科罗娜款绿色玻璃啤酒瓶结构设计

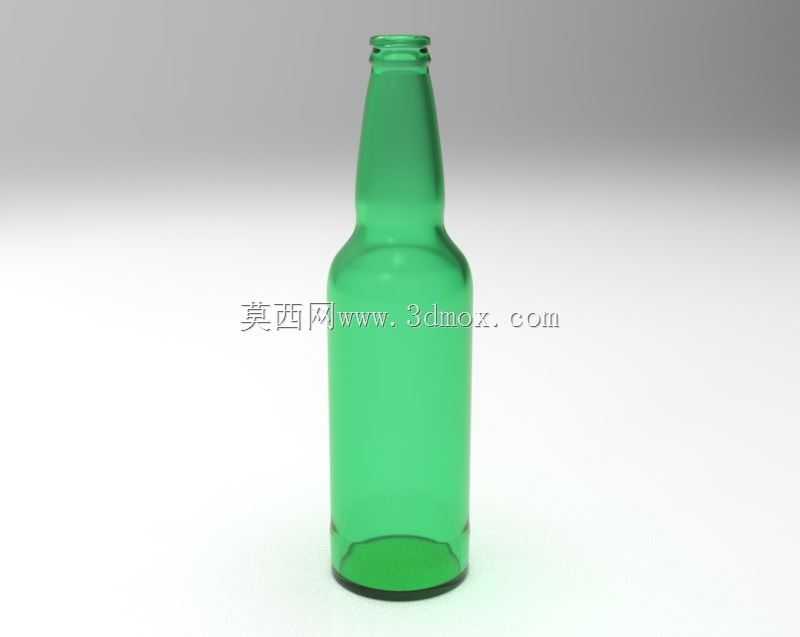

　　在快消品包装的结构设计领域，玻璃啤酒瓶的三维建模是包装结构工程师常接触的典型项目，这类容器的设计需要兼顾灌装生产线适配、运输堆叠强度、消费者握持手感、内容物避光存储等多重需求，绝非简单的曲面回转体绘制。本次建模的绿色玻璃啤酒瓶，对应市面常见的科罗娜款瓶型，整体采用钠钙硅玻璃吹制成型，瓶身主色调为半透明翠绿色，这类着色玻璃可以有效过滤波长400-500nm的光线，避免啤酒中的酒花成分发生光氧化反应，产生俗称“日光臭”的异味，这也是淡色拉格啤酒常用绿色、棕色瓶身的核心原因。

　　从外形尺寸与安装边界来看，该瓶型总高控制在230mm左右，瓶身最大外径为66mm，瓶口采用标准皇冠盖压合接口，瓶口外径26mm，瓶口段高度16mm，瓶口处设置有两道环形凸起锁止筋，筋高0.8mm，用于皇冠盖压合后与盖体的褶皱卡扣形成过盈配合，保证密封承压能力，毕竟啤酒内部含有0.4-0.6MPa的二氧化碳内压，瓶口密封结构的尺寸公差必须控制在±0.1mm以内，否则容易出现压盖不严漏液、或者压盖过深导致瓶口崩裂的问题。瓶肩部分采用大曲率圆弧过渡，过渡圆弧半径为45mm，这种设计一方面可以降低吹制过程中玻璃料的流动阻力，避免瓶肩处出现料薄、应力集中的问题，另一方面在灌装线的导瓶栏栅输送过程中，圆弧瓶肩可以顺畅通过变径导轨，不会出现卡瓶、倒瓶的故障。

　　瓶身主体为等直径圆柱段，圆柱段高度120mm，该段表面设置有极细微的磨砂质感微结构，并非完全光滑的镜面，这种微结构一方面可以提升消费者握持时的摩擦力，避免手上沾水或者凝露时打滑脱手，另一方面在高速贴标工序中，微粗糙的表面可以让水基胶更快渗透附着，减少标签翘边、移位的不良率。瓶底部分采用内凹式球面设计，内凹深度12mm，瓶底边缘设置有5个均匀分布的支撑凸点，凸点高度1.2mm，这种设计首先是提升瓶体的竖直放置稳定性，即使放置平面存在0.5mm以内的平面度误差，五个支撑点也能保证瓶体不晃；其次内凹瓶底可以提升瓶身的轴向承压能力，经过结构力学仿真验证，这种内凹结构的瓶身轴向堆码载荷可以达到800N以上，满足仓储环节12层堆码的强度要求，不会出现下层瓶被压裂的问题；另外内凹结构在洗瓶工序中，可以让冲洗后的残留水更快流出，减少瓶内积水残留。

　　从设计思路层面，建模过程中首先以回转体特征构建瓶身的基础曲面，之后对瓶口锁止筋、瓶底支撑凸点这些非回转特征做单独的切除与凸起特征构建，全程严格控制曲面的G2连续，避免吹制模具加工时出现折线刀痕，导致成品瓶表面出现影响外观的棱线。玻璃材质的渲染部分，设置了1.52的折射率、0.08的反射率，同时添加了轻微的绿色体积吸收效果，还原真实钠钙绿玻璃的半透明质感，瓶身边缘做了0.5mm的圆角过渡，完全匹配真实玻璃吹制工艺的圆角要求，避免出现尖锐棱边导致的应力集中破碎问题。

　　在实际行业应用场景中，这类瓶型的三维模型主要用于三个方向：一是啤酒生产企业的新瓶型开模前的结构验证，通过模型导入有限元分析软件，模拟内压载荷、堆码载荷、跌落冲击的受力情况，优化壁厚分布，在保证强度的前提下尽可能降低单瓶玻璃用量，控制包材成本；二是灌装设备生产企业的生产线调试，将瓶型模型导入输送线、洗瓶机、灌装机、压盖机、贴标机的设备装配体中，验证导板、拨轮、卡瓶头的适配尺寸，避免设备加工完成后出现卡瓶故障；三是快消品的营销展示环节，用于产品宣传的渲染图、动画制作，还原真实瓶体质感，提升宣传物料的真实度。

　　需要注意的是，这类玻璃容器的建模不能只追求外观相似，必须结合实际生产工艺的约束，比如瓶身所有位置的壁厚差不能超过2mm，否则吹制过程中会出现料厚不均，冷却后出现变形、冷爆的问题；瓶口的平面度必须控制在0.05mm以内，否则压盖后密封面存在间隙，会出现漏气失压的问题；瓶身的脱模斜度不能小于1:500，否则吹制完成后瓶子无法从模具中顺利脱出。这些工艺约束在建模过程中都要通过尺寸约束、特征检查逐一落实，才能保证模型具备实际工程应用价值，而不是仅具备外观展示效果的空心曲面模型。
