可调式活动扳手五金工具结构设计

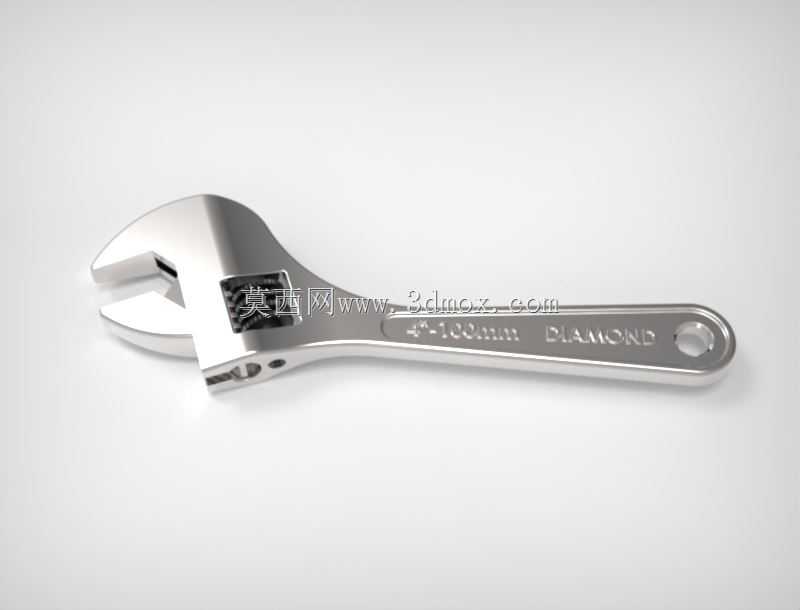

　　在设备运维、机械装配、家装维修等各类需要螺纹紧固件拆装的场景中，可调式活动扳手是一线作业人员随身工具包内的常备器具，它无需搭配多套固定开口扳手，就能覆盖一定尺寸范围内的外六角、方头螺栓螺母的拧动需求，大幅减少外出作业的工具携带量，尤其适合现场紧固件规格不统一、临时突发的维修作业场景。这款可调活动扳手的整体结构采用经典的蜗杆调节式开口设计，固定钳体与活动钳口通过导轨槽配合实现开口尺寸的连续调节，调节蜗杆嵌在固定钳头的下方槽位内，与活动钳口尾部的齿条啮合，转动蜗杆时就能带动活动钳口沿钳头的导向面平稳滑移，实现开口宽度的无级调整，适配不同规格的紧固件夹持需求。从结构设计的细节来看，钳头的夹持面做了细密的齿纹处理，

　　能够在夹持紧固件时增大接触摩擦力，避免拧动过程中出现打滑滑脱的问题，减少对紧固件棱角的磨损，同时也能降低作业时的施力强度。手柄部分采用与钳身一体化的金属结构，表面做了哑光防滑处理，握持时贴合手掌的施力曲线，长时间作业也不易产生硌手的不适感，手柄尾部的挂孔设计方便工具悬挂收纳，适配车间工具墙、工具包挂扣等多种收纳场景。在尺寸边界的设计上，这款扳手的最大开口尺寸覆盖了常规民用维修、小型设备装配常用的螺栓规格范围，整体长度控制在单手握持操作的舒适区间，既保证拧动紧固件时有足够的力臂长度降低施力强度，又不会因为整体过长导致狭小空间内操作受限。钳头部分的厚度做了优化设计，能够伸入部分间隙较小的设备安装位完成紧固件操作，适配更多复杂的作业空间。

　　设计过程中需要重点考量活动钳口与固定钳身导轨的配合间隙，间隙过大会导致夹持时钳口晃动，拧动过程中容易滑脱甚至损伤紧固件棱角，间隙过小则会导致调节蜗杆转动卡滞，无法顺畅调整开口尺寸，因此配合面的加工公差需要控制在合理区间，同时要保证调节蜗杆与齿条的啮合精度，避免长期使用后出现磨损松旷、调节精度下降的问题。钳身整体采用高强度合金结构钢锻造成型，经过热处理后钳头夹持部位具备足够的硬度与耐磨性，手柄部分则保持合适的韧性，避免施力过大时出现断裂、崩口的风险。在实际使用场景中，这类活动扳手常被用于水电安装、设备日常巡检维护、小型机械装配、家用五金维修等场景，相比固定开口扳手，它的适配性更强，不需要根据紧固件规格频繁更换工具，尤其适合外出抢修、

　　上门维修这类无法预判所有紧固件规格的作业场景。需要注意的是，这类可调扳手不适合用于过大扭矩的紧固件拆装，因为活动钳口的受力结构存在一定的间隙，过大扭矩施力时容易导致钳口断裂或者紧固件棱角磨损，针对大扭矩紧固件还是需要搭配对应规格的固定扳手或者套筒工具使用。在三维建模过程中，需要重点还原钳身的曲面过渡、调节蜗杆的齿形结构、活动钳口与导轨的配合关系，同时要保证各活动部件的运动仿真符合实际操作逻辑，转动蜗杆时活动钳口的滑移行程要与实际产品的最大开口尺寸匹配，各部件之间不存在干涉问题。模型的细节还原还要兼顾钳身表面的标识刻印、边缘的倒角处理，这些细节不仅影响模型的写实度，也对应实际产品的加工工艺要求，比如边缘倒角是为了去除加工毛刺，避免使用过程中划伤操作人员，表面标识则是标注产品规格、品牌信息，方便作业人员快速识别工具参数。
