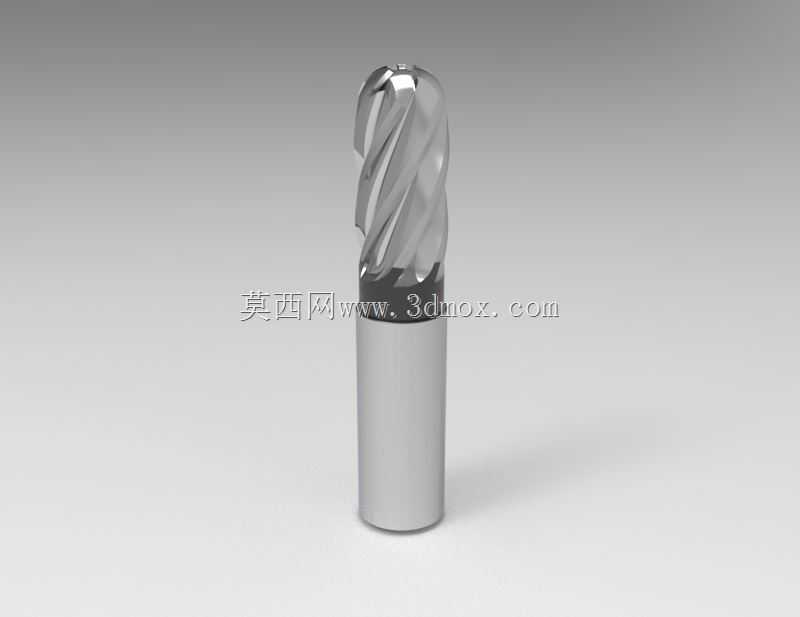

多刃切削球头立铣刀三维结构设计

　　这款球头立铣刀的三维结构，完全围绕曲面铣削的实际加工需求搭建，日常在模具型腔精加工、复杂曲面轮廓铣削、航空结构件圆角加工场景中，是数控铣床、加工中心上不可或缺的切削刀具。从结构设计逻辑来看，刀头部分采用多刃螺旋槽布局，螺旋角的取值兼顾了排屑顺畅度与切削刚性，避免大进给铣削时切屑卡滞在容屑槽内造成崩刃，球头部分的切削刃从顶端中心平滑过渡到圆柱刃带，刃口的曲率连续性直接决定了加工曲面的表面质量，不会在曲面接刀位置出现台阶状刀痕。刀杆部分采用等直径圆柱结构，安装边界完全适配标准弹簧夹头、液压刀柄的夹持尺寸，夹持段的长度预留了足够的装夹余量，既可以满足常规悬伸长度的加工需求，也能在深腔加工时调整伸出长度，同时保证夹持刚性，

　　避免长悬伸加工时出现振刀纹。从功能特性上看，球头顶端的切削刃设计考虑了中心切削的工况，普通立铣刀无法进行垂直下刀的扎削加工，而这款球头立铣刀的中心刃具备足够的切削强度，能够直接在工件表面完成斜线下刀、螺旋下刀动作，省去了预钻下刀孔的工序，在模具钢、铝合金、铜合金等常见加工材料的曲面加工中，能够实现等高铣削、投影铣削、流线铣削等多种走刀策略的适配。设计过程中，容屑槽的槽深、槽宽参数经过反复校核，粗加工工况下能够容纳大切深产生的带状切屑，精加工时槽型的抛光结构能够减少切屑与刀体的摩擦，降低切削热堆积对刀具寿命的影响。刃带部分的宽度设计兼顾了刀具耐磨性与加工表面粗糙度，窄刃带能够减少切削过程中的挤压摩擦，降低切削阻力，

　　合适的刃带强度又能避免刃口过快磨损，保证批量加工时的尺寸一致性。安装适配方面，刀杆的圆柱度公差严格匹配标准刀柄的夹持精度，装夹后刀具的径向跳动控制在极小范围内，避免单刃过载造成的崩刃问题，同时刀杆末端的倒角设计方便操作人员快速装夹找正，不会出现装夹时刮伤夹头内壁的情况。在实际加工场景中，这类球头立铣刀常用于汽车覆盖件模具的型腔精加工、注塑模具的流道曲面加工、航空发动机叶片的型面铣削、医疗器械复杂零件的轮廓加工，不同加工场景下可以通过调整切削参数匹配刀具的切削性能，比如精加工高硬度模具钢时可以提高切削速度、降低每齿进给量，加工铝合金时可以加大进给量、配合高压冷却冲屑。三维模型的结构细节还原了刀具的所有关键特征，包括螺旋槽的导程、

　　球头刃口的曲率、刀杆的表面粗糙度要求、刃口的倒棱处理，这些细节都是实际生产中刀具性能的核心影响因素，建模时没有忽略任何工艺相关的结构，比如容屑槽与刀杆的过渡圆角，这个位置是刀具应力集中的高发区域，合适的过渡圆角能够大幅提升刀具的抗断裂性能，避免大切深铣削时刀头从根部断裂。
