仿生海豚曲面造型三维结构设计

　　做这个海豚曲面造型的时候，最先考虑的是应用场景的适配性，这类仿生曲面结构目前在文旅景观装置、海洋主题展陈道具、文创摆件开发、水下仿生机器人外形验证几个领域用得比较多，不同场景对结构的细节要求差异不小，建模的时候得把不同场景的安装边界都预留出来。先从外形曲率的把控来说，海豚的躯体流线不是规则的回转体，背鳍、胸鳍、尾鳍的过渡曲面要贴合真实生物的流体力学特征，要是做展陈摆件用，表面曲率的连续性要做到G2以上，不然后期做抛光、喷涂或者电镀处理的时候，曲面接痕会在光线下非常明显，影响成品的质感；要是用来做水下仿生验证的原型，躯体的截面变化率要严格按照真实海豚的躯体比例来，胸鳍的安装角度预留3到5度的调节余量，方便后续加装驱动结构的时候调整水动力角度。

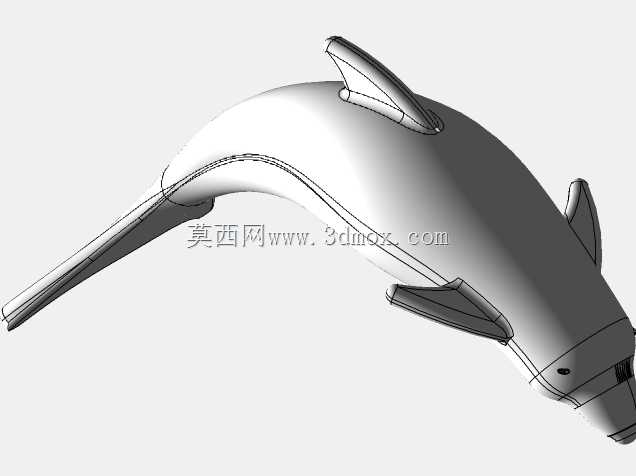

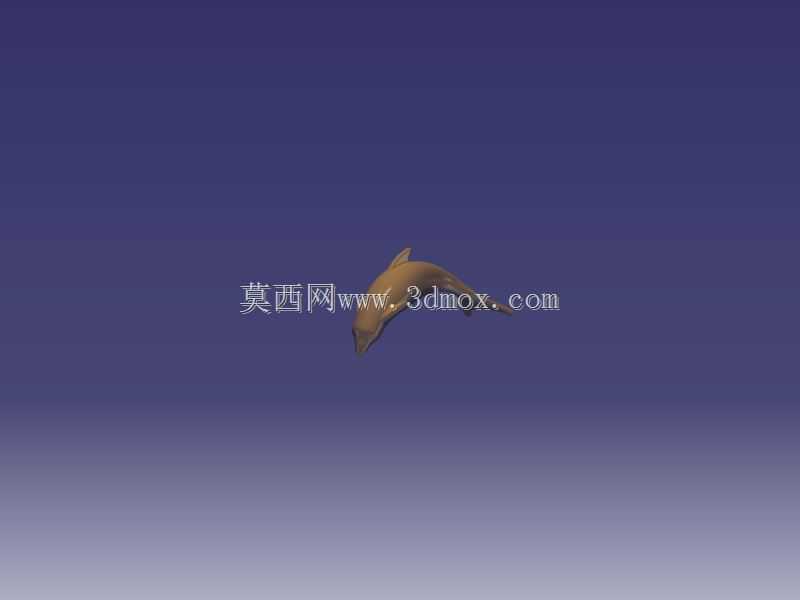

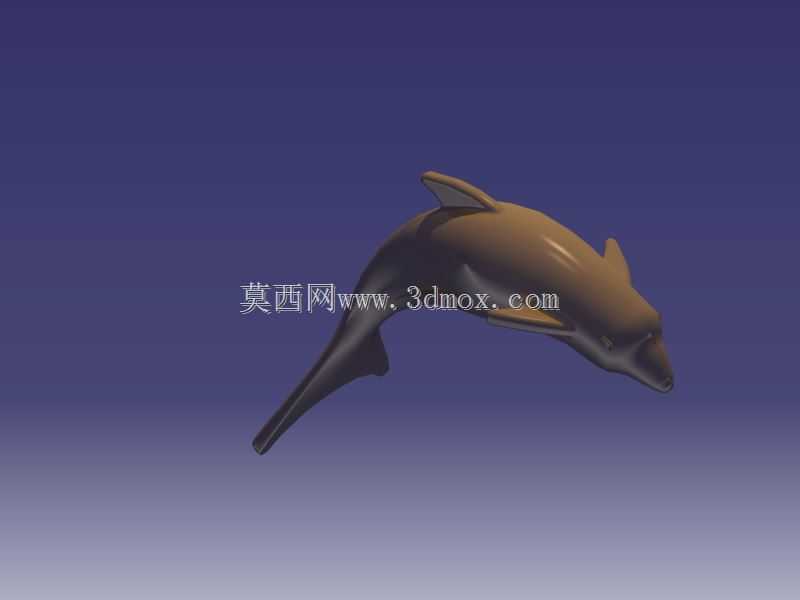

　　设计思路上没有直接用图片描线拉曲面的笨办法，先搭了整体的骨架控制线，从吻部到尾柄先拉了三条主曲率控制线，分别对应背侧轮廓、腹侧轮廓和躯体最大截面线，背鳍的位置定在躯体总长的38%处，这个位置是真实海豚背鳍的生长点，做出来的造型不会有比例失调的问题。胸鳍的安装面做了内嵌的平面边界，要是做小型工艺摆件，这个位置可以直接做一体化曲面，省掉后期装配的麻烦；要是做大型景观装置，这个内嵌平面可以用来固定内部的钢支撑骨架，安装的时候直接把支撑方管和预埋的安装板焊接就行，不用额外在曲面上打孔破坏外观。尾柄部分的收窄比例做了三次调整，最开始收窄太快，看起来像鱼类的尾柄，不符合海豚哺乳动物的躯体特征，后来把尾柄的过渡段拉长到总长的22%，截面从圆形慢慢过渡到扁平的椭圆，和尾鳍的连接曲面做了渐变加厚，最薄的尾鳍边缘厚度控制在2mm，要是做大型装置的话，这个边缘厚度可以等比例放大到8-12mm，避免运输安装的时候出现磕碰断裂。

　　尺寸边界这块，建模的时候把基础版的总长定在600mm，最大躯体直径120mm，这个尺寸刚好适配桌面级摆件的摆放要求，要是放大做景观装置，整个曲面是参数化关联的，直接缩放比例不会出现曲面破面的问题，安装基准面预留了三个，分别在腹侧的两个胸鳍中间位置、尾柄下方位置，小型摆件用腹侧的单个基准面就能固定，配一个金属底座就可以摆放；大型装置的话三个基准面同时和内部骨架连接，抗风等级能到户外8级风的要求，不会出现倾倒的问题。躯体内部做了空心化的结构预留，壁厚根据尺寸大小调整，600mm规格的壁厚控制在4mm，要是放大到2米以上的规格，壁厚加到12mm，内部可以加横向的加强筋，筋的位置藏在曲面曲率变化大的地方，从外面完全看不到加强筋的痕迹，不会破坏外观的整体性。

　　实际做结构验证的时候，特意检查了几个容易出问题的曲面位置，一个是吻部的尖端，这个位置曲率变化大，最开始做的时候出现了曲面收敛褶皱，后来调整了吻部的控制线数量，从原来的4条加到7条，把尖端的收敛角度控制在15度以内，不管是3D打印还是做模具注塑，都不会出现缺料或者应力集中的问题。另一个是背鳍和躯体的连接位置，这里做了R8的过渡圆角，既符合真实海豚的躯体质感，也能避免尖角位置在使用过程中出现磕碰掉漆的问题，要是做儿童相关的展陈道具，这个圆角还可以再加大到R15，完全符合玩具安全的尖角要求。

　　从功能特性来说，这个曲面模型不管是做正向的模具开发，还是做CNC加工的原型，都能直接导出加工用的曲面文件，不需要再做补面处理，分模线的位置特意选在了躯体最大截面的侧方，也就是视觉上的暗面位置，做模具的时候分模线不会出现在正面，后期打磨处理的工作量能减少60%以上。要是用来做水下仿生机器人的外壳，躯体内部的空心空间刚好可以装下控制电路板、电池和舵机，尾鳍的连接位置预留了转动轴的安装孔位，孔位做了沉台设计，装完密封圈之后外表面完全平整，不会增加水阻。胸鳍的位置如果需要做主动摆动，也可以在原来的安装平面上加装小舵机，曲面的预留空间足够容纳舵机的尺寸，不用额外修改外部曲面。

　　做这类仿生曲面结构，最容易忽略的就是不同加工工艺的适配性，这个模型在建模的时候就考虑了多种工艺的要求，做3D打印的话，最小壁厚满足FDM和光固化打印的要求，不需要额外加支撑就能打印出完整的背鳍和尾鳍；做玻璃钢翻模的话，曲面的拔模斜度控制在1度以上，分模之后不会出现卡模的问题；做金属铸造的话，壁厚均匀，不会出现局部太厚导致的缩孔问题。之前做同类型的仿生造型，经常遇到缩放之后曲面变形的问题，这次建模的时候所有的曲率线都做了参数化约束，不管是缩到100mm做钥匙扣挂件，还是放大到5米做户外景观雕塑，曲面的G2连续性都能保持，不会出现局部变形或者曲率断层的问题。

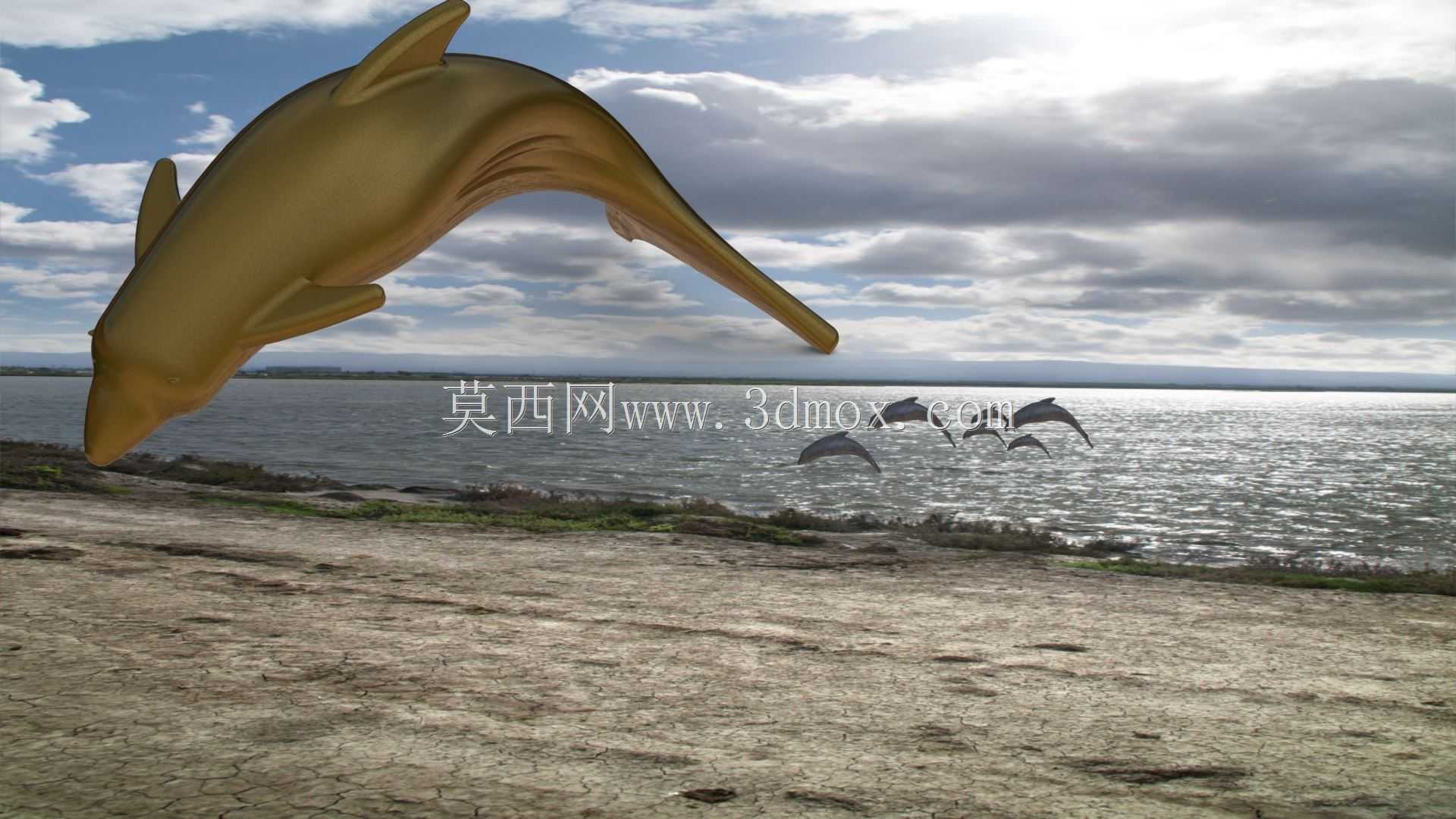

　　安装结构的设计上，没有做固定的安装孔，而是留了可自定义的安装平面，用户可以根据自己的实际使用场景在平面上打孔或者焊接安装件，不会破坏海豚的外观曲面，腹侧的安装平面和躯体曲面做了平滑过渡，装上底座之后从正面完全看不到安装结构，整体感更强。尾鳍部分的曲面做了轻微的上翘角度，这个角度是参考真实海豚跃出水面的姿态定的，不管是静态摆放还是做动态的仿生装置，这个姿态都更有灵动性，不会像完全水平的尾鳍那样显得呆板。背鳍的倾斜角度也做了反复调整，和躯体的中心线保持12度的夹角，完全符合真实海豚的躯体结构，不会出现造型失真的问题。
