吊环式起重连接螺栓结构设计

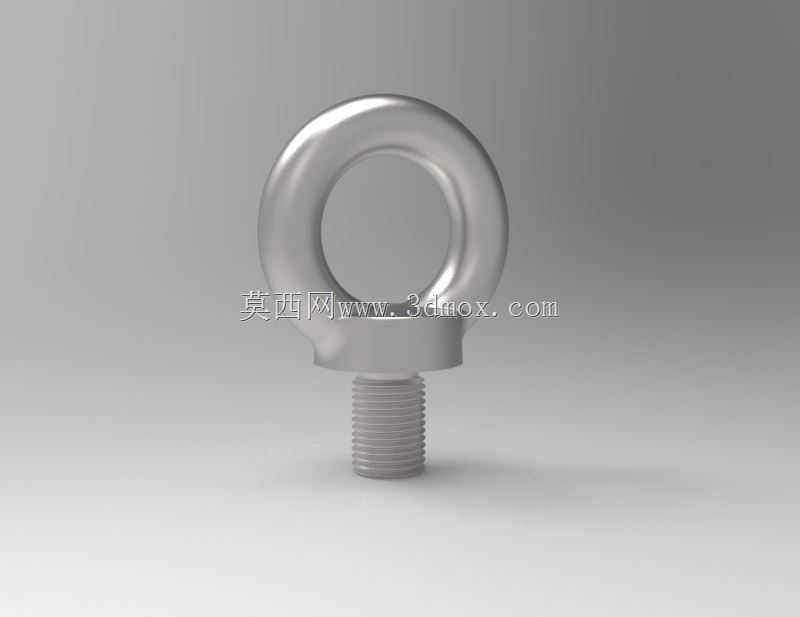

　　在车间重型设备移位、户外钢结构吊装、模具厂模仁吊运这类需要频繁做重物起吊连接的场景里，吊环螺栓是出现频率极高的受力连接件，它直接衔接吊索与被吊工件，受力状态直接关系到吊装作业的安全冗余，设计阶段的细节考量直接决定了后续使用的可靠性。从结构功能上看，这类带一体式环首的螺栓，核心作用是在被吊工件上提供一个标准化的吊点，不需要额外焊接吊耳，也不用做复杂的铰接结构，直接通过螺纹段旋入工件预制的螺纹孔内，就能快速形成可挂接钢丝绳、卸扣的受力点位，相比焊接式吊点，它不会在工件表面留下焊痕，也避免了焊接热应力导致的吊点开裂风险，拆装后可以反复在不同工件上使用，适配性更强。设计这类零件的时候，首先要把受力路径捋顺，

　　环首的环形部分是直接和吊索接触的承载区，环体内圆要做足够的圆角过渡，不能出现锐边，不然挂接钢丝绳的时候会切断钢丝股，大幅降低吊索的使用寿命，环体和下方螺杆衔接的位置是应力集中最高的区域，这个位置不能做直角转接，必须做平滑的圆弧过渡，把起吊时的弯曲应力、剪切应力均匀分散开，避免在交变载荷下出现根部断裂的问题。螺杆部分的设计要匹配常用的公制粗牙螺纹，粗牙螺纹的抗剪切强度更高，更适合吊装这类受冲击载荷的场景，螺纹收尾的位置要做退刀槽处理，避免螺纹末端和环首基座衔接处出现应力突变，螺杆的有效旋合长度要满足受力要求，一般要保证旋入深度不小于螺杆公称直径的1.5倍，才能让螺纹副有足够的咬合强度，不会在起吊时出现滑牙脱开的风险。从安装边界来看，

　　环首下方的基座平面是安装贴合面，这个平面的平面度要控制在合理公差范围内，安装时要保证这个面和工件安装面完全贴合，不能有倾斜，不然起吊时螺栓会承受额外的弯曲力矩，大幅降低额定承载能力；环首的内孔尺寸要适配常用卸扣、钢丝绳钩头的尺寸，不能过小导致常用吊具无法穿入，也不能过大导致环体本身的有效受力截面被削弱，环体的外径要控制在合理范围，避免安装后突出工件表面过多，在工件转运过程中磕碰其他设备或者划伤操作人员。实际选型使用的时候，还要注意这类吊环螺栓的受力方向，它的最优受力方向是沿螺杆轴线方向的垂直起吊，如果要做侧向斜拉，必须核算环体的侧向承载能力，大角度斜拉会让环体单侧受力剧增，很容易出现环体变形甚至断裂的问题，

　　这也是结构设计时在环体截面尺寸核算上要预留足够安全系数的原因，毕竟现场作业很难完全保证绝对垂直起吊，足够的冗余量才能覆盖实际使用中的非理想工况。另外环首的表面要做光滑处理，不能有裂纹、折叠、结疤这类锻造缺陷，这些表面缺陷会成为应力裂纹的起始点，在反复起吊的交变载荷下慢慢扩展，最终引发断裂事故，所以建模的时候环体部分要做连续的曲面过渡，保证整个受力截面的均匀性，不要出现局部截面突变的结构。螺杆部分的螺纹精度不需要过高，满足一般紧固螺纹的公差要求即可，毕竟它的核心作用是承载，不是做精密传动，过高的精度要求反而会提升不必要的加工成本，但是螺纹的大径、中径公差要保证在合格范围内，避免和工件螺纹孔配合时出现旋合过松或者过紧的问题。这类零件的整体结构是一体化锻造加工的，相比焊接拼接的吊环螺栓，一体化结构没有焊缝缺陷，整体强度更高，更适合大吨位的吊装场景，建模的时候要把锻造圆角、工艺倒角都考虑进去，不能只做理想化的几何模型，要符合实际加工的工艺要求，比如环体内外的圆角、基座边缘的倒角、螺杆末端的倒角，这些细节都是实际生产中必须有的结构，缺失的话模型就无法直接用于生产指导。
