弹性筒夹5C夹头精密夹持结构设计

　　在普通车床、内外圆磨床、分度头以及专用工装的工件装夹环节，5C夹头是应用覆盖范围极广的弹性夹持元件，相比三爪卡盘的多点定心装夹方式，这类弹性筒夹依靠自身的均匀形变实现对工件外圆的全周抱紧，装夹后的同轴度偏差通常可以控制在0.01mm以内，尤其适合棒料类工件的批量加工场景，能大幅减少装夹找正的辅助工时。从实际使用场景来看，小型仪表车床的棒料送料机构、工具磨床的刀具装夹工位、钳工划线用的分度头装夹端，都会匹配对应规格的5C夹头，它的夹持范围覆盖常见的小直径圆棒、六角棒、四方棒料，通过更换不同内孔尺寸的夹头，就能快速适配不同直径的工件，不需要像卡盘那样反复调整卡爪行程，在小零件批量加工的产线上，这类夹头的装夹效率优势十分明显。

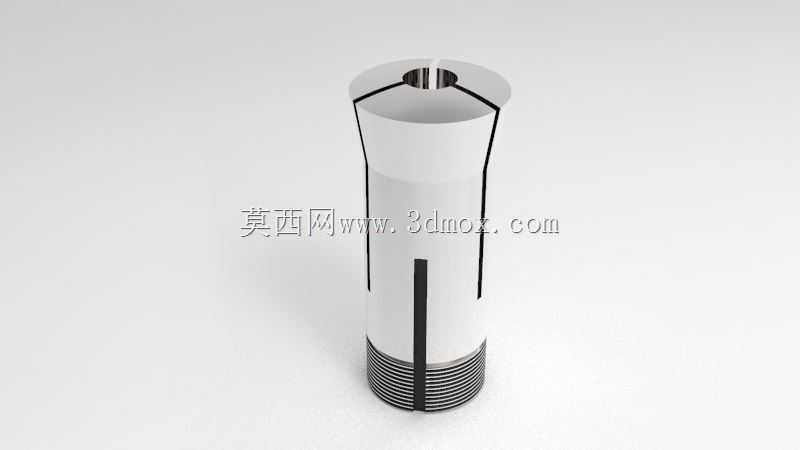

　　从结构设计逻辑来看，这款夹头的主体采用弹性合金钢材质，整体为阶梯轴状结构，上端的锥面与设备主轴的内锥孔完全贴合，依靠锥面配合实现自动定心，锥度的匹配精度直接决定装夹后的跳动误差，设计时锥面的表面粗糙度需要控制在Ra0.8以下，保证配合面的接触面积达到85%以上，避免装夹时出现偏摆。夹头本体上开有三条均匀分布的轴向通槽，槽的末端设计有应力释放圆孔，避免夹头反复胀缩时在槽根位置出现应力集中导致开裂，这三条开槽将夹头的夹持端分成三个均匀的弹性瓣，当夹头受到轴向拉力时，锥面受挤压带动三个弹性瓣同步向内收缩，均匀包裹住工件外圆，夹紧力沿圆周方向均匀分布，不会像三爪卡盘那样因为卡爪磨损出现夹紧力不均导致的工件变形，尤其适合薄壁小直径零件的装夹，能有效降低装夹变形带来的加工尺寸超差问题。

　　夹头下端的外螺纹段是与设备拉紧机构连接的安装部位，螺纹规格采用统一的英制惠氏螺纹，和标准5C主轴的拉紧螺母完全匹配，安装时只需要将夹头锥面擦干净推入主轴锥孔，旋转拉紧螺母带动夹头轴向移动，就能实现夹紧与松开动作，整个安装过程不需要额外的紧固件，更换夹头的时间通常不超过30秒，能满足多品种小批量生产时的快速换型需求。夹头的内孔根据夹持工件的外形分为圆孔、六角孔、四方孔三种常见形式，内孔的尺寸公差严格按照工件的外径公差匹配，通常内孔尺寸比待夹持工件的公称尺寸小0.2-0.5mm，保证弹性瓣有足够的收缩量提供可靠的夹紧力，同时又不会因为收缩量过大导致弹性瓣超过形变极限出现永久变形。

　　在实际建模过程中，需要重点关注开槽的位置精度，三条槽必须沿圆周120度均匀分布，槽宽的尺寸要控制在1.5-2mm之间，槽宽过大会导致夹头刚性不足，加工时容易出现振纹，槽宽过小则会限制弹性瓣的收缩范围，导致夹持范围变窄。槽末端的应力释放孔直径通常为槽宽的1.5倍，孔的位置要刚好处于开槽的终止点，不能过深也不能过浅，过深会削弱夹头的整体刚性，过浅则无法起到分散应力的作用，夹头在反复使用几百次后就容易在槽根位置出现疲劳裂纹。夹头的外锥面角度需要和标准5C主轴的内锥角度完全一致，通常为10度锥角，建模时锥面的配合长度要保证在25mm以上，足够的配合长度能保证锥面的定心精度，同时增大接触面积分散夹紧力，避免锥面出现压痕损伤。

　　从安装边界来看，这款5C夹头的整体长度适配所有标准5C规格的主轴接口，不需要额外加装过渡套，装入主轴后夹头的上端面与主轴端面的齐平度误差不超过0.1mm，拉紧行程控制在5mm以内就能实现完全夹紧，行程过大容易导致夹头过度收缩损坏内孔，行程过小则会导致夹紧力不足，加工时工件出现打滑飞料的安全隐患。在做设备选型匹配时，只需要确认设备主轴的接口为标准5C规格，就可以直接选用这类夹头，不需要做额外的结构修改，夹头的外部最大直径与主轴内孔的间隙控制在0.02mm以内，保证装入时的顺畅度，同时避免间隙过大导致的定心偏差。

　　在日常使用场景中，这类夹头除了用于工件装夹，还可以用来夹持直柄刀具，比如小型钻头、铰刀、立铣刀的装夹，相比专用的铣夹头，5C夹头的夹持长度更长，刀具装夹后的刚性更好，在小切削量的精加工工序中，装夹稳定性完全能满足加工要求。设计时夹头的整体热处理硬度控制在HRC45-50之间，硬度过高会导致夹头弹性下降，容易脆断，硬度过低则会导致夹持端容易磨损，夹头的使用寿命大幅缩短，内孔表面的硬度可以略高于本体硬度，提升夹持面的耐磨性能，长期使用后如果内孔出现轻微磨损，可以通过修磨内孔的方式继续使用，只要锥面没有出现损伤，夹头的重复使用寿命远高于普通的弹簧夹头。
