机床加工用可调式定位夹紧板夹结构

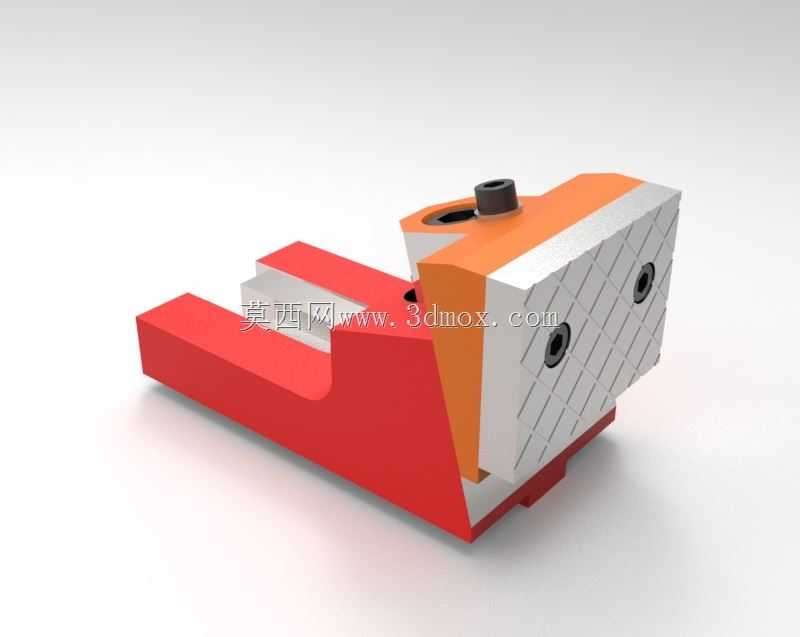

　　在批量机加工、工装工位调试的场景里，这类板夹是工位上最常用的侧向定位夹紧元件，区别于普通平口钳的大行程夹持，它更适合窄空间内的板材、条料侧边定位压紧，常见于铣床工位的毛坯定位、磨床工序的工件挡边、装配线的治具基准固定场景，尤其是针对厚度差在10mm以内的板类工件，不需要更换夹块就能完成快速压紧，比传统螺栓压块的调节效率高出不少。从结构设计逻辑来看，整个夹体采用分体式组合结构，底部的L型基座是整个夹具的安装基准，基座底面开有标准T型槽适配凸台，能够直接嵌入机床工作台的T型槽内，不需要额外做转接板，安装时只需要从T型槽穿入螺栓锁紧基座，就能保证夹体与工作台的基准平行度，基座的垂直立面做了加厚处理，避免长期受夹紧力出现形变外翻，

　　立面与夹块的接触面做了研磨处理，平面度控制在0.02mm以内，保证夹紧时的贴合度不会出现偏斜。上方的活动夹块是实现夹紧功能的核心部件，夹块的夹持面做了菱形网纹滚花处理，滚花深度0.5mm，既能够增加与工件接触面的摩擦力，避免夹紧后工件受切削力出现滑移，又不会在软质铝材、铜材工件表面留下过深的压痕，夹块上开有两个沉头安装孔，用于固定可更换的夹持垫片，针对不同硬度的工件可以更换铜垫、尼龙垫等不同材质的垫片，避免夹伤工件表面。夹块与基座之间采用斜楔式调节结构，中间的橙色斜垫块角度为7度，具备自锁特性，当拧紧顶部的内六角锁紧螺栓时，斜垫块会沿着基座的斜面下滑，推动活动夹块向外侧平移，实现对工件的顶紧，

　　松开螺栓时斜垫块会在弹簧的作用下自动复位，夹块退回2-3mm的间隙，方便工件快速取放，这种斜楔结构的夹紧力放大比约为1:8，只需要施加20N·m的拧紧力矩，就能产生超过1500N的夹紧力，足够应对常规铣削、钻削工序的切削力负载。从安装边界尺寸来看，整个板夹的总长度控制在120mm，总高度85mm，基座的底面宽度为40mm，适配工作台T型槽间距为100-150mm的常规机床，活动夹块的最大行程为8mm，能够适配厚度在5-25mm范围内的板类工件，夹块的夹持面高度为50mm，当工件高度超过50mm时，可以在基座下方增加标准垫铁抬高夹体高度，不需要更换整个夹具。在实际使用过程中，这类板夹通常是成对使用，分别布置在工件的两个侧边，

　　配合工作台的固定挡块形成六点定位，尤其是针对长宽比超过3:1的长条板类工件，使用两个板夹在工件长度方向的1/4和3/4位置夹紧，能够避免工件夹紧时出现翘曲变形，相比传统的螺栓压块，它的夹紧点更靠近工件侧边，不会占用工件上方的加工空间，刀具走刀时不会出现干涉，非常适合五轴加工工位的侧面夹紧，避免夹具遮挡加工路径。设计时还考虑了长期使用的磨损补偿，斜垫块与夹块、基座的接触面都做了淬火处理，硬度达到HRC45-50，长期使用出现磨损后，只需要更换斜垫块就能恢复夹具的夹紧精度，不需要更换整个夹体，后期维护成本很低，夹体的所有棱角都做了C2倒角处理，避免安装调试时划伤操作人员，顶部的锁紧螺栓采用标准内六角圆柱头螺栓，通用扳手就能完成调节，不需要配备专用工具。在装配线的治具应用场景中，这类板夹还可以作为快速挡停机构使用，将夹块调整到固定位置后，能够对线上输送的工件进行侧向定位，配合气缸推料机构实现工件的精准上料，相比固定式挡块，它的位置可以根据工件宽度灵活调节，不需要重新打孔安装，适配多品种小批量的柔性生产需求。
