手动螺旋压紧式夹紧机构设计方案

项目分类:工装 发布时间:2022-01-04 ID:482677
  • 手动螺旋压紧式夹紧机构设计方案
  • 手动螺旋压紧式夹紧机构设计方案
  • 手动螺旋压紧式夹紧机构设计方案
  • 手动螺旋压紧式夹紧机构设计方案
  • 手动螺旋压紧式夹紧机构设计方案
  • 手动螺旋压紧式夹紧机构设计方案
  • 手动螺旋压紧式夹紧机构设计方案
  • 手动螺旋压紧式夹紧机构设计方案
  • 手动螺旋压紧式夹紧机构设计方案
  • 手动螺旋压紧式夹紧机构设计方案
  • 手动螺旋压紧式夹紧机构设计方案

  在机加工工位的工件定位、小型装配线的部件临时固定、焊接工位的工件防位移场景里,这类手动螺旋夹紧机构的应用覆盖率极高,相比气动、液压夹紧方案,它不需要外接动力源,在零散工位、野外维修作业、小批量试制场景下的适配性更强,不会因为气源管路布置、液压站配套成本问题限制使用场景。从实际功能来看,这套机构通过螺旋副的增力特性,把人手施加在手柄上的圆周力矩转化为压头端的直线压紧力,配合多连杆的力传递路径,能在较小的手柄操作力下输出足够的压紧载荷,避免工件在加工过程中因为切削力、装配冲击力出现移位,同时螺旋副自带的自锁特性,能在操作人员松开手柄后持续保持压紧状态,不需要额外增加锁止结构,可靠性在手动工装里属于第一梯队。

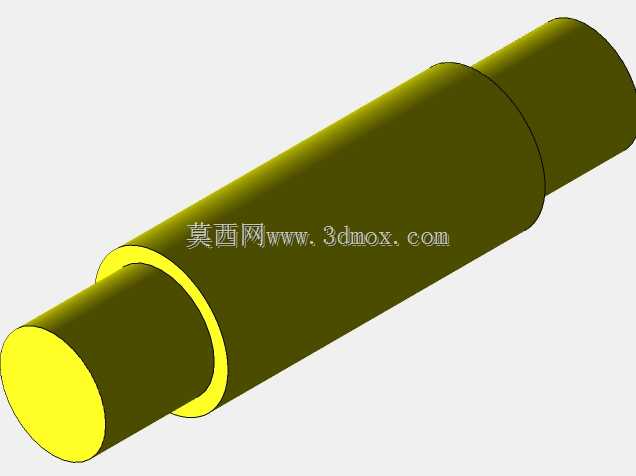

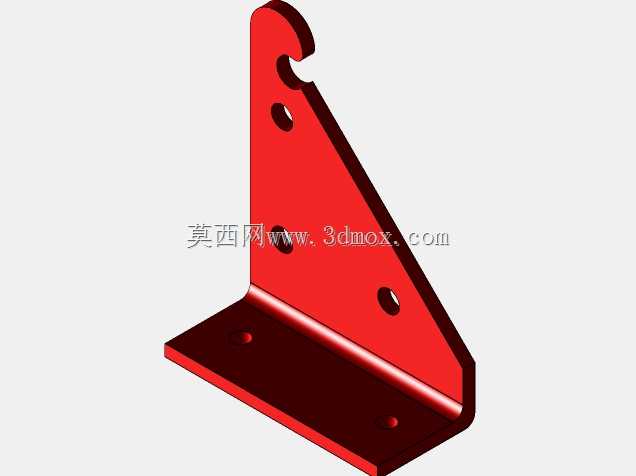

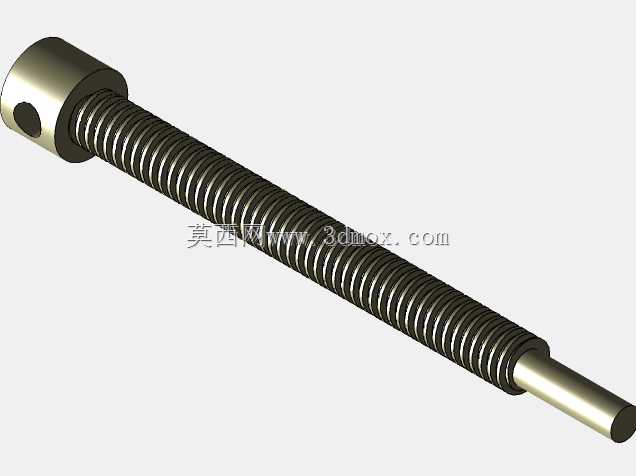

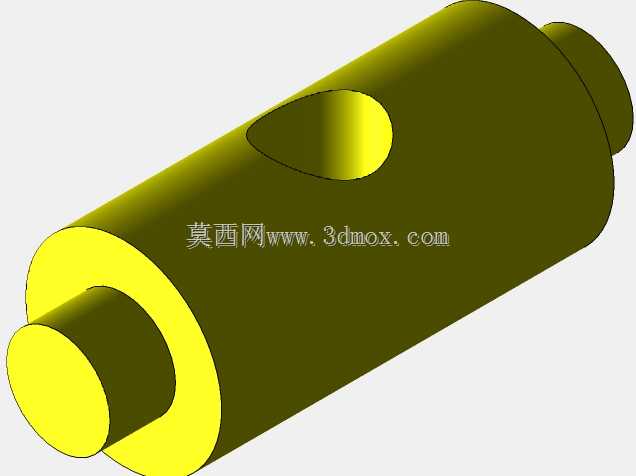

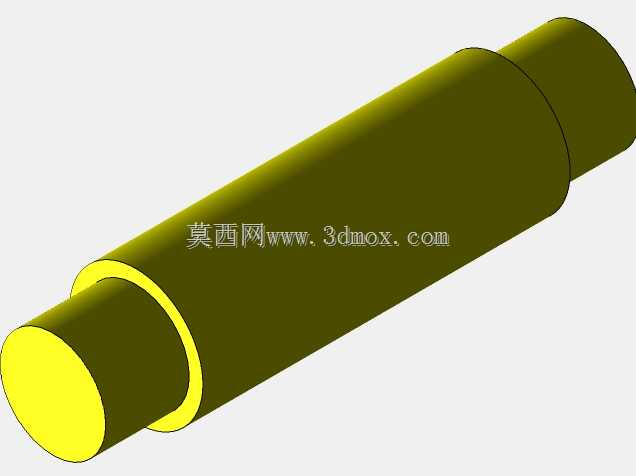

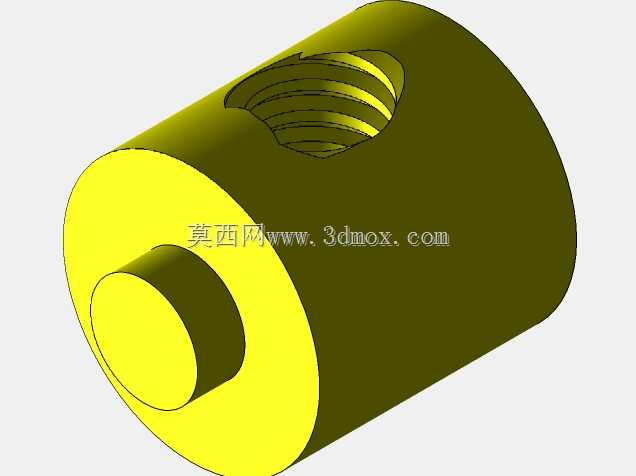

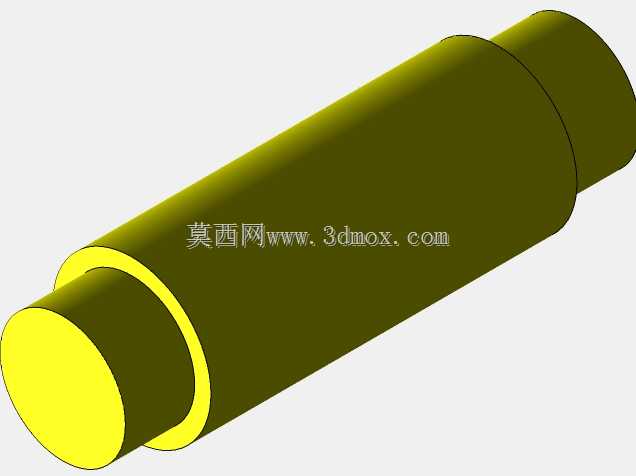

  设计这套机构的时候,首先要考虑的是安装底座的固定边界,底座上预留的两个安装孔需要和工位台的T型槽或者预留螺纹孔匹配,安装孔的中心距要适配常规工装台的孔位规格,避免出现安装时需要二次扩孔或者补做转接板的问题;整个机构的回转支点都采用销轴连接,每个铰接点的间隙控制在0.02-0.05mm之间,间隙过大会导致压紧时压头出现晃动,无法保证工件的定位精度,间隙过小则会在长期使用后因为粉尘、铁屑进入铰接点出现卡滞,操作力会大幅上升。螺旋传动部分采用梯形螺纹设计,相比普通三角螺纹,梯形螺纹的牙根强度更高,耐磨性能更好,能承受更大的轴向载荷,长期反复使用不会出现螺纹滑牙的问题,螺杆的行程设计要覆盖常见工件的厚度范围,压头的开合角度要保证在松开状态下,工件能顺利从压头下方取放,不会和压臂产生干涉。

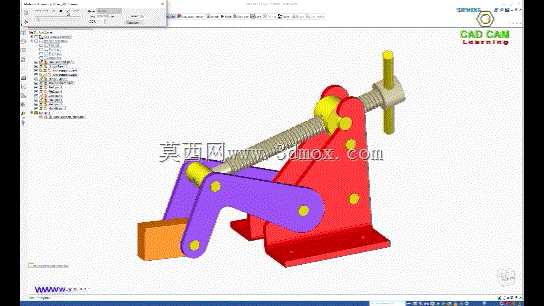

  从力的传递路径来看,操作人员转动T型手柄时,螺杆带动铰接的压臂绕底座上的固定支点转动,压臂前端的压块直接压在工件表面,压块和工件接触的面做了滚花或者防滑垫设计,避免压紧时工件出现侧滑,同时压块采用浮动铰接设计,能自适应工件表面的微小角度偏差,保证压紧力均匀分布在工件接触面上,不会因为工件表面不平整出现点接触压伤工件表面的问题。整个机构的外形尺寸控制上,要保证在完全压紧状态下,手柄的转动范围内没有其他突出结构,避免操作时手柄和周边设备、工装产生碰撞,底座的高度要适配工位的操作高度,让操作人员在站立操作时不需要过度弯腰或者抬臂就能转动手柄,降低长期操作的疲劳感。

  在实际选型适配的时候,需要根据待压紧工件的最大切削力或者装配力来核算螺旋副的参数和连杆的力臂比,力臂比过大虽然能获得更大的压紧力,但会导致手柄转动圈数过多,操作效率下降,力臂比过小则会出现压紧力不足,工件容易移位的问题;铰接点的销轴需要做淬火处理,提高表面硬度,减少长期转动带来的磨损,延长机构的使用寿命,底座和压臂采用焊接或者整体铸造结构,保证整体刚性,避免压紧时机构本体出现形变导致压紧力损失。这类机构还可以根据使用场景更换不同形式的压头,比如针对软质工件可以更换橡胶压头,针对异形工件可以更换仿形压头,适配性很强,在小批量生产、工装试制、设备维修等场景下,能快速完成工件的固定,不需要复杂的调试,上手门槛极低,新操作人员不需要专门培训就能熟练使用。
