手动杠杆式焊接夹持工装结构设计

　　在钢结构焊接、五金件拼接、小型钣金组对的作业场景里，这类手动杠杆式夹持工具的使用频率远超很多人预期——不像气动、液压夹具需要配套动力源，它完全依靠机械结构的力放大效应实现夹紧，在没有气源、电源的野外焊接作业、零散维修工位、小批量定制加工场景里，是一线焊工离不开的辅助工装。很多刚接触结构设计的工程师容易忽略这类手动工装的细节，总觉得夹紧力够就行，但实际在焊接作业里，夹具的夹持稳定性、操作便捷性、防焊渣飞溅的结构设计，直接影响焊接效率和成品焊缝质量。

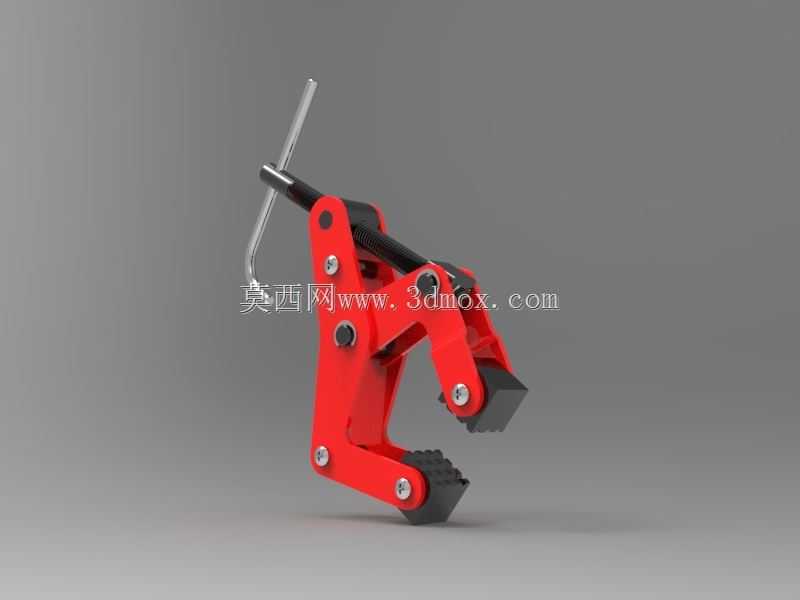

　　从功能逻辑上看，这款夹具采用了多组铰接连杆组成的杠杆增力结构，操作端的T型手柄只需要施加很小的扳动力，通过连杆的力臂比例放大，最终在钳口位置就能输出足够的夹紧力，避免焊接过程中工件因为热变形、外力触碰出现移位。钳口位置做了齿形防滑处理，咬合接触面上的齿纹角度经过反复验证，既不会因为夹持力过大在较软的金属工件表面留下过深的压痕，又能在焊接产生振动的工况下保持足够的静摩擦力，防止工件滑脱。和普通的台虎钳不同，这款夹具的夹持开口范围可以通过铰接点的限位结构快速调整，不需要像螺旋夹紧机构那样反复旋转丝杠进给，扳动手柄就能在一秒内完成夹紧或者松脱动作，对于需要频繁拆装工件的短焊缝焊接作业来说，能减少大量的辅助操作时间。

　　设计这类夹具的时候，首先要考虑的是受力部件的强度冗余，主体承载的连杆、钳臂部分采用高强度钢材加工，铰接位置的销轴做了表面淬火处理，避免反复开合过程中出现铰接孔磨损、销轴变形的问题，毕竟焊接工位的作业环境普遍比较恶劣，焊渣飞溅、工件磕碰都是常态，结构件的壁厚设计不能只按理论受力值做临界计算，必须预留足够的抗冲击余量。整体结构的运动间隙也做了严格控制，各铰接点的配合间隙控制在合理范围，既保证扳动手柄时没有卡滞感，又不会因为间隙过大导致夹紧状态下钳口出现晃动偏移。钳口的两个夹持面设计成平行度可控的结构，夹紧时两个接触面能完全贴靠工件表面，不会出现单点接触导致的工件翘起问题，保证焊接拼接的位置精度。

　　从安装和使用边界来看，这款夹具属于手持式便携工装，不需要固定在工作台面上，整体重量控制在单手握持可以轻松操作的范围，不管是夹持角钢、扁钢这类型材做对接焊，还是固定小型钣金件做角焊，都可以灵活调整夹持位置。夹具的活动行程覆盖了日常小型焊接作业常见的工件厚度范围，不需要额外加装垫块就能适配不同尺寸的工件。手柄部分的操作角度经过人体工学优化，扳动到夹紧锁定位置时，手柄的停留位置不会和工件、焊接枪的操作空间产生干涉，焊工戴厚焊接手套也能轻松完成操作。结构上没有复杂的易损零件，日常维护只需要定期在铰接点涂抹少量润滑脂，就能保证长期使用的操作顺畅度，即使焊渣溅到铰接缝隙里，只需要简单清理就能正常使用，不会像精密夹具那样因为少量杂物就出现功能故障。

　　很多做焊接工装设计的工程师容易陷入追求自动化、复杂化的误区，但在实际生产场景里，这类结构简单、可靠性高、不需要额外动力的手动夹具，往往是解决小批量、多位置焊接夹持需求的最优解。它的结构没有冗余的设计，每一个铰接点、每一段连杆的尺寸都服务于增力、自锁、操作便捷这几个核心需求，钳臂的外形做了避让设计，夹紧后钳体不会突出到焊缝位置附近，避免焊接时焊枪碰到夹具影响操作，也减少了焊渣在夹具表面的附着面积，后续清理更方便。表面的喷涂处理选用耐高温的涂层，长期接触焊接高温飞溅也不会出现大面积脱落、锈蚀的问题，能适应车间里潮湿、多粉尘的作业环境。
