重型F型夹紧工装结构设计

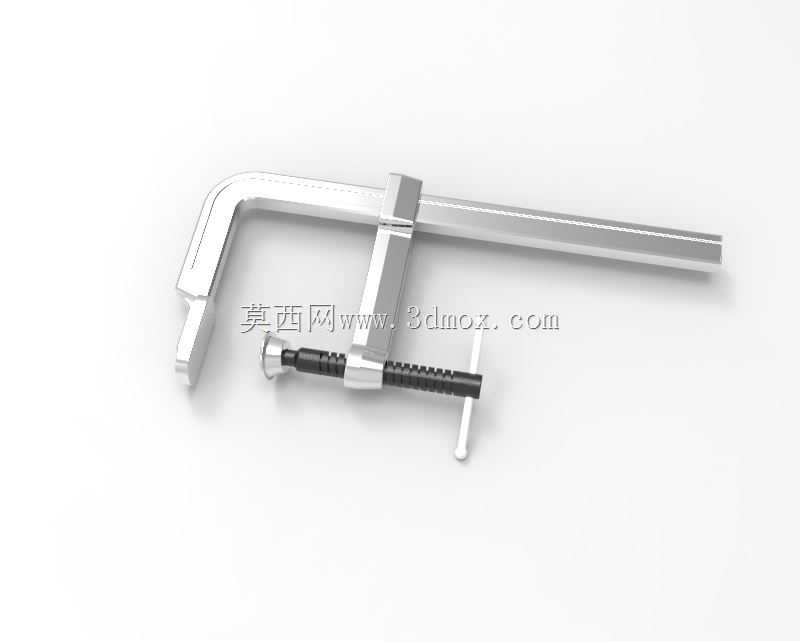

　　这款F型夹紧工具在金属加工、木工拼接、设备装配、焊接定位等场景中应用十分广泛，相比传统C型夹，它的开口调节范围更大，夹持深度适配性更强，能应对不同厚度的工件装夹需求。从结构设计来看，整体采用L型固定臂搭配滑动压块的组合形式，固定臂的长直导轨段做了等距防滑齿槽设计，滑动压块可以沿着导轨段快速滑移调整开口大小，调整到接近工件厚度位置后，通过尾部的T型摇杆转动丝杆，推动压块前端的压头向固定臂的固定端施压，实现对工件的稳定夹持。丝杆采用梯形螺纹传动，具备良好的自锁性能，夹持过程中不会因为工件的反作用力出现松脱，压头与固定夹持端都做了平面防滑处理，接触面积足够大，不会在工件表面留下过深的压痕，同时能保证夹持力均匀分布，避免装夹变形。

　　设计过程中首先考虑的是夹持力的传递路径，从摇杆输入的扭矩通过梯形螺纹转化为轴向的顶紧力，整个力的传递路径沿着丝杆轴线直接作用在压块上，再通过压块和固定臂的两个接触面传递到被夹工件，结构上没有多余的传力环节，力损小，刚性足。固定臂的弯折处做了大圆角过渡处理，避免应力集中，在承受大夹持力的时候不会出现弯折断裂的问题，导轨段的截面采用矩形结构，相比圆形导轨抗扭性能更好，滑动压块和导轨的配合间隙控制在合理范围，既保证滑动顺畅，又不会在夹持时出现压块歪斜的情况。外形尺寸方面，固定臂的直段长度决定了最大开口尺寸，这类常规规格的F夹最大开口可以适配数百毫米厚度的工件，夹持深度也就是固定臂弯折段的水平长度，能覆盖大部分常规工件的装夹深度需求，

　　安装使用时不需要额外的固定基座，直接手动操作即可，单人就能快速完成装夹和拆卸，在现场维修、小型工件焊接组对、板材粘接固定等临时装夹场景下，不需要复杂的工装调试，拿起来就能用。滑动压块和导轨的配合面做了耐磨处理，长期反复滑移调整也不会出现过度磨损导致的间隙过大问题，丝杆表面做了防锈处理，在车间多粉尘、多切削液的环境下也能保证转动顺畅，不会轻易锈死。T型摇杆的长度经过力学优化，普通人手施加正常握力就能产生足够的夹持力，不需要借助加力杆，避免过度施力导致丝杆变形或者工件被夹坏。在焊接作业场景中使用时，整体金属材质能抵御焊接飞溅的烫伤，不会像塑料夹具那样被焊渣烫坏，在木工场景中使用时，可以在压头和固定端垫上软质垫片，就能避免夹伤木材表面。

　　设计时还考虑了受力后的形变控制，固定臂的导轨段厚度经过校核，在额定最大夹持力下，导轨的弯曲变形量控制在允许范围内，保证夹持面始终保持平行，不会因为臂体变形导致工件夹不紧或者装夹歪斜。压块和丝杆的连接部位采用活动铰接结构，压头可以小角度偏转，即使被夹工件的两个表面不是完全平行，也能通过压头的自适应偏转保证整个接触面完全贴实，不会出现点接触导致的夹持力不足或者工件局部压损。这类夹具在装配作业中常用来临时固定两个待连接的零部件，比如设备组装时对齐法兰孔、钣金件拼接时固定位置，等螺栓紧固或者焊接完成后就可以快速拆下，重复使用率高，维护成本低，只需要定期在丝杆和导轨配合面涂抹少量润滑脂，就能长期保持良好的使用状态。相比液压或者气动夹具，它不需要外接动力源，不受场地气源、电源的限制，在野外作业、高空安装等没有动力供应的场景下优势十分明显，整体结构简单，没有易损的复杂零部件，即使出现丝杆磨损的情况，也可以单独更换丝杆部件，不需要整体报废，使用成本很低。
