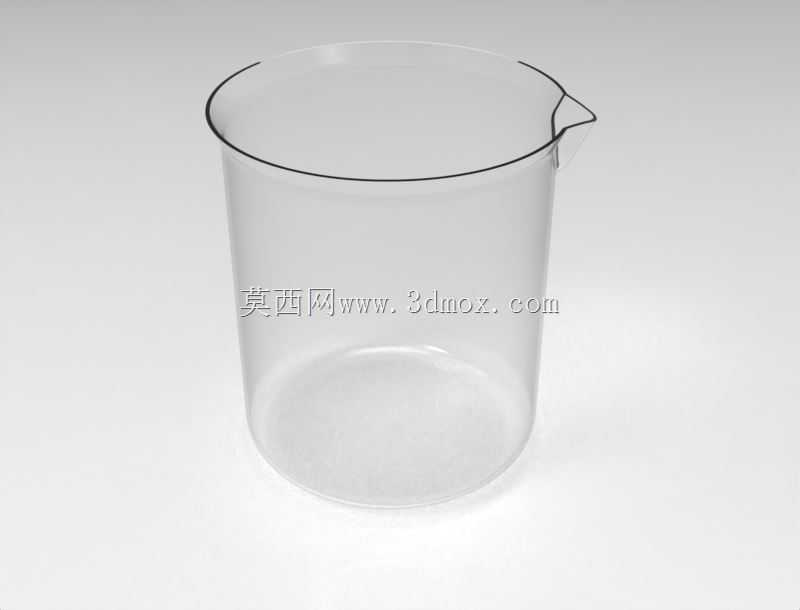

实验室透明玻璃烧杯三维结构设计

　　在化工、生物、医药类实验室的日常操作场景里，烧杯是出现频次极高的基础器具，不管是常温下的试剂配制、溶液暂存，还是加热工况下的反应物承载、水浴恒温处理，都离不开这类敞口容器的支撑。做这个烧杯的三维结构设计时，最先要考虑的是实际使用中的握持倾倒便利性，杯身采用直筒型等壁厚结构，壁厚控制在均匀的2mm区间，既保证玻璃材质成型后的结构强度，避免加热过程中因壁厚不均产生的应力开裂问题，也不会因为壁过厚导致传热效率下降，影响加热操作的响应速度。杯口位置做了外翻的卷边处理，这个结构不是单纯的造型设计，一方面能提升杯口的抗磕碰能力，日常清洗、摆放时轻微碰撞不容易出现崩口，另一方面倾倒液体时，卷边的导流结构能让液体沿着杯壁顺畅流出，

　　不会出现沿杯身外侧流挂的问题，搭配专门设计的尖嘴导流口，倾倒时的液流收束性更好，哪怕是小剂量转移试剂也不容易洒漏。杯底部分做了轻微的加厚处理，比杯身壁厚多出0.5mm，主要是考虑到日常摆放时的摩擦损耗，以及加热时直接接触石棉网、加热板的磨损，加厚的平底结构能保证放置时的稳定性，不会出现放置歪斜倾倒的问题，平底的平面度公差控制在0.1mm以内，放在水平台面上不会出现晃动感，加热时也能和加热面充分接触，保证受热均匀。从尺寸边界来看，常规款500ml规格的烧杯，整体高度控制在120mm，杯身内径90mm，外径94mm，杯口卷边处最大外径98mm，这个尺寸比例是经过多轮实际使用验证的，握持时手掌能完全包裹杯身中下部，

　　倾倒时的施力角度更容易控制，不会因为杯身过高导致重心不稳。设计过程中特意规避了杯身的多余凸起结构，整个外壁光滑无棱角，一方面是方便清洗，不容易残留试剂污渍，另一方面也适配实验室常见的烧杯夹、烧杯盖配套件，通用的配套夹具能直接固定在杯身任意位置，不需要做专门的卡位结构。考虑到部分加热场景的使用需求，杯身上部预留了足够的防烫握持空间，当杯内盛装液体不超过最大容量的三分之二时，上部杯壁的温度不会快速传导到握持位置，操作人员不需要额外佩戴厚手套就能短时间移动烧杯。另外，杯身的刻度标识区域做了轻微的磨砂面处理，这个区域的平面度比周围杯壁略高，印刷或者蚀刻刻度线的时候能保证标识清晰，不会因为长期刷洗出现刻度磨损脱落的问题，

　　磨砂面的粗糙度控制在Ra1.6，既不会挂留液体，也能让刻度标识的附着力更强。在结构校核阶段，重点验证了满液状态下的杯壁应力分布，直筒结构的杯身受力均匀，装满液体时杯壁的最大应力出现在杯底和杯身的过渡圆角位置，这个位置做了R3的圆角过渡，避免应力集中，哪怕是满液状态下轻微磕碰，也不容易从底部接缝处开裂。同时考虑到玻璃材质的成型工艺，整个模型的拔模斜度控制在0.5度以内，因为是敞口结构，这个斜度既能保证玻璃吹制成型时顺利脱模，也不会影响杯身的直筒观感，不会出现上宽下窄过于明显的问题，保证容量刻度的准确性。
