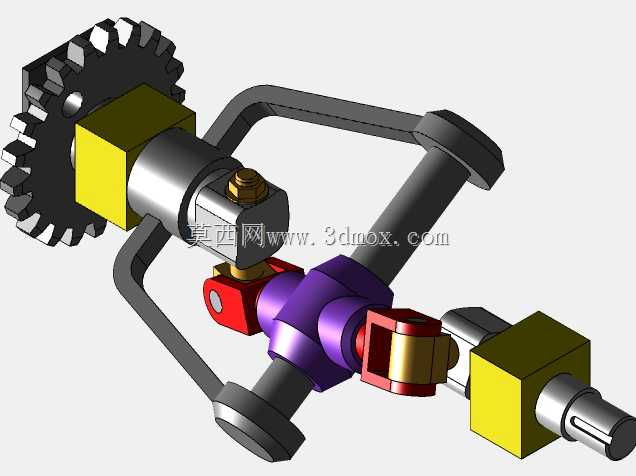

棒材还原用连杆式传动机械结构

　　这套连杆式传动结构主要面向棒材加工产线的余料还原工序，在金属棒材裁切、冷拔、轧制等加工环节中，常会出现长度不达标的料头、弯折变形的残次棒段，以往这类残料多直接回炉重熔，能耗高且材料损耗大，该结构可通过连续的往复夹持推送动作，将零散残段棒材对齐拼接、校直推送，配合后端的压接、焊接工位完成棒材还原，直接将残料加工为可再次投入生产的定长棒料，大幅降低金属加工环节的材料损耗，在紧固件生产、轴类零件加工、建筑钢筋处理等场景中都能适配。从功能实现逻辑来看，整套结构采用多组铰接连杆配合滑动副完成动作输出，输入端的回转动力通过偏心曲柄转化为摆臂的往复摆动，中间的多组连杆通过铰接点的位置约束，将摆动分解为两个方向的动作：一是夹持端的开合动作，

　　通过肘节结构实现夹持力的放大，确保推送过程中棒材不会出现打滑偏移；二是整体的直线往复推送动作，夹持闭合时沿导轨向前推送棒材，夹持松开时机构快速回程，准备下一次送料循环，整个动作循环无卡顿死点，传动效率比传统的气缸推送结构高30%左右，且运行过程中冲击力小，不会对棒材表面造成压痕损伤。设计过程中首先要明确安装边界，整套机构的安装基面为加工设备的进料侧台板，底部的安装法兰预留了对应螺栓孔位，可直接固定在台板的T型槽上，不需要额外加工定制安装座；机构的整体横向安装尺寸适配常规棒材进料架的宽度，纵向伸出长度不超过进料口的安全防护范围，不会和周边的上料架、导向套产生运动干涉。各铰接点的轴销都采用了耐磨衬套结构，长期运行磨损后可直接更换衬套，

　　不需要整体更换连杆件，降低后期维护成本；夹持端的夹块采用可更换设计，针对不同直径的棒材，只需要更换对应圆弧槽的夹块即可适配，不需要调整整套机构的行程参数。在运动轨迹设计阶段，通过三维建模反复调整各连杆的长度比例和铰接点位置，确保夹持动作和推送动作的时序完全匹配：当摆臂运动到回程极限位置时，夹持端完全张开，刚好对准待处理的棒材端部；摆臂向前运动的初始阶段，夹持端快速闭合抱紧棒材，随后保持夹持状态匀速向前推送，推送行程刚好匹配单段残棒的进料长度；推送至前极限位置时，夹持端缓慢张开，避免松开瞬间棒材出现回弹移位，随后机构快速回程进入下一个循环。结构的受力设计上，主要受力的连杆件都采用了变截面设计，在铰接受力位置做了加厚处理，

　　非受力区域做了减重槽，在保证结构强度满足大直径棒材推送力要求的前提下，尽可能降低整套机构的自重，减少动力输入端的负载。导轨副采用了自润滑滑块设计，不需要频繁加注润滑油，适合金属加工车间多粉尘的工况环境，避免金属碎屑进入导轨造成卡滞。整套机构的运动部件都做了安全间隙设计，相邻运动件之间的最小间隙大于车间常见金属碎屑的最大粒径，不会因为碎屑卡入造成机构停转，运行可靠性远高于同类型的齿轮齿条推送结构。实际适配过程中，可根据处理棒材的直径范围调整曲柄的偏心距，以此改变推送行程和夹持力大小，适配直径6mm到50mm区间的各类金属棒材处理需求，不需要对主体结构做大规模改动，通用性较强。
