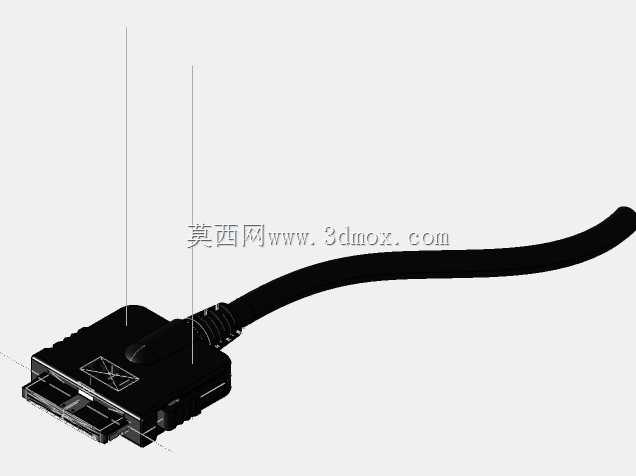

广濑36针外置接口连接插头结构

　　在便携式消费电子、移动检测设备这类需要频繁插拔外置信号、电源通路的场景里，接口连接的可靠性直接决定了整套设备的使用体验，这款36针的外置接口插头，正是针对这类高密度、小空间连接需求开发的接插部件。从实际选型应用的角度看，这类插头常被用在手持工业检测终端、便携数据采集设备、外置高速信号传输模块上，需要在有限的安装空间里完成36路信号的稳定连通，同时还要兼顾日常使用里的反复插拔、线缆拉扯、误插防护这些实际工况要求。

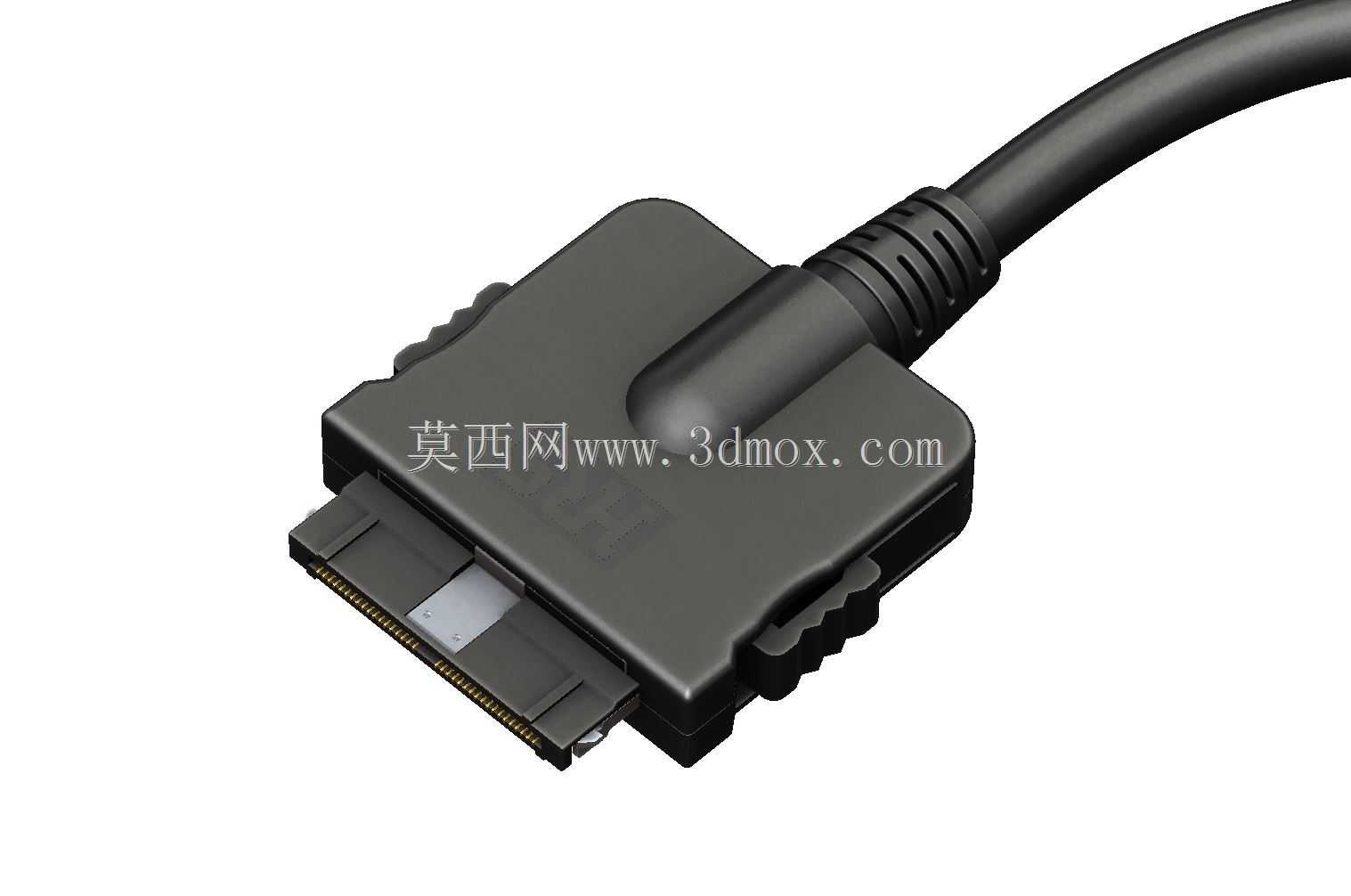

　　从结构设计的细节来看，这款插头的插脚间距设置为0.5mm，在36路信号的排布下，整体插接口的横向尺寸控制得非常紧凑，能适配便携设备轻薄化的外壳安装边界。插头本体做了低轮廓的外形设计，插合面的边缘做了不对称的防呆结构，从物理层面杜绝反向插入的可能，避免现场操作时因为误插损坏插针或者设备端的母座。插头自带的锁定机构是这类高密度接插件的核心设计点，插合到位后会和配套母座形成卡合锁定，日常使用中遇到线缆拉扯、设备移动时的晃动，都不会出现接口松脱导致的信号中断问题，这一点在户外移动作业的设备上尤为重要，很多现场故障往往就是因为接口没有可靠锁定，在移动过程中松脱导致数据传输中断。

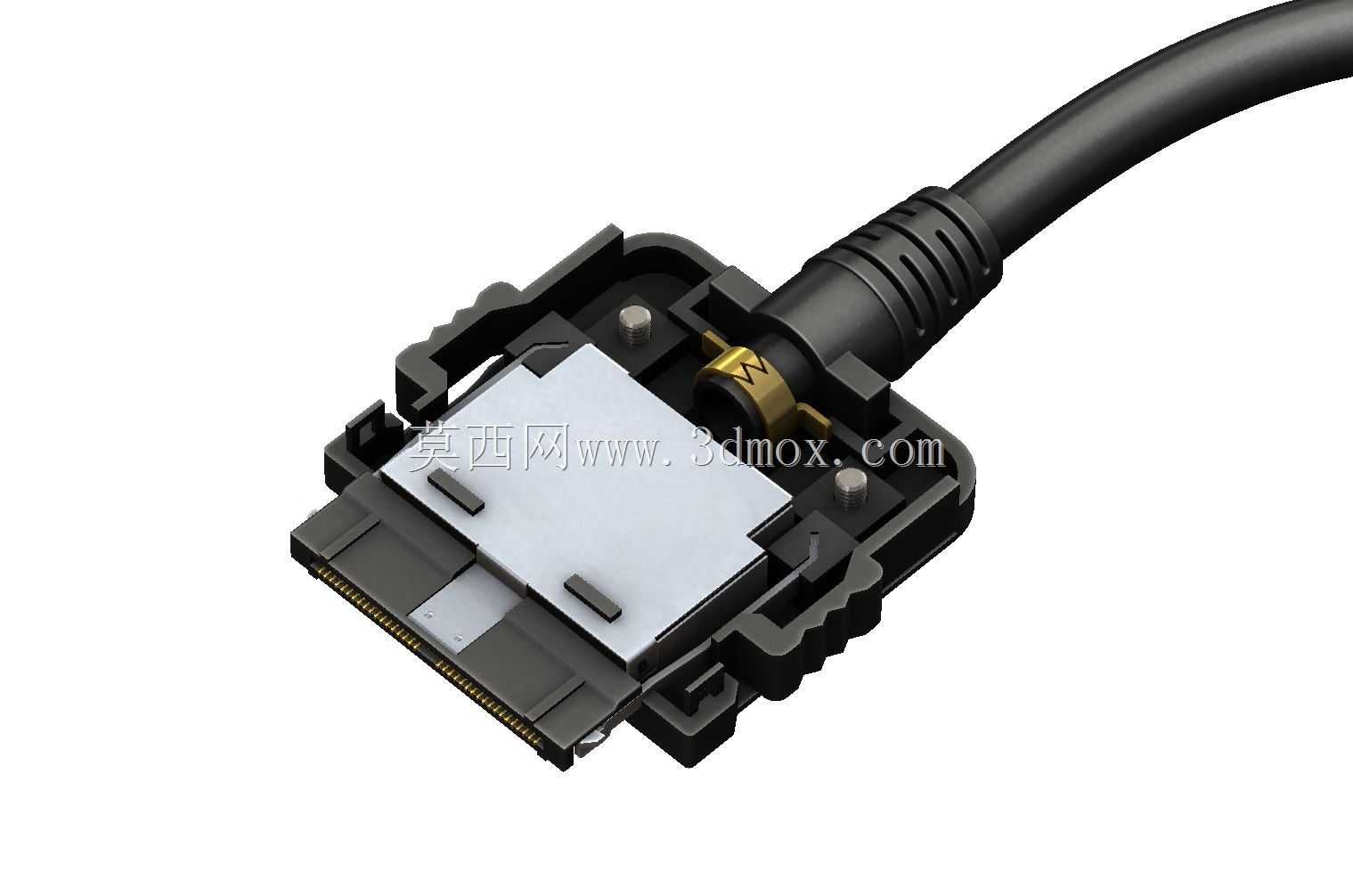

　　线缆端的结构设计也充分考虑了实际使用的弯折需求，插头尾部和线缆衔接的位置做了加长的应力消除锥套，能适配直径4mm到6.8mm的多芯屏蔽线缆，这个锥套的弧度经过反复调整，能分散线缆弯折时的应力集中点，避免线缆在插头根部因为反复弯折出现线芯断裂的问题，按照常规使用工况测算，这个位置的弯折寿命能覆盖设备全生命周期的使用需求。插针部分采用镀金铜合金材质，既能保证多次插拔后的接触电阻稳定，也能提升抗腐蚀能力，在温湿度变化较大的户外环境下也能保持稳定的信号传输性能，额定100V的工作电压，足以覆盖绝大多数便携设备的信号、低压电源传输需求，插拔寿命能达到10000次，完全满足消费类、工业便携设备的使用周期要求。

　　建模过程中需要特别注意几个安装边界的尺寸控制：首先是插合面的插针突出高度和定位槽的配合公差，这个尺寸直接决定了插合时的顺畅度和接触可靠性，公差过大会导致插合卡顿，公差过小则可能出现接触不良；其次是尾部应力锥套的内孔尺寸，需要和所选线缆的外径做匹配，装配时要保证线缆屏蔽层和插头外壳的可靠接触，才能起到应有的电磁屏蔽效果，避免外部电磁干扰影响内部信号的传输稳定性；另外插头外壳两侧的防滑纹理位置和深度，也要符合人体操作的施力习惯，方便插拔时手指施力，不会出现打滑的情况。

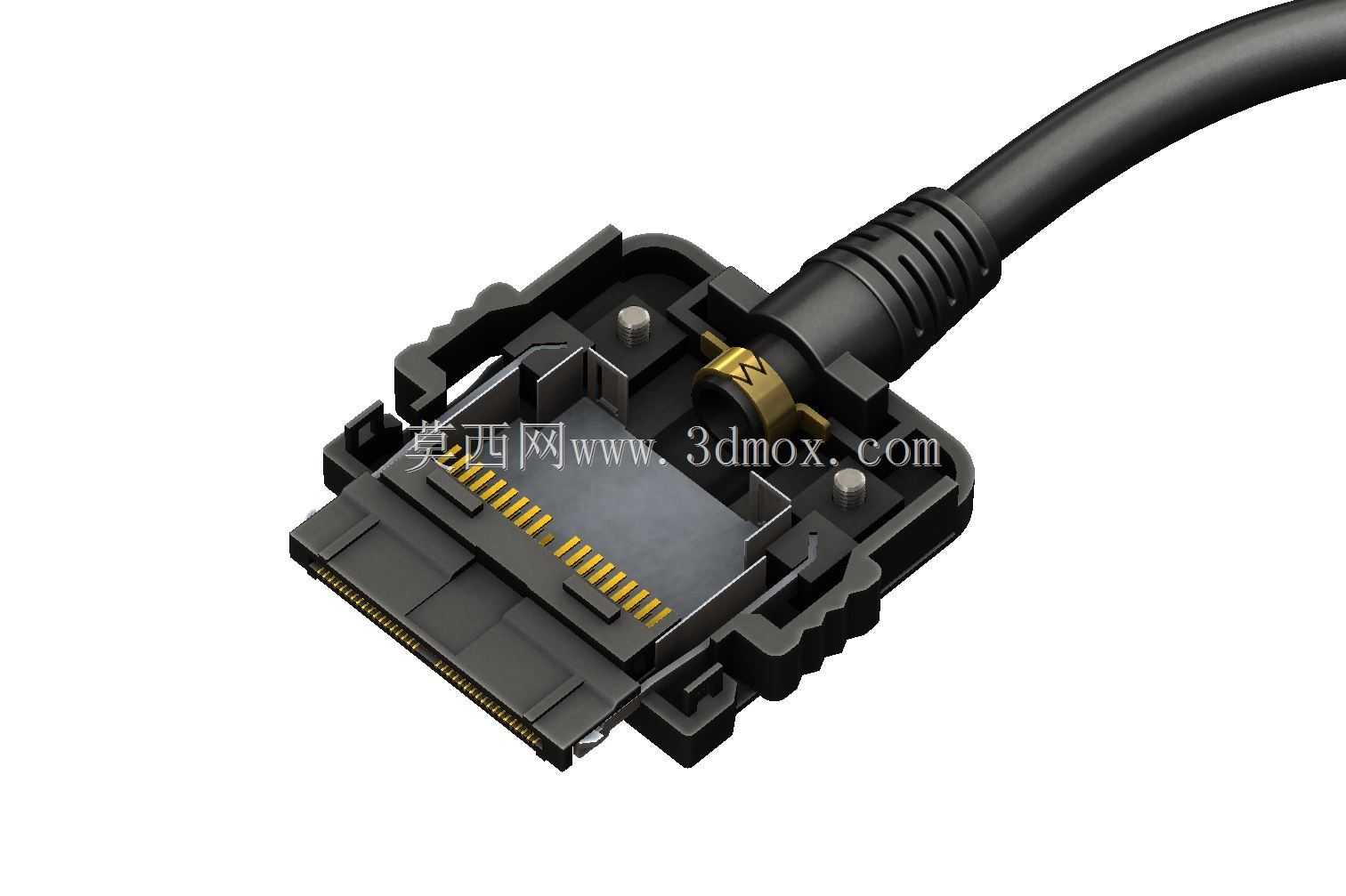

　　很多工程师在选型这类高密度接插件的时候，往往只关注针数和额定参数，忽略了焊接端的操作空间，这款插头的焊接端预留了足够的焊杯长度，虽然针脚密度高，但只要配合合适的焊接治具，就能顺利完成36个针脚的焊接作业，不会因为焊盘间距过小导致相邻针脚短路。外壳的组装结构采用卡扣加定位柱的方式，不需要额外的螺丝就能完成上下壳的固定，装配效率更高，同时外壳内部预留了灌胶空间，对于有防水、抗震要求的应用场景，可以在内部填充固定胶，进一步提升线缆和插头连接的可靠性。配套的母座结构需要和插头的防呆结构、锁定卡扣完全匹配，安装在设备外壳上时，要注意母座的安装法兰和设备外壳的开孔尺寸配合，保证插头插合后外壳表面和插头端面的间隙均匀，不会出现偏斜影响锁定效果。
