小南非D型三极电源插头结构设计

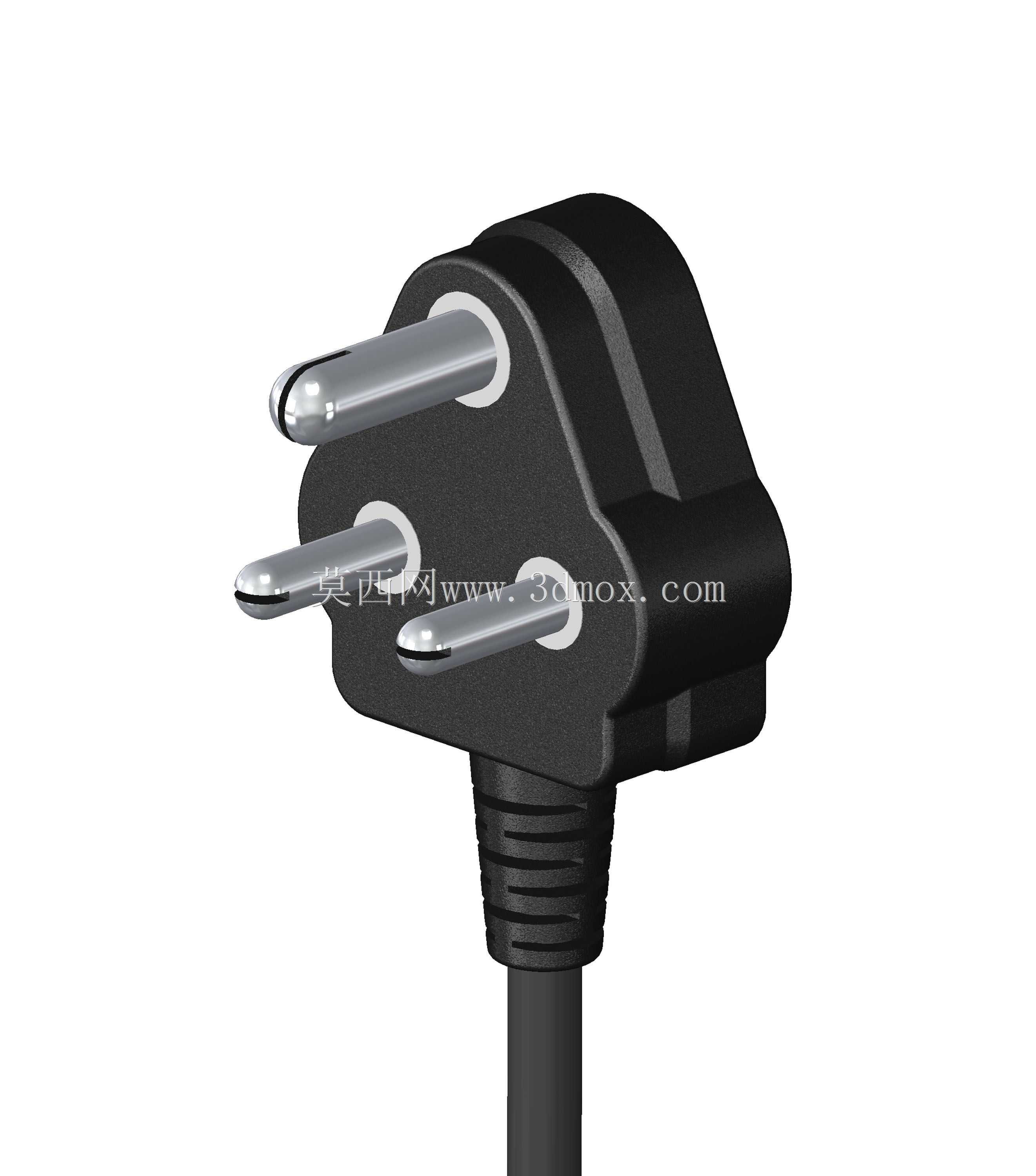

　　在低压配电末端的取电场景中，这类D型三极插头是民用及小型商用电气设备取电的核心连接件，常见于适配对应插座标准的区域，覆盖小家电、台式办公设备、小型电动工具等额定功率不超过1500W的单相用电设备，承担着火线、零线导通与接地保护的核心作用。从结构设计逻辑来看，该插头采用三角排布的圆形插脚布局，三个插脚并非等径等长设计，接地引脚的直径与伸出长度均略大于带电插脚与中性插脚，这种设计是基于用电安全的强制要求：插合过程中接地引脚会优先接触插座内的接地弹片，在带电插脚接通电源前先完成保护接地回路的连通，拔出时则是带电插脚先断开、接地引脚最后分离，即便设备出现绝缘故障导致外壳带电，也能通过提前接通的接地回路将故障电流导入大地，

　　避免操作人员发生触电风险。插脚根部设计有一圈凸起的绝缘隔台，隔台直径略大于插脚直径，当插头与插座完全插合时，隔台会完全贴合插座面板表面，消除插脚根部与插座插孔之间的裸露间隙，避免日常使用中灰尘堆积、液体溅入引发的爬电风险，同时也能防止异物意外触碰插脚根部的带电区域。插头本体采用耐冲击、耐温的绝缘工程塑料注塑成型，外壳分上下两部分通过卡扣与超声焊接固定，内部预留了足够的走线空间，用于压接插脚尾部的接线端子，同时设计有多道纵横交错的加强筋，既可以提升外壳的抗挤压、抗跌落性能，避免日常拖拽、摔落导致外壳开裂露出内部带电部件，也能对内部的导线进行限位，防止外部线缆拉扯时作用力直接传递到接线端子上，造成接线松脱、短路等故障。

　　线缆出线位置设计有一体化的防弯折应力锥，也就是插头尾部带多道环形凹槽的柔性结构，该部位采用与线缆外被兼容性更好的软质弹性材料，多道环形凹槽可以分散线缆反复弯折时的应力，避免线缆在出线根部因反复弯折出现铜丝断裂、外被破损的问题，通常该结构可以承受上万次180度弯折而不出现线缆损坏，适配日常使用中频繁插拔、线缆随意摆放的使用场景。从安装边界与适配尺寸来看，该类插头的插脚中心距、插脚直径、伸出长度均严格对应配套插座的尺寸公差要求，插脚采用导电性能优异的铜合金材质，表面做镀镍处理，既可以降低接触电阻减少通电时的温升，也能提升插脚的耐磨性能与抗氧化能力，保证上千次插拔后仍能保持稳定的接触压力，不会出现接触不良导致的插头发热问题。

　　建模过程中需要重点把控几个关键公差：插脚的同轴度、三个插脚的位置度公差，以及绝缘隔台与插脚的垂直度，这些尺寸如果出现超差，会直接导致插头无法顺利插入插座，或是插合后出现松动、接触不良的问题；同时外壳的合模缝位置需要做平滑过渡处理，避免出现锐边、毛刺，保证日常插拔时的握持手感与使用安全。不同于两极无接地的插头结构，这类三极插头的接地回路是独立设置的，内部接线时接地引脚对应的导线必须采用黄绿双色专用接地线，且接线端子的压接强度要高于火线与零线端子，避免接地回路出现断开失效的情况；插头本体的握持部位做了微弧面处理，贴合人手插拔时的手指施力角度，不需要过大的按压力就能完成插拔操作，表面做细磨砂纹理处理，既可以提升握持时的摩擦力，避免手滑导致插拔不到位，也能减少日常使用中指纹、污渍的附着，长期使用后仍能保持外观整洁。在实际选型应用中，需要确认该插头的额定载流量与配套设备的额定电流匹配，禁止超负载使用，同时要保证插头与插座的插合深度符合要求，不能有插脚裸露在插座外部的情况，避免引发安全隐患。
