欧司朗龙X高功率LED照明模组结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:482837
  • 欧司朗龙X高功率LED照明模组结构设计
  • 欧司朗龙X高功率LED照明模组结构设计
  • 欧司朗龙X高功率LED照明模组结构设计

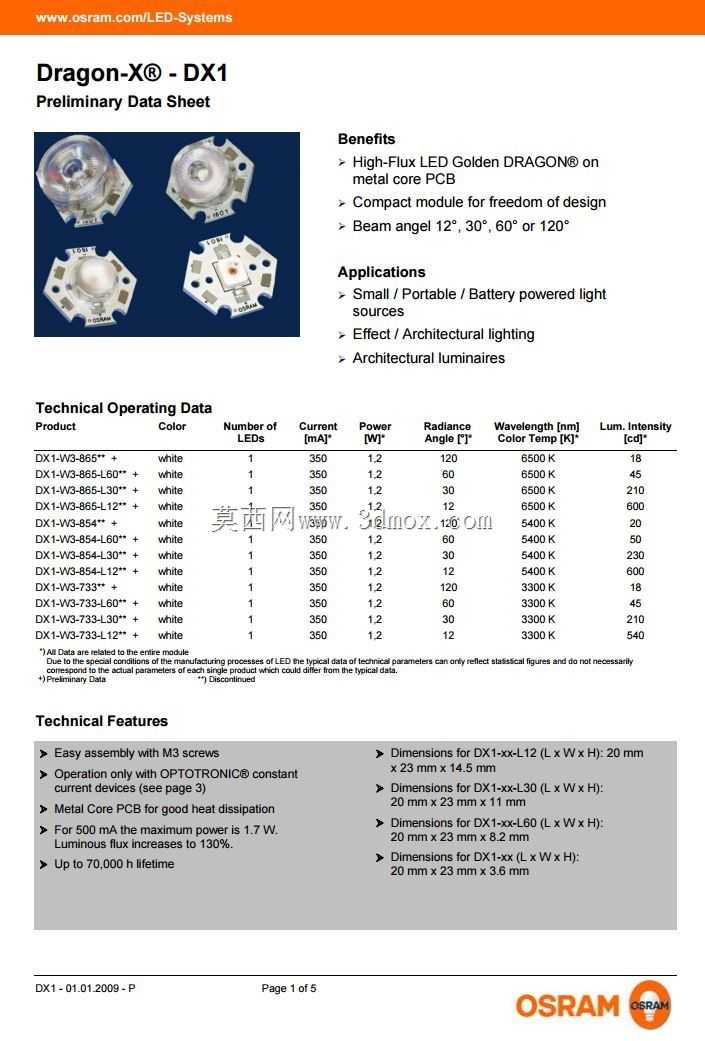

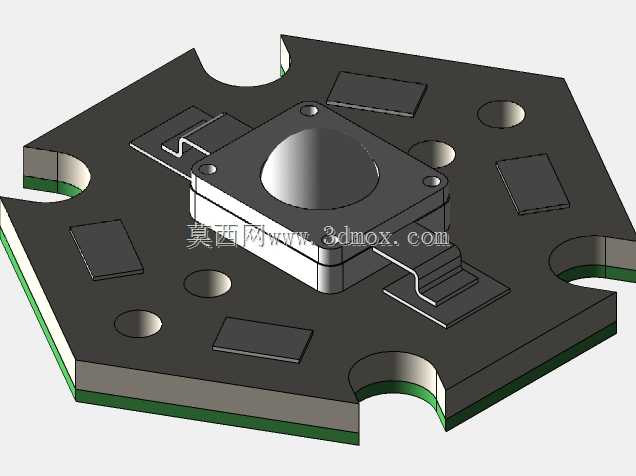

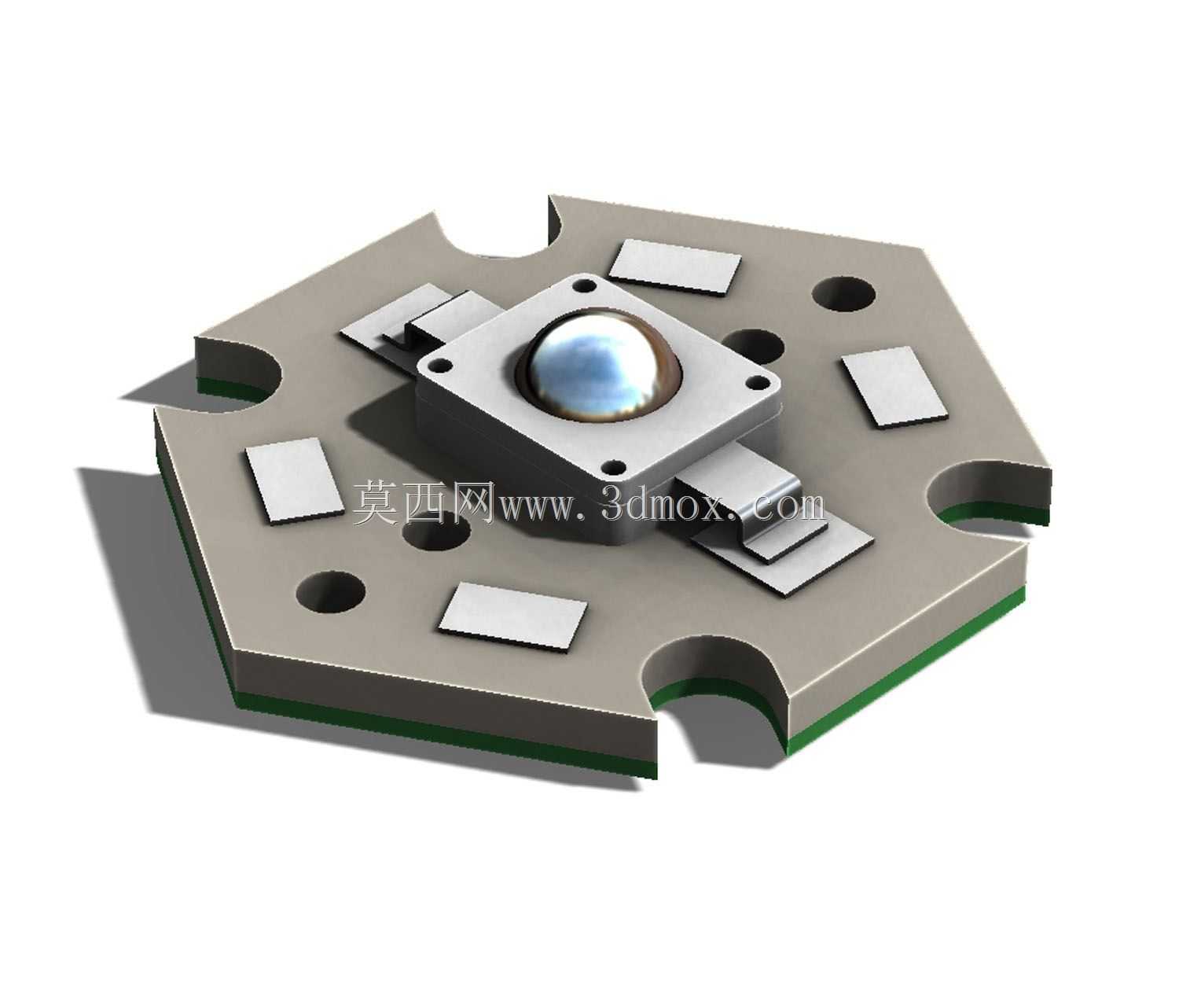

  这款高功率LED照明模组的结构设计,核心围绕工业级照明场景的长期可靠运行需求展开,在做结构排布时最先考虑的是散热路径的最短化——毕竟1.2瓦功率的LED芯片,结温每升高10度,光衰速率就会提升近一倍,7万小时的标称寿命完全依赖合理的热传导设计。整个模组采用八角形的金属芯PCB作为基底,基材选用铝基覆铜板,绝缘层厚度控制在100微米以内,保证LED芯片产生的热量能快速通过铜箔传导到铝基板,再通过安装面扩散到配套的散热结构上,避免热量在芯片位置积聚。

  光学部分采用半球形硅树脂透镜,透镜通过定位卡扣直接固定在LED芯片上方的支架上,透镜的曲率经过匹配调整,能将芯片发出的光线整合成60度的出光角,在3米距离上可以形成直径约3.2米的均匀光斑,中心照度能达到600烛光,完全满足工业设备局部照明、户外标识背光、小型机床工作灯这类场景的照度要求。透镜周边的固定支架采用耐高温PA66材质注塑成型,四个角预留了定位柱,和PCB上的定位孔过盈配合,不需要额外打胶就能固定,装配时直接压装即可,能减少产线的工序步骤。

  PCB板的外形做了切边处理,八个边对应四个安装位和四个避让位,安装位上预留了M3螺丝的过孔,孔位周边做了露铜处理,安装时螺丝可以直接压接在铜面上,一方面能保证接地可靠性,另一方面也能增加热传导的接触面积,让部分热量通过螺丝传导到安装壳体上。四个避让位是为了匹配安装场景里的凸起结构,比如设备外壳上的接线柱、加强筋这类结构,不需要额外在安装面上做沉台处理就能直接装配,能降低配套结构的加工成本。

  PCB板上除了核心的LED芯片和透镜组件,还在四个对角位置预留了贴片电阻的焊盘,这些焊盘可以根据不同的输入电压需求,焊接对应阻值的限流电阻,不需要额外外接驱动板就能直接适配12V、24V这类常见的工业直流供电电压,减少外围电路的占用空间。板上的走线全部做了加宽处理,载流能力按350毫安的额定工作电流的1.5倍设计,避免长期工作时走线过热导致的绝缘层老化。

  在做三维建模的时候,所有配合面的公差都按IT7级精度设定,透镜和支架的配合间隙控制在0.1毫米以内,既不会因为间隙过大导致透镜移位,也不会因为公差过小导致装配时压裂透镜。PCB板的厚度按常规1.6毫米设计,安装孔的孔径比M3螺丝大0.2毫米,能抵消安装面的平面度误差,避免装配时PCB板受应力变形导致焊盘脱落。整个模组的总厚度控制在8毫米以内,安装时只需要在配套壳体上预留10毫米的深度空间即可,不会占用过多的设备内部空间,适合在紧凑型的照明设备里使用。

  实际选型应用时,需要注意安装面的平面度要控制在0.2毫米以内,如果安装面粗糙度过高,需要在PCB和安装面之间填充导热硅脂,降低接触热阻,保证散热效果。如果是在振动较大的设备上使用,比如工程机械、移动设备的照明场景,可以在螺丝位置增加平垫和弹垫,避免长期振动导致螺丝松动,影响散热和接触可靠性。这款模组的焊接全部采用回流焊工艺,建模时已经考虑了回流焊的温度曲线对元件的影响,所有塑胶件的耐温都能满足260度峰值温度的回流焊要求,不会出现过炉变形的问题。
