剪切金属材质窗口交流外罩结构设计

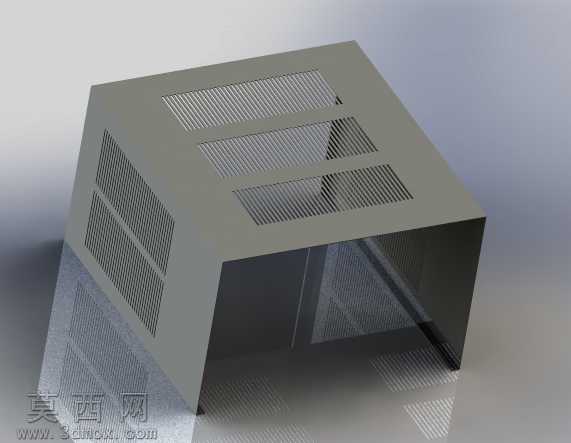

本作品为窗口交流外罩的三维设计成果，建模阶段采用参数化特征建模思路，首先以外罩整体安装尺寸为基准，通过拉伸凸台命令构建外罩的主体薄壁基体，基体采用三面围合的开放式罩体结构，适配窗口区域的包覆安装需求，建模过程中严格控制薄壁厚度参数，兼顾结构强度与材料成本控制。针对外罩的通风功能需求，在顶面与侧立面分别规划多组通风格栅区域，通过线性阵列命令快速生成均匀排布的格栅条结构，格栅的间隙尺寸经过反复校核，既保证足够的通风通流面积，满足设备交流散热的气流交换需求，又能阻隔大尺寸异物进入罩体内部，实现防护与通风的功能平衡。材质与渲染阶段，为外罩赋予剪切金属材质，调整材质的金属粗糙度、反射率参数，还原金属钣金件的哑光磨砂质感，同时在渲染场景中搭建柔和的影棚光照环境，添加地面反射效果，清晰呈现外罩的结构轮廓与格栅细节，让设计效果更贴近真实钣金加工后的成品状态。结构设计层面，外罩的棱边位置均做了微小的圆角过渡处理，避免钣金加工过程中出现锐边应力集中问题，同时也能消除安装使用过程中的割手安全隐患；罩体的开放端边缘预留了安装贴合面，可直接与安装基面配合固定，无需额外添加复杂的连接结构，降低后续加工与装配的难度。设计过程中充分考虑钣金加工的工艺特性，所有格栅结构均采用剪切冲裁即可实现的造型，无复杂的曲面弯折或异形加工特征，能够有效降低生产环节的加工成本，提升产品的量产可行性；整体造型简洁规整，线条平直利落，没有多余的装饰性结构，完全围绕功能需求展开设计，在满足通风防护核心功能的前提下，尽可能简化结构形态，兼顾实用性与工艺适配性。
