异形特殊结构螺栓及配套螺母三维模型

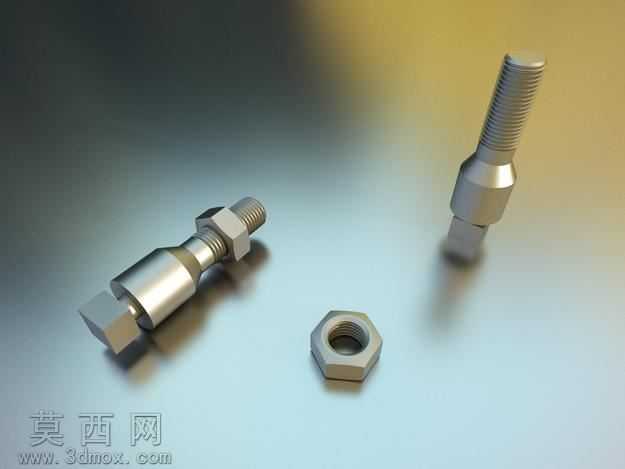

本模型为异形特殊结构螺栓搭配配套六角螺母的三维建模作品，建模过程中严格遵循机械紧固件的尺寸比例规范，先通过草图绘制螺栓各段的截面轮廓，针对螺栓的特殊异形结构段，采用旋转凸台特征生成主体杆身，再对端部的六角驱动头进行拉伸切除处理，保证驱动面的尺寸符合扳手夹持的公差要求；螺纹段采用螺旋线扫描切除的方式生成真实的三角螺纹牙型，还原螺纹的螺距、牙型角参数，避免简化螺纹带来的结构失真。配套螺母则先绘制六角外形轮廓，通过拉伸生成基体后，在内孔处采用与螺栓匹配的螺旋线扫描生成内螺纹结构，保证螺栓与螺母可实现虚拟装配的干涉检查验证。材质设置上，为螺栓与螺母赋予了镀锌碳钢的金属材质，调整材质的粗糙度、金属度参数，还原五金紧固件表面的哑光金属质感，同时在渲染阶段采用三点布光方案，主光从侧上方打亮零件的主体结构，辅光弱化阴影区域的死黑问题，轮廓光勾勒零件的边缘轮廓，搭配渐变背景突出金属零件的立体感与结构细节。设计思路上，这款特殊螺栓区别于标准外六角螺栓，在杆身中部设置了定位轴肩结构，可实现装配时的轴向定位，端部的方头结构可提供额外的防转夹持位，适配需要双重锁止的特殊装配场景，建模过程中对各段的过渡圆角进行了精细化处理，避免应力集中的结构缺陷，所有特征均保留参数化建模的可编辑性，可根据实际使用需求调整各段直径、长度、螺纹规格等参数，适配不同的装配工况。模型完成后经过了装配干涉验证，确保螺栓与螺母的螺纹配合顺畅，轴肩与螺母的贴合面平整无错位，异形段的结构过渡自然，既满足机械设计的结构合理性要求，也通过渲染呈现出真实工业零件的视觉效果，可用于机械装配演示、紧固件结构教学、产品方案展示等场景。
