家用台扇细密褶边防护网罩结构设计

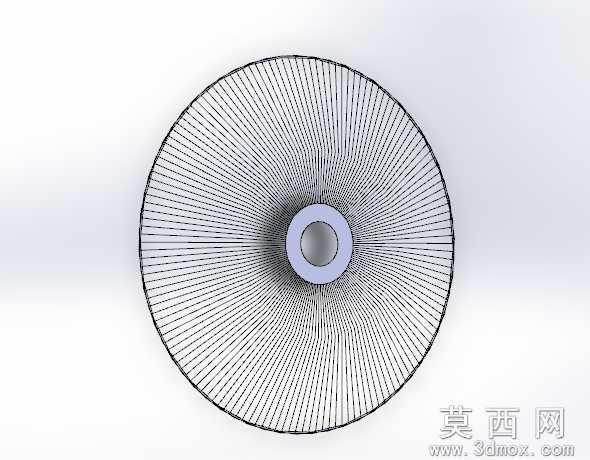

本作品为家用台扇前端褶边防护网罩的三维建模设计，整体采用正圆形对称结构，建模过程中首先以中心安装轴套为基准，绘制同心圆轮廓确定网罩整体外径与中心固定区域尺寸，中心轴套部分采用双层环形结构，内层预留电机转轴穿过的通孔，外层设置与扇头前盖匹配的安装卡位，保证网罩装配后的同轴度与连接稳定性。网面区域采用径向放射式细密筋条布局，单根筋条沿半径方向从中心轴套外缘延伸至外框边缘，相邻筋条间距控制在安全防护标准范围内，既能够避免手指触碰内部高速运转的扇叶，又尽可能降低对气流的阻挡损耗，保证风扇出风效率。外框边缘采用褶边卷边工艺结构设计，通过三维软件的扫掠、阵列特征完成整圈褶边的建模，褶边结构一方面能够强化网罩整体结构强度，避免网面受外力挤压发生变形，另一方面卷边处理可以去除边缘锐边，提升装配与使用过程中的安全性。材质渲染方面，网面筋条与外框采用哑光金属质感材质，模拟常见的铁艺喷塑网罩效果，中心轴套部分采用浅灰蓝色硬质塑料材质，还原家用风扇网罩的真实材质搭配，渲染过程中调整光线角度，突出细密筋条的放射状层次感与褶边结构的轮廓细节。设计过程中充分考量了防护网罩的实用性能，放射筋条采用等距阵列方式生成，保证整圈网面的疏密程度均匀一致，褶边结构的弧度经过多次调整，在保证结构强度的同时尽可能减少材料用量，整体模型结构完整，各部分衔接过渡自然，可直接用于风扇产品的结构验证、装配模拟以及外观方案展示，也可作为家电防护类部件设计的参考案例，帮助设计者理解径向阵列结构、卷边工艺在圆形防护部件中的应用逻辑。
