便捷安装式皮诺锁用电道结构设计

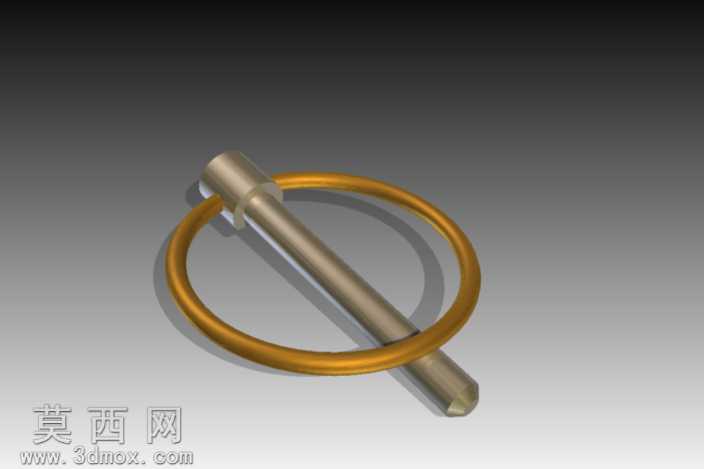

本作品为锁具配套的皮诺电道结构，采用Autodesk Inventor完成全参数化三维建模，建模过程中先对销轴主体进行回转特征创建，通过草图绘制销轴的阶梯轴轮廓，标注各段直径、长度以及端部倒角尺寸，添加同轴度、圆柱度等形位公差约束保证回转体精度，再对环形电道构件进行扫描建模，先绘制环形的中心路径草图，再绘制环形截面的圆形轮廓，沿路径扫描生成闭合的环形实体，对环形与销轴接触的位置添加配合间隙约束，保证两者装配后可灵活转动无卡滞。材质设置阶段，销轴主体赋予哑光金属钢材质，调整金属粗糙度参数为0.3，添加轻微的金属划痕纹理模拟实际机加工后的表面质感，环形电道构件赋予黄铜金属材质，调整黄铜的色泽饱和度与反光度参数，还原铜质构件温润的金属光泽，同时为两个构件添加环境反射效果，让金属材质的光影表现更具真实感。渲染阶段采用渐变灰色背景，布置三点式布光方案，主光源从模型左上方45度角照射，打出构件的主体明暗关系，辅助光源从右下方补光消除暗部死黑，轮廓光从模型后方照射勾勒出金属构件的边缘轮廓，提升模型的立体感，渲染输出时开启全局光照与环境光遮蔽效果，让构件接触位置的阴影过渡更自然，清晰展现两个零件的装配关系。结构设计上采用销轴与环形件分体组合的形式，销轴的阶梯轴结构可实现快速穿装定位，环形件的闭合圆环结构可与销轴形成稳定的转动配合，整体结构无多余复杂零件，符合便捷安装的设计需求，安装时仅需将销轴穿入对应安装位再套入环形电道即可完成装配，无需额外复杂紧固件，可有效降低装配工时，适配锁具内部的紧凑安装空间，各零件的尺寸参数均经过装配干涉检查，确保实际生产装配时不会出现尺寸冲突，零件的壁厚、倒角等细节均符合五金加工的工艺要求，可直接用于后续的机加工生产参考。
