剖分式滑动轴承座三维结构设计

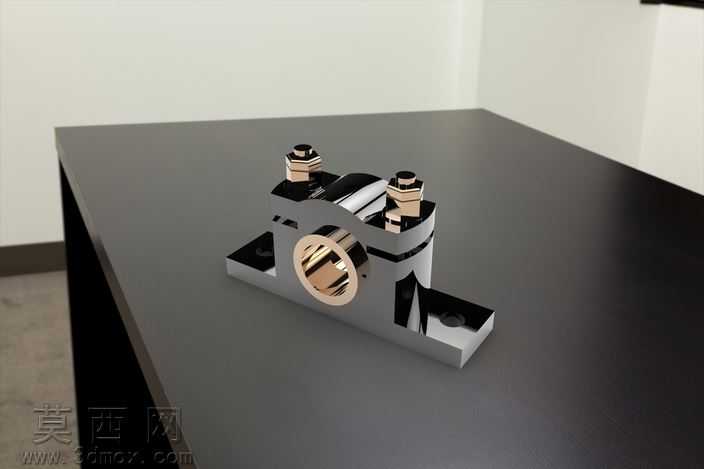

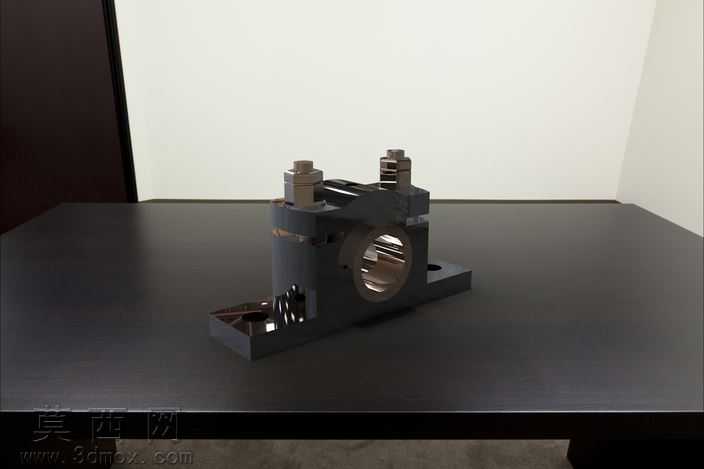

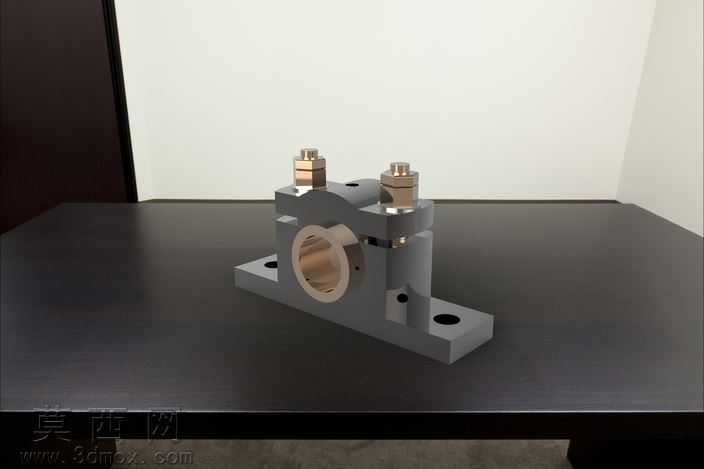

本模型为剖分式滑动轴承座结构，采用SolidWorks完成全参数化三维建模，建模过程遵循机械设计规范，对各部件的装配关系进行了完整约束，还原了实体轴承座的真实结构特征。模型整体由底座、轴承盖、轴瓦、连接螺栓、注油结构几个核心部分组成，建模时首先绘制底座的二维草图，通过拉伸特征生成带安装孔的方形底座基体，对底座安装孔进行沉头结构处理，保证螺栓安装后表面平整无凸起；随后构建轴承座的下半部分支撑结构，预留轴瓦的安装定位槽，对轴瓦配合面做同轴度约束的特征处理，保证后续装配的精度。轴承盖部分采用与底座匹配的弧形结构，通过两侧的凸台定位结构与底座实现精准对位，顶部预留注油孔通道，用于工作状态下向轴瓦内部输送润滑油，降低轴与轴瓦的摩擦损耗。连接螺栓组件采用标准件建模思路，还原了六角头螺栓、配套螺母的完整螺纹特征与垫片结构，螺栓穿过轴承盖与底座的对应安装孔，通过螺母锁紧实现轴承盖与底座的紧固，可模拟真实的装配锁紧效果。轴瓦部分采用铜质材质的特征设计，建模时还原了轴瓦的油槽结构，保证润滑油可以均匀分布在摩擦接触面。渲染阶段采用哑光金属材质模拟铸铁材质的底座与轴承盖，呈现出铸铁件特有的深灰哑光质感，轴瓦部分采用黄铜材质渲染，还原铜合金的金属光泽与暖色调质感，螺栓螺母采用镀锌钢材质，呈现亮银色金属质感；场景采用柔和的漫反射打光，避免生硬阴影遮挡结构细节，多角度展示了轴承座的整体外观、安装结构、连接细节与内部轴瓦配合结构。设计过程中充分考虑了该类轴承座的实际使用场景，安装底座的两个安装孔间距、轴瓦的内径尺寸、螺栓的规格都参照通用滑动轴承座的标准参数进行设计，保证模型的结构合理性与工程参考价值，整体结构无干涉、无特征错误，可用于机械结构教学、装配演示、相关设备的配套结构设计参考，清晰展现了剖分式滑动轴承座的装拆逻辑与工作原理，即通过松开顶部连接螺栓即可打开轴承盖，方便轴的安装与后期维护更换轴瓦，无需进行轴的轴向拆卸，适配多类传动轴的支撑需求。
