铁路轮对高精度三维结构设计

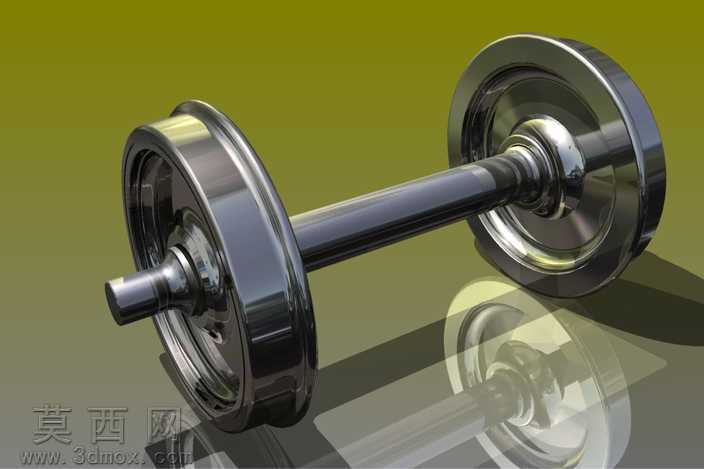

本作品为铁路走行系统核心轮对组件的三维设计成果，建模阶段依托参数化建模逻辑完成全结构搭建，首先依据铁路轮对的实际工程尺寸比例，依次完成车轴主体、两侧车轮的轮廓草绘，通过旋转特征生成车轮与车轴的基础实体，针对车轮踏面的锥度轮廓、轮缘的圆弧过渡结构、车轴两端的轴颈与防尘板座阶梯结构，均采用精准的尺寸约束完成特征构建，保证各部位形位公差符合轨道交通部件的设计规范。建模过程中对轮轴过盈配合的接触面做了精细化处理，通过装配约束还原轮对压装后的实际配合状态，避免出现结构干涉问题。材质设置阶段，针对轮对的金属材质特性，为车轮与车轴赋予高反光的合金钢材质，调整材质的粗糙度、金属度参数，还原锻钢部件经机加工后的细腻金属光泽，同时在场景中搭建了柔和的多光源布光系统，通过主光源、补光与环境反射的搭配，突出金属表面的高光过渡与结构棱角，渲染输出时采用全局光照计算，让轮对在反光地面上形成自然的倒影效果，清晰呈现部件的整体轮廓与结构细节。设计过程中重点考量轮对的受力传递逻辑，车轴作为核心承载部件，其阶梯轴结构的直径变化处均做了圆角过渡处理，避免应力集中问题，车轮的辐板厚度、轮辋宽度均参考实际运用场景的载荷要求做了匹配设计，整体结构完整还原了铁路轮对的装配关系与外形特征，既可以作为轨道交通机械结构的教学演示素材，也可为相关部件的结构优化、受力仿真分析提供精准的三维模型基础，帮助设计者直观理解轮对各部位的功能作用与结构设计逻辑。
