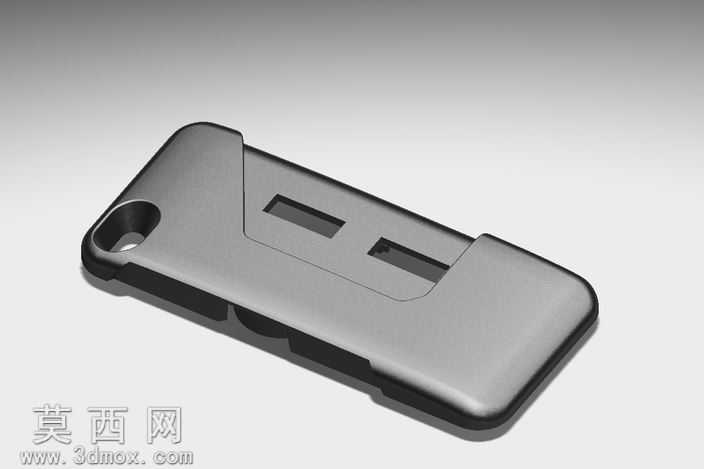

手机保护外壳注塑结构三维设计

本作品为数码产品配套的塑料保护外壳三维建模成果，建模过程围绕注塑成型工艺要求展开，首先基于目标数码产品的外形轮廓进行基准面搭建，精准提取产品边角弧度、侧边厚度、开孔位置的尺寸参数，确保保护壳与对应数码产品的装配贴合度达到使用要求。建模阶段优先采用实体拉伸与切除命令构建主体基础轮廓，针对外壳边缘的圆角过渡区域，通过可变半径圆角命令处理，避免注塑过程中出现应力集中导致的成型缺陷，同时提升成品握持的顺滑触感。外壳表面预留的两个矩形功能开孔，在建模时严格匹配对应数码产品的功能模块位置，开孔边缘做0.2mm的倒角处理，既保证功能模块正常外露使用，也避免开孔边缘的锐边划伤用户或刮蹭其他物品。侧边的圆形开孔为配套挂绳或外接配件预留，建模时同步做了孔位周边的加厚处理，提升该位置的结构强度，防止日常使用中出现孔位开裂的问题。材质渲染阶段选用哑光磨砂塑料材质，调整材质的粗糙度参数至0.6，还原日常塑料保护壳的亲肤触感视觉效果，同时添加轻微的环境反射效果，让渲染成品更具真实质感。结构设计上充分考虑注塑成型的脱模需求，外壳整体设置1.5度的脱模斜度，内部加强筋的厚度控制在主体壁厚的0.6倍，避免注塑冷却过程中出现表面缩痕，外壳内侧的卡扣结构采用均匀分布设计，共设置6处卡扣点位，每处卡扣的倒扣量控制在0.3mm，既保证保护壳与数码产品装配后的卡合牢固度，也方便用户拆卸时不会出现卡扣断裂的问题。建模完成后通过干涉检查命令验证整体结构，确认所有开孔、卡扣、边缘过渡区域不存在结构冲突，同时对壁厚进行均匀性分析，确保主体壁厚保持在1.2mm的均匀区间，符合注塑成型的工艺要求，避免出现充模不满或壁厚过厚导致的冷却变形问题。
