齿条小齿轮啮合传动机构三维设计

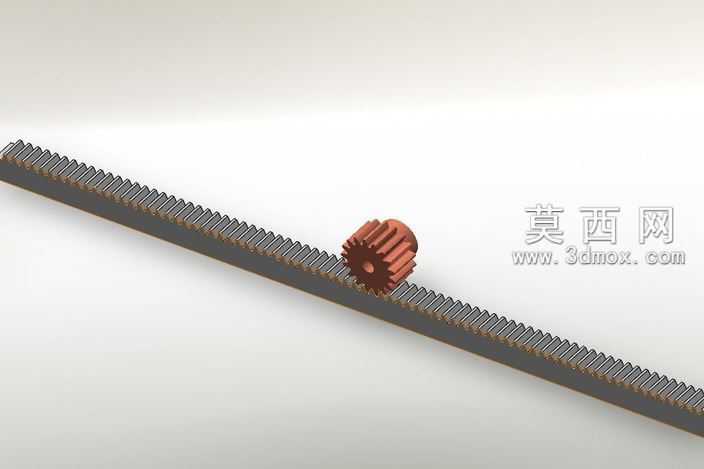

本作品为齿条与小齿轮组成的啮合传动机构三维模型，建模过程严格遵循齿轮传动设计规范，首先通过参数化建模方式确定小齿轮的模数、齿数、压力角等核心参数，绘制渐开线齿廓曲线后通过拉伸、阵列等特征生成小齿轮实体，保证齿形精度符合啮合传动的公差要求。齿条部分按照与小齿轮匹配的模数、齿距参数进行建模，将齿条的直线齿廓与小齿轮的渐开线齿廓进行装配约束，确保两者啮合间隙处于合理范围，既避免传动卡滞，也减少反向传动间隙带来的精度误差。材质设置上，针对齿轮齿条的实际应用场景，为两个零件赋予合金钢材质属性，调整金属材质的粗糙度、反射率参数，渲染后呈现出金属零件的哑光金属质感，同时通过光影效果突出齿面的加工纹理细节，直观展示零件的加工质感。结构设计层面，完整还原了齿轮齿条传动的核心结构，小齿轮的轮毂、齿圈部分做了合理的结构简化但保留关键装配特征，齿条的安装基准面做了平整处理，预留出后续装配所需的基准特征，能够直观展示旋转运动转化为直线运动的传动原理。设计思路围绕起重设备的直线驱动需求展开，齿轮齿条传动具备传动精度高、承载能力强、传动效率稳定的特点，适合起重场景下的直线位移驱动需求，建模过程中对齿根部分做了圆角过渡处理，模拟实际加工中的齿根强化工艺，降低应力集中风险，提升零件的结构强度表现。渲染阶段采用柔和的环境光搭配定向主光源，清晰呈现齿轮与齿条的啮合状态，每个齿的接触位置都通过光影做出明确区分，能够直观观察到啮合传动的接触点位，方便用于传动原理演示、结构方案验证等场景，模型整体比例协调，特征完整，可直接用于装配验证、运动仿真以及教学演示等用途。
