迷你淡菜造型注塑模具结构设计

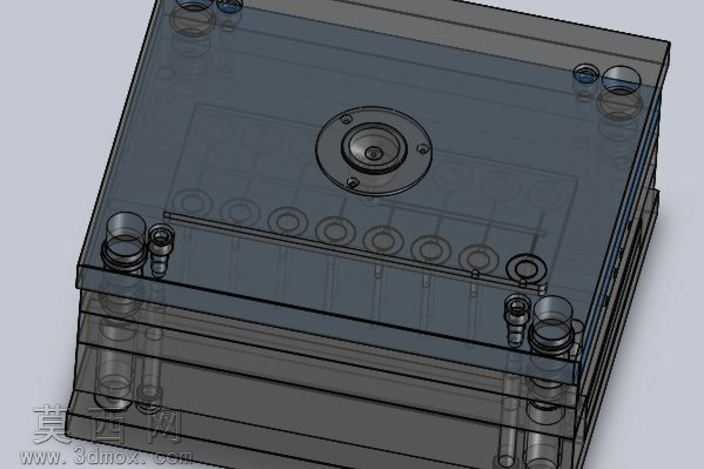

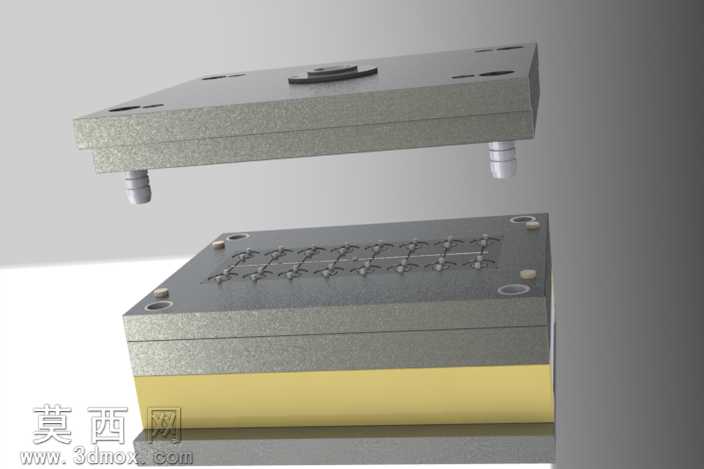

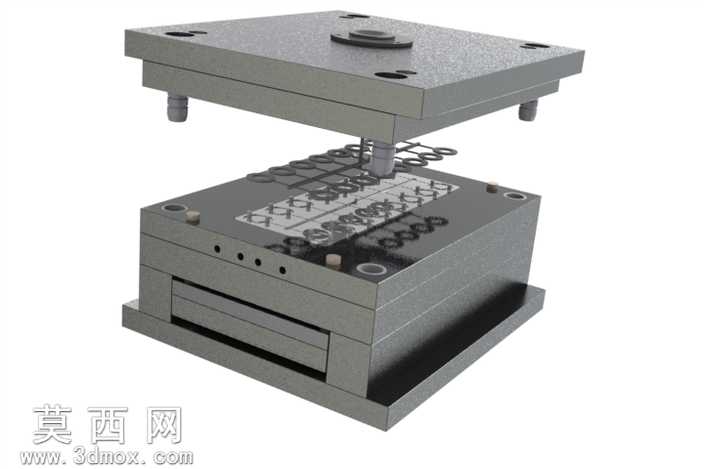

本作品为迷你淡菜造型的概念注塑模具三维设计，整体采用标准两板模基础结构进行拓展设计，建模过程中严格遵循注塑模具的设计规范，对模架各板件的尺寸、定位孔、导柱导套安装位进行了精准的参数化建模，保证各组件装配时的同轴度与配合精度。在分型面设计上，结合淡菜造型的曲面特征，对产品外轮廓的分型线进行了顺滑过渡处理，避免出现尖角、倒扣等不利于开模的结构，同时在型腔布局上采用一模多腔的排布方式，充分利用模架的成型区域，提升单次注塑循环的生产效率。材质渲染阶段，针对模具不同部件的材质特性进行了区分：上下模座、型腔型芯等钢质部件采用了磨砂金属材质，还原模具钢材的哑光金属质感，对导柱、复位弹簧等标准件分别赋予了抛光金属、弹簧钢的对应材质，清晰区分不同功能部件，让整体装配结构的视觉呈现更具层次感。结构设计上，在动模侧设置了顶出机构，搭配复位弹簧实现开模后的自动顶出与合模前的自动复位，浇注系统采用侧浇口进料的方式，进料位置设置在产品的非外观面，避免浇口痕迹影响淡菜造型的外观完整性，同时在模具内部预留了冷却水道的排布空间，可保障注塑过程中模温的均匀控制，减少产品成型后的翘曲变形问题。设计思路围绕迷你仿生造型的注塑成型需求展开，在保证模具结构具备实际生产可行性的基础上，将淡菜的仿生造型与模具的成型功能结合，既满足注塑成型的工艺要求，也通过概念化的结构排布展现了小型仿生产品注塑模具的设计逻辑，建模过程中对各部件的装配间隙、配合公差进行了合理预留，确保三维模型的装配关系完全符合实际模具的装配要求，可作为小型仿生注塑件模具设计的参考案例。
