立式桶装水红色金属存放架设计

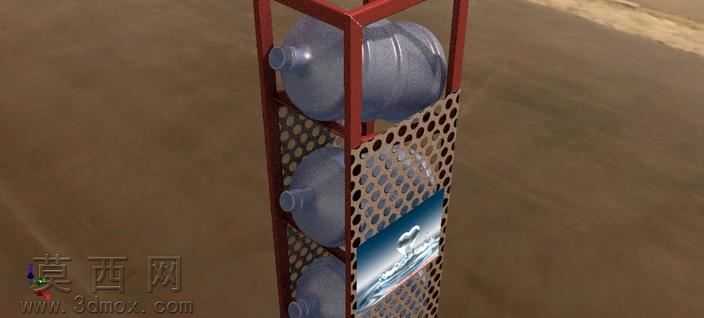

本作品为立式多层桶装水存放架的三维设计成果，建模阶段采用参数化建模思路完成整体结构搭建，首先确定架体的竖向承载逻辑，以四根等长的竖向方管作为主支撑构件，沿竖向均匀设置三层水平围合框架，每层框架由四根横向方管首尾拼接形成矩形围边，围边内尺寸匹配标准桶装水的最大外径，确保桶装水置入后不会发生横向滑脱，最底部增设十字交叉的横向支撑筋，分散底层桶装水的承重压力，避免架体长期承重出现底部变形。建模过程中对框架的连接节点做了精细化处理，所有杆件交接处采用共面贴合的布尔运算处理，还原真实金属焊接的接缝效果，未出现多余的破面或重叠几何体，整体模型拓扑结构规整，可直接导出用于工程拆图或3D打印验证。材质与渲染阶段，架体部分赋予哑光红色金属漆材质，调整材质的粗糙度参数至0.3左右，还原铁质货架经喷塑处理后的细腻磨砂质感，在杆件边缘处添加极细微的倒角效果，避免渲染时出现锐利的黑边失真问题；桶装水部分分为桶身与水体两部分设置材质，桶身采用半透明食品级PC塑料材质，调整折射参数为1.58、透明度为75%，模拟桶装水桶的通透质感，内部水体赋予淡蓝色半透明水材质，添加微弱的体积散射效果，还原真实饮用水的视觉观感；场景采用三点布光方案，主光源从侧上方45度角照射，打出架体的主体明暗关系，辅光源从另一侧补光弱化阴影死黑区域，顶部添加弱轮廓光勾勒架体的红色边缘，背景采用中性灰色渐变背景，突出架体与桶装水的主体视觉效果。设计思路上，整体采用窄长立式结构，充分利用竖向空间减少占地面积，四层竖向排布的仓位可同时存放四桶标准桶装饮用水，适配家庭、办公室、小型商铺等场景的饮用水存放需求，架体整体无多余装饰构件，所有杆件均承担结构承载作用，在保证结构强度的前提下尽可能精简用料，降低生产制造成本；每层仓位采用开放式围合设计，无需额外设置卡扣或固定件，桶装水可直接从上方竖向置入或取出，取放操作便捷顺畅，架体底部四个支撑脚做了微小的垫高处理，避免架体直接接触地面出现受潮锈蚀问题，延长产品的实际使用寿命。
