轴流式涡轮喷气发动机结构展示三维设计

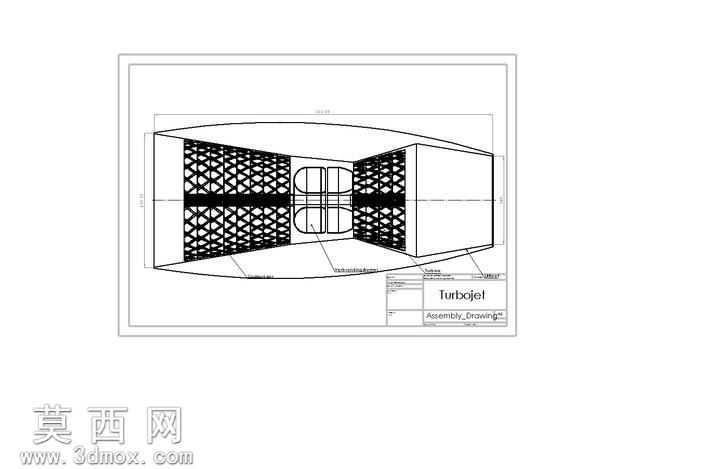

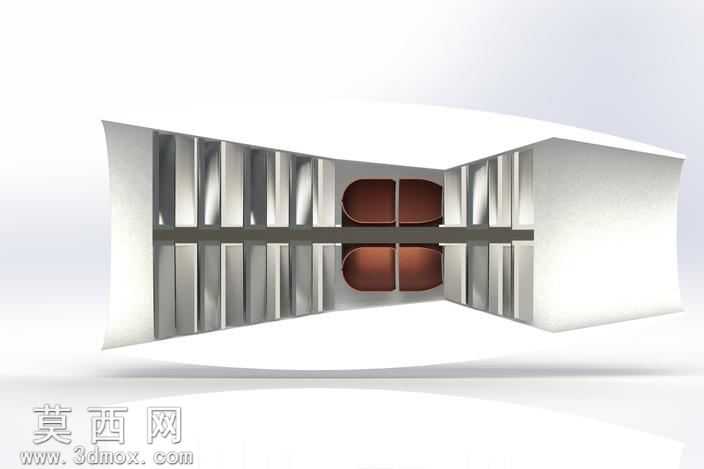

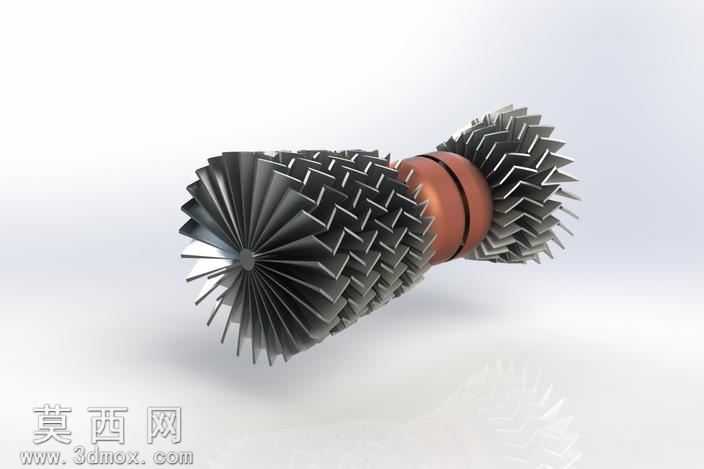

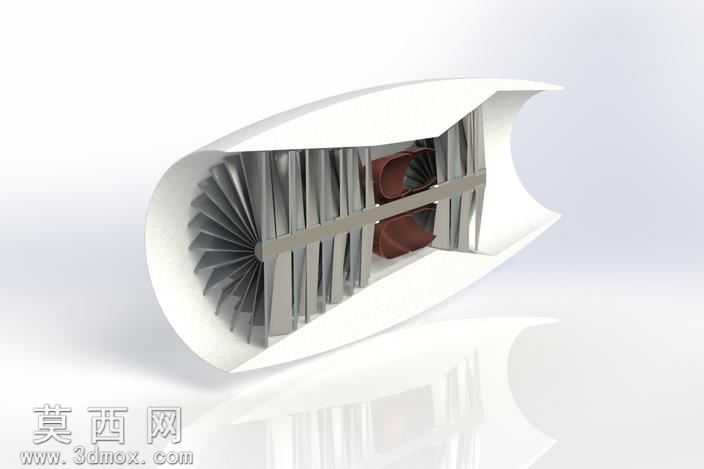

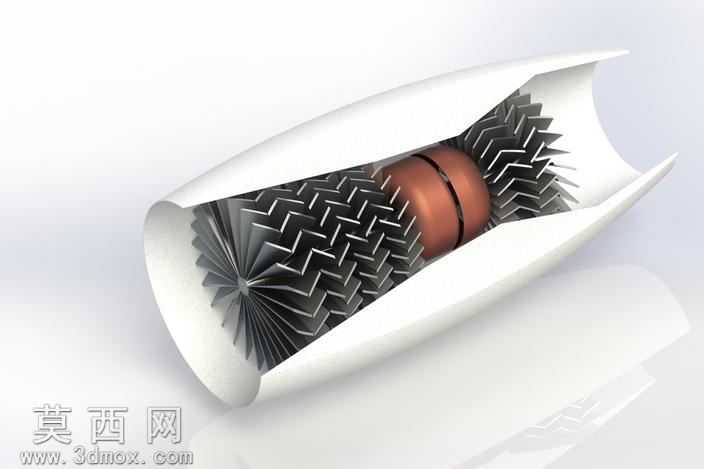

本作品为轴流式涡轮喷气发动机的三维结构展示模型，创作过程依托三维建模软件完成全参数化结构搭建，整体采用剖视展示的设计思路，将发动机外壳做半剖切开处理，完整呈现内部核心组件的排布逻辑与装配关系。建模阶段首先完成发动机外涵道壳体的曲面构建，通过放样、曲面裁剪命令打造流畅的气动外形轮廓，壳体边缘做圆角过渡处理，还原真实航空发动机外壳的流线型特征，避免生硬棱角破坏整体视觉协调性。内部结构建模严格遵循轴流式喷气发动机的工作逻辑排布，前端多级压气机叶片采用阵列命令完成批量生成，每一级叶片的扭转角度、叶型厚度都做差异化参数调整，还原轴流压气机逐级压缩空气的结构特性，叶片根部与轮盘的连接位置做倒角加固处理，模拟真实叶片的榫卯连接结构。中部燃烧室采用环形筒状结构设计，内外壁面添加散热肋片结构，还原燃烧室的混气燃烧空间特征，燃烧室与压气机、涡轮段的连接法兰做精准定位，保证整体装配的同轴度符合设计逻辑。后端涡轮叶片与前端压气机叶片形成对应排布，叶片采用耐高温合金材质的视觉表现，通过材质编辑器调整金属粗糙度、反射率参数，呈现高温工作部件的哑光金属质感；压气机叶片采用亮面航空铝合金材质，与涡轮段形成视觉区分；外壳采用轻量化航空复合材料材质，添加轻微的磨砂质感，区分内部金属构件的材质表现。渲染阶段采用工作室均匀布光方案，主光源从侧上方打亮剖视面的内部结构，辅助光源补全暗部细节，添加柔和的环境反射提升金属材质的真实感，整体渲染效果突出结构的层次感，让观者可以清晰区分压气机、燃烧室、涡轮段的不同功能区域。本模型以结构展示与审美表达为核心设计目标，没有做过度的工程细节冗余，重点突出轴流式喷气发动机的核心工作原理结构，通过半剖的呈现方式降低内部结构的理解门槛，既可以作为航空动力结构的科普展示素材，也可以作为三维建模曲面结构、装配逻辑的练习参考案例，整体模型装配关系严谨，材质区分清晰，渲染效果干净利落，完整呈现了轴流式涡轮喷气发动机的核心结构美感。
