简易离心式涡轮喷气发动机结构模型

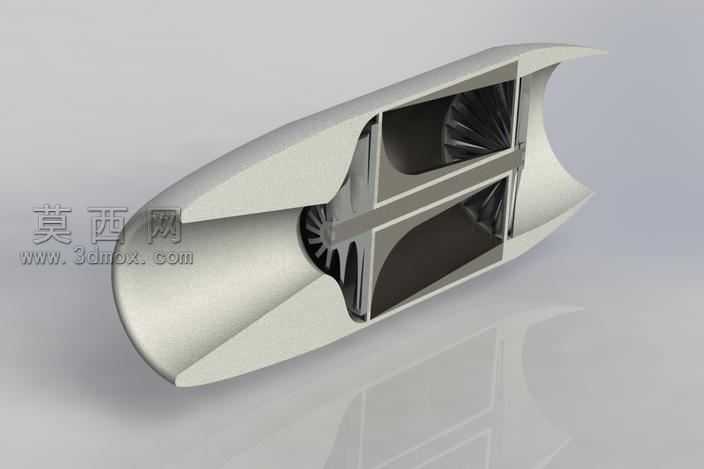

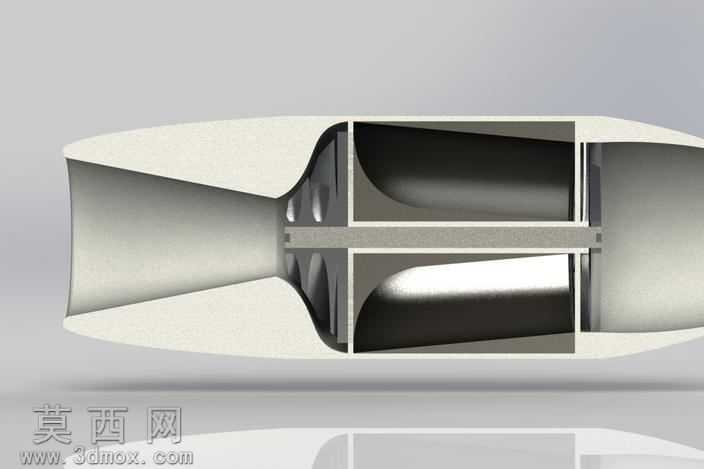

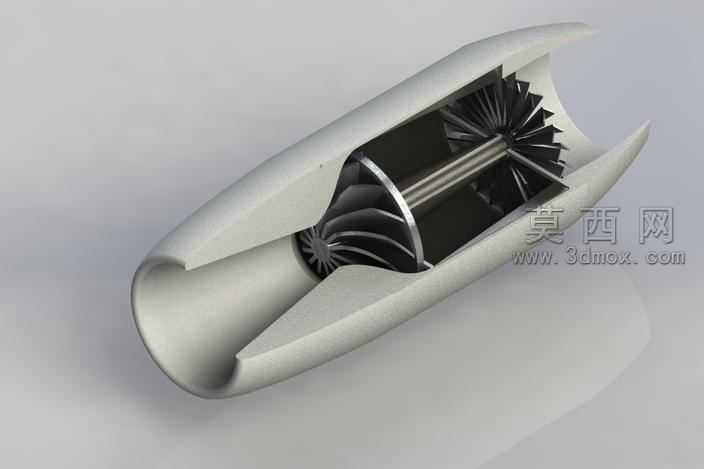

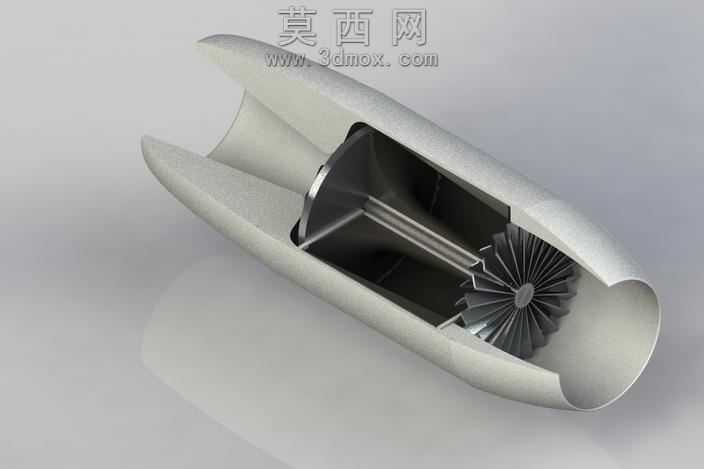

本模型为简化结构的离心式涡轮喷气装置三维建模作品，整体采用半剖视的呈现形式，将内部核心流道与功能部件完整展现，便于直观理解涡轮喷气装置的基础工作逻辑。建模过程中优先梳理了涡轮喷气装置的核心气流路径，从前端轴向进气段开始，先构建收敛型进气道曲面，保证进气气流能够平稳导入离心压缩段；压缩段的离心叶轮采用等厚叶片建模，叶片沿轮毂周向均匀排布，匹配扩压腔的渐扩曲面结构，实现进气动能向压力势能的初步转换。燃烧室段采用环形腔室结构，建模时简化了复杂的喷油与点火结构，仅保留腔室的流道轮廓，突出压缩后高压气流与燃气混合膨胀的空间形态；涡轮段与压缩叶轮同轴布置，涡轮叶片的曲面角度经过参数化调整，匹配燃气膨胀做功的气流导向，保证同轴传动的结构逻辑通顺。尾喷管采用收敛型结构建模，内壁曲面做平滑过渡处理，减少气流排出时的不必要阻力，还原喷气装置推力输出的末端结构特征。材质设置上，外壳部分采用哑光浅灰白色航空壳体材质，模拟轻量化机匣的质感；内部叶轮、轴系、腔壁采用哑光金属灰材质，区分内部承力部件与外部壳体的材质差异；半剖切面做平整化处理，清晰展示各部件的装配位置与层级关系。渲染阶段采用均匀的顶侧柔光布置，避免金属部件出现过强的反光干扰结构展示，阴影做柔化处理，让整体画面重点聚焦在内部结构的呈现上。设计思路上以科普展示为核心目标，省略了实际涡轮喷气发动机中复杂的管路、附件、冷却结构等非核心部件，仅保留进气、压缩、燃烧、涡轮、排气五大核心模块的基础结构，让初次接触航空动力结构的观者能够快速理清各部件的功能关联，理解离心式涡轮喷气装置的基础工作原理，整体建模比例协调，各部件同轴度对齐精准，流道曲面无破面、无错位，既满足结构展示的清晰度要求，也具备简洁规整的视觉呈现效果。
