汽车管路连接用绿色注塑接头结构设计

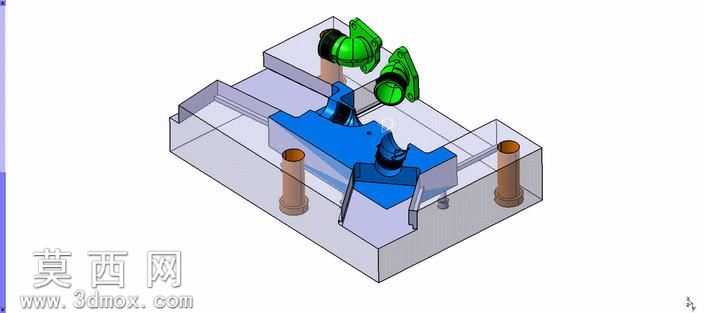

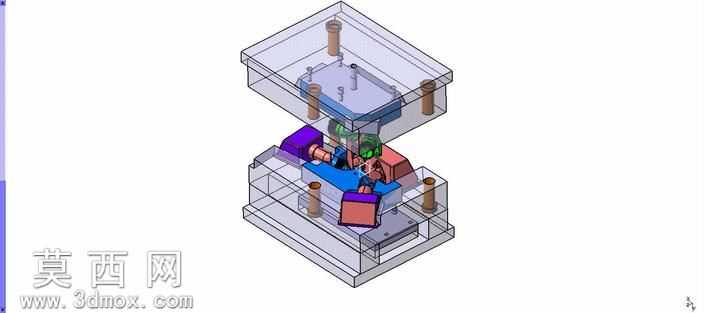

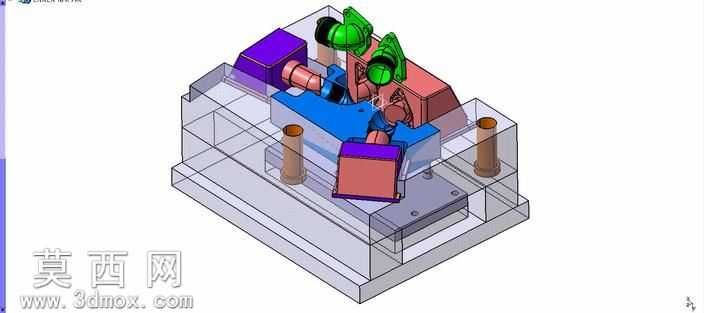

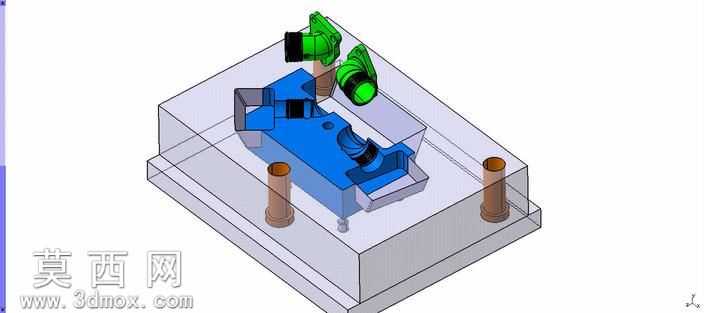

本作品为汽车管路系统配套的接头类注塑件三维设计，建模阶段采用参数化特征构建思路，首先基于汽车管路的装配空间、通径要求确定主体轮廓尺寸，以回转体特征为基础搭建接头的核心通腔结构，保证内部流道的顺滑过渡，避免流体输送过程中出现紊流、压损过大的问题。针对接头的安装定位需求，在主体一侧设计带安装孔的三角法兰结构，法兰端面预留密封槽位，可适配橡胶密封圈实现端面静密封，保障装配后的连接密封性；接头另一端设计标准外螺纹结构，螺纹段的起止位置做退刀槽与导向倒角处理，既满足螺纹加工的工艺合理性，也能提升装配时的导入顺畅度，避免螺纹错牙损伤。外观渲染阶段采用工程塑料常用的亮绿色哑光材质，还原玻纤增强PP材质的真实质感，同时对模型的棱边做统一的圆角过渡处理，既符合注塑成型的脱模工艺要求，避免尖锐棱边产生应力集中，也能提升零件安装操作时的安全性，防止划伤操作人员。结构设计上充分考虑注塑成型的工艺特性，主体壁厚保持均匀一致，避免壁厚差异过大导致的注塑缩痕、翘曲变形问题，在法兰与主体的衔接位置设置合理的加强筋结构，提升接头整体的结构强度，能够承受管路装配后的拉拔力与工作状态下的流体压力，同时加强筋的厚度按照不超过主体壁厚0.6倍的标准设计，避免筋位背面产生缩印影响外观质量。建模过程中对所有装配配合面做公差预留设计，法兰安装孔的位置度、螺纹段的同轴度、密封端面的平面度都按照汽车零部件的通用公差标准做参数约束，保证模型导出后可直接用于模具设计开模，也可导入装配环境完成整车管路的虚拟装配校验，验证与周边管路、安装支架的干涉情况，缩短产品开发的验证周期。
