汽车内饰塑料支撑结构件三维设计

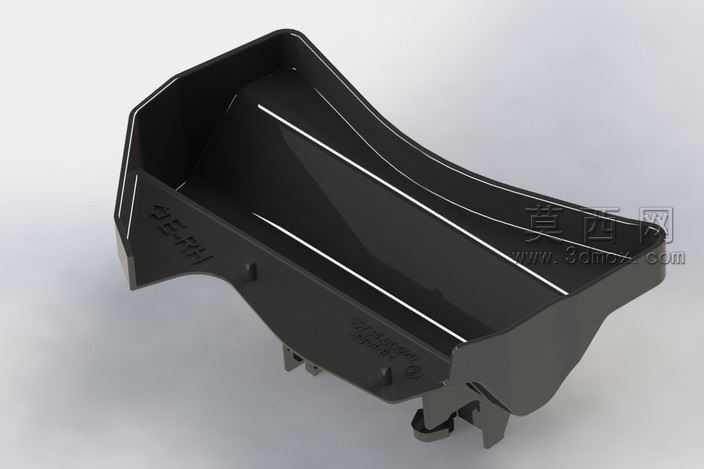

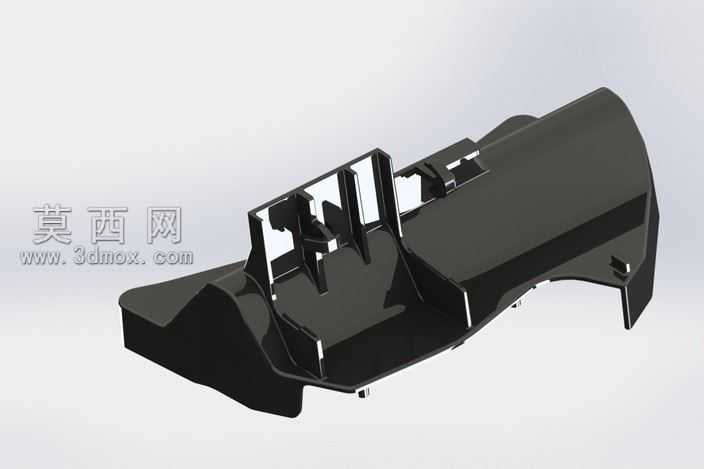

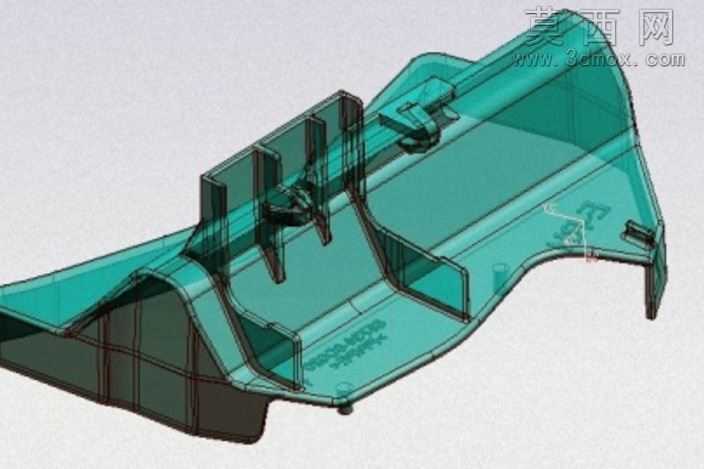

本作品为采用NX软件完成的汽车内饰类塑料支撑结构件三维建模设计，建模过程全程遵循注塑零件的设计规范与生产工艺要求，从结构合理性、装配适配性、成型可行性多个维度完成全流程设计。建模初期先梳理零件的功能定位，该零件作为内饰装配体系中的承载支撑构件，需要同时满足与周边内饰饰板、卡扣基座、线束固定位的装配匹配要求，因此首先通过草图绘制完成零件的整体轮廓基准，精准勾勒出零件随内饰曲面变化的不规则外轮廓，保证零件与周边安装面的型面贴合度。建模过程中采用实体建模与曲面建模结合的方式，主体薄壁壳体部分通过抽壳命令完成基础壁厚设置，壁厚取值严格遵循注塑工艺的均匀性要求，避免出现壁厚突变导致的缩痕、填充不足等成型缺陷。针对零件上的多组加强筋结构，逐一完成筋位的尺寸设计与位置排布，筋位厚度按照不超过主体壁厚0.6倍的规范设置，既保证了零件整体的结构强度，避免薄壁壳体出现受力变形，也兼顾了注塑成型时的材料流动与冷却效率，防止筋位背面出现外观缩印。零件上的卡扣安装位、定位柱、装配孔等特征，均按照汽车内饰零件的通用装配标准设计，定位柱设置了合理的拔模斜度，装配孔预留了适配公差，卡扣基座处做了局部加厚与圆角过渡处理，避免装配受力时出现应力断裂。模型完成后通过软件的分析功能检查了整体结构的拔模一致性，所有外露面与安装面均设置了符合开模要求的拔模角度，转角位置全部做了圆角过渡处理，避免尖锐转角带来的应力集中问题，同时也优化了注塑成型时的材料流动路径。模型的可视化展示采用半透明着色模式，能够清晰呈现内部的筋位排布与结构层次，直观展现零件的内部构造与设计细节，整体结构设计兼顾了功能实用性、工艺可行性与装配便捷性，可直接用于后续的模具设计、结构验证与装配干涉检查环节，为同类型内饰塑料支撑件的设计提供了规范的参考范例。
