涡轮压缩机轮三维结构设计作品

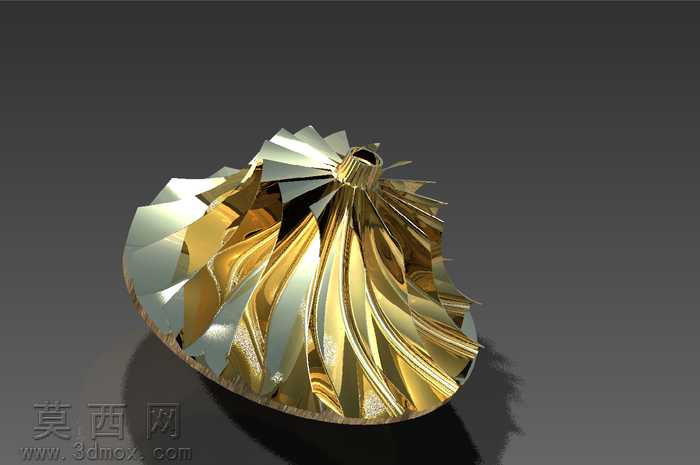

本作品为涡轮压缩机轮的三维建模练习成果，整体建模过程围绕离心式压气机叶轮的典型结构特征展开，首先通过草绘确定叶轮的子午流道轮廓，明确轮盖、轮盘的曲面边界走向，再针对每一片叶片建立空间翼型截面，通过放样、曲面缝合等操作构建出叶片的复杂扭曲曲面，精准还原了涡轮压缩机轮叶片从进气端到出气端的角度渐变、厚度过渡特征，保证叶片型面符合气动设计的基本流线要求。建模过程中重点处理了叶片与轮盘、轮盖的衔接位置，通过圆角过渡、布尔合并操作消除结构尖角，保证整体结构的连续性，避免后续工程应用中出现应力集中的问题。材质渲染阶段采用了高反射金属材质，模拟航空航天及工业压缩机常用的高温合金质感，调整环境反射参数与光影角度，清晰呈现出叶片曲面的流畅弧度与金属光泽，通过暗调背景突出叶轮的立体结构，让每一片叶片的扭曲形态、层叠排布关系都清晰可见。本次设计属于入门级的建模练习，重点在于掌握复杂空间曲面的构建逻辑，熟悉三维建模软件中曲面造型、实体合并、特征阵列的操作流程，在叶片阵列环节采用圆周阵列方式，保证所有叶片的角度、形态完全一致，还原真实压缩机轮的对称结构特征。虽然是初次尝试涡轮类零件的建模，作品依然完整呈现了压缩机轮的核心结构：中心的安装轴孔用于与传动轴配合传递扭矩，周向均匀排布的扭曲叶片负责对进入流道的气体做功，提升气体压力，轮盘部分的锥形轮廓匹配气体流动的走向，整体结构符合离心式压缩机叶轮的基本形态特征，能够帮助建模初学者理解此类动力零件的结构组成与曲面建模思路，为后续开展更复杂的流体机械零件建模打下基础。
