EL-60型空气压缩机结构三维设计

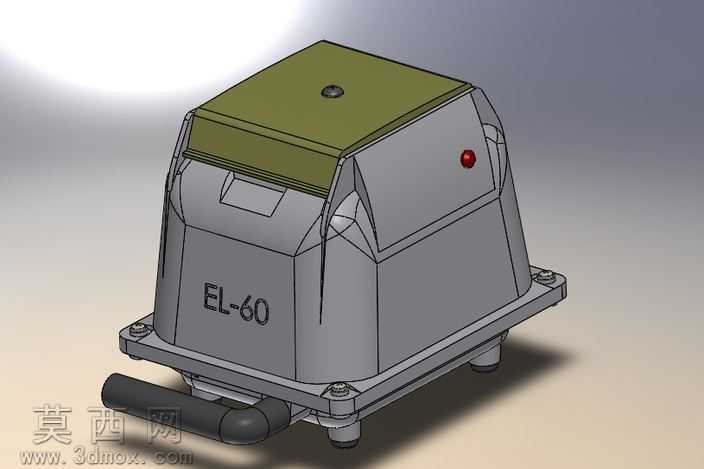

本作品为EL-60型空气压缩机的三维数字化设计成果，建模阶段依托三维设计软件完成全参数化构建，首先从设备底部的安装基座开始搭建，精准还原基座上的固定螺栓孔位、减震支脚的安装结构，确保基座的承重结构与实际安装逻辑完全匹配。随后依次构建主机壳体部分，主机壳体采用分块式建模思路，先勾勒出壳体的整体轮廓曲面，通过曲面缝合、实体加厚生成壳体主体，再对壳体表面的加强筋结构、侧面的指示灯安装位、正面的型号标识区域做精细化处理，保证壳体的外观弧度、边角过渡与实物一致。顶部的端盖部分单独建模，还原端盖的顶面凹陷结构、顶部的固定旋钮细节，端盖与主机壳体的配合面做了精准的公差匹配设计，确保装配时无干涉问题。侧面的排气接口部分，还原了黑色排气弯管的弧度、接口的连接法兰结构，弯管与壳体的连接位置做了密封结构的细节还原。渲染阶段采用工业产品常用的哑光金属材质模拟主机壳体的铸铝质感，顶部端盖采用军绿色哑光涂层材质，排气弯管采用黑色硬质橡胶材质，安装基座采用深灰色金属喷漆材质，指示灯采用半透明红色塑料材质，各部件材质的粗糙度、反光度参数经过反复调试，还原真实工业设备的视觉质感。灯光布置采用三点布光法，主光源从斜上方打亮设备主体，辅光源补全暗部细节，轮廓光勾勒设备边缘，搭配浅灰色渐变背景突出设备本身，最终渲染图清晰展现了设备的整体外观与结构细节。设计过程中充分考虑了空气压缩机的实际结构逻辑，对内部机芯的预留安装空间、壳体的散热结构、支脚的减震布局都做了合理的结构规划，所有可拆分部件都保留了独立的装配约束关系，可直接用于装配模拟、结构校核、产品展示等场景，完整还原了这款小型空气压缩机的外观特征与结构特点。
