多列对称布局CNG压缩机组三维设计

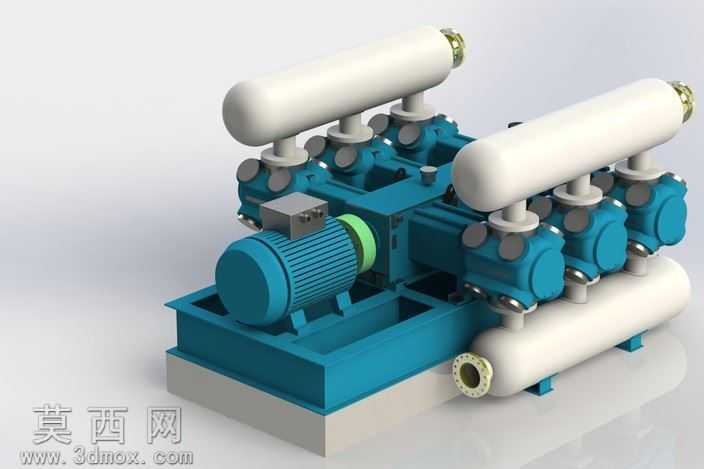

本作品为CNG压缩机组的三维建模设计成果，建模过程中严格遵循撬装式压缩设备的实际结构比例开展搭建，首先完成整体撬装底座的框架建模，采用一体化底座承载全部组件的设计思路，底座预留了设备安装定位槽、管线排布空间与地脚固定结构，保证整体设备的集成化安装特性。动力端部分完整还原了驱动电机的结构细节，包含电机壳体的散热筋结构、端盖连接位、输出端的联轴器连接结构，联轴器处的缓冲护圈也做了精细化建模，还原动力传递过程中的缓冲防护结构。压缩缸体部分采用对称多列排布的设计，左右两侧各设置三列压缩缸，每列压缩缸都还原了缸体、阀组安装位、连接管路接口的细节结构，各级进排气缓冲罐采用卧式与立式结合的排布方式，上方设置两列卧式进气缓冲罐，下方设置长条形卧式排气缓冲罐，缓冲罐的端部法兰接口、管嘴连接位都按照实际管路连接逻辑做了对应建模，各级缸体与缓冲罐之间的连接支管、固定管卡也逐一还原，保证管路走向符合气体压缩的工艺流程逻辑。建模过程中对各部件的装配关系做了严谨的约束设置，电机与压缩主机的同轴度、各列缸体的平行度、缓冲罐的安装水平度都按照实际装配要求设定配合关系，避免出现结构干涉问题。材质渲染阶段，底座采用金属哑光漆材质模拟撬装钢结构的质感，电机壳体采用铸铁深灰材质还原工业电机的外观，压缩缸体采用蓝绿色工业涂装材质匹配行业常用的设备配色，缓冲罐采用米白色哑光防腐涂层材质，连接法兰采用金属亮面材质区分不同功能部件，渲染后整体设备的层次感清晰，各部件的功能区分明确。设计过程中充分考虑CNG压缩机的实际工况需求，对称排布的多列缸体可以平衡运行过程中的往复惯性力，降低设备运行振动，集成化撬装结构可以减少现场安装的工作量，缓冲罐的排布位置兼顾了气流缓冲效果与设备整体的紧凑性，整体模型完整还原了该型CNG压缩机的结构特征与设计逻辑，可用于设备结构展示、安装教学、方案演示等场景。
