M8x1直式黄铜润滑脂注油嘴结构

　　在各类工业设备的润滑维护体系里，这类直式润滑脂注油嘴是承担润滑介质注入通路的核心小尺寸配件，日常在机床导轨副、冲压设备曲轴连杆节点、工程机械铰接销轴、输送线辊筒轴承座等需要定期补充润滑脂的位置都能见到它的身影，别看零件尺寸不大，一旦选型或安装不到位，会直接导致润滑脂无法顺利注入摩擦副，短时间内就会出现配合面干磨、温升异常、磨损加剧甚至零件抱死的设备故障。

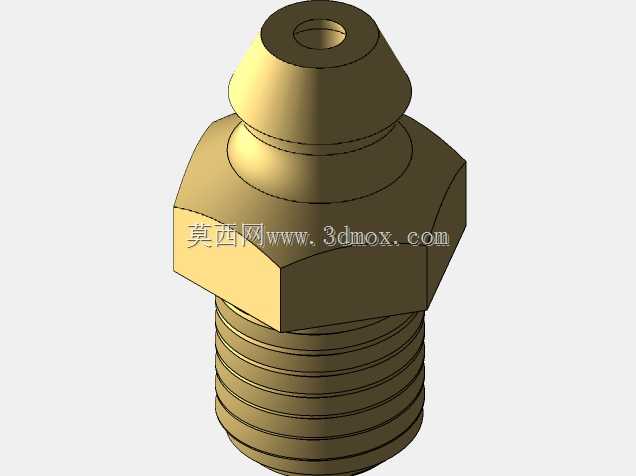

　　从结构设计逻辑来看，这个注油嘴采用外六角主体加外螺纹的安装形式，M8x1的细牙螺纹是行业内应用非常广泛的安装规格，细牙螺纹的螺距更小，拧紧后的自锁性更好，同时配合安装时在螺纹处缠绕密封生料带或者涂抹少量密封胶，就能有效避免润滑脂从安装螺纹缝隙溢出，也能阻挡外界的粉尘、切削液、水汽顺着安装间隙渗入轴承腔内部。主体下部的外六角结构是为了适配标准开口扳手或者套筒的拧紧作业，六角对边尺寸符合常规紧固件的尺寸规范，现场安装时不需要特制工具，用常规8号开口扳手就能完成拧紧操作，拧紧过程中要注意控制扭矩，因为这类油嘴多采用黄铜材质切削加工而成，材质本身硬度偏低，扭矩过大会导致六角棱边打滑变形，甚至螺纹断裂在安装螺纹孔内，后续取出断螺纹会耗费大量的维修时间。

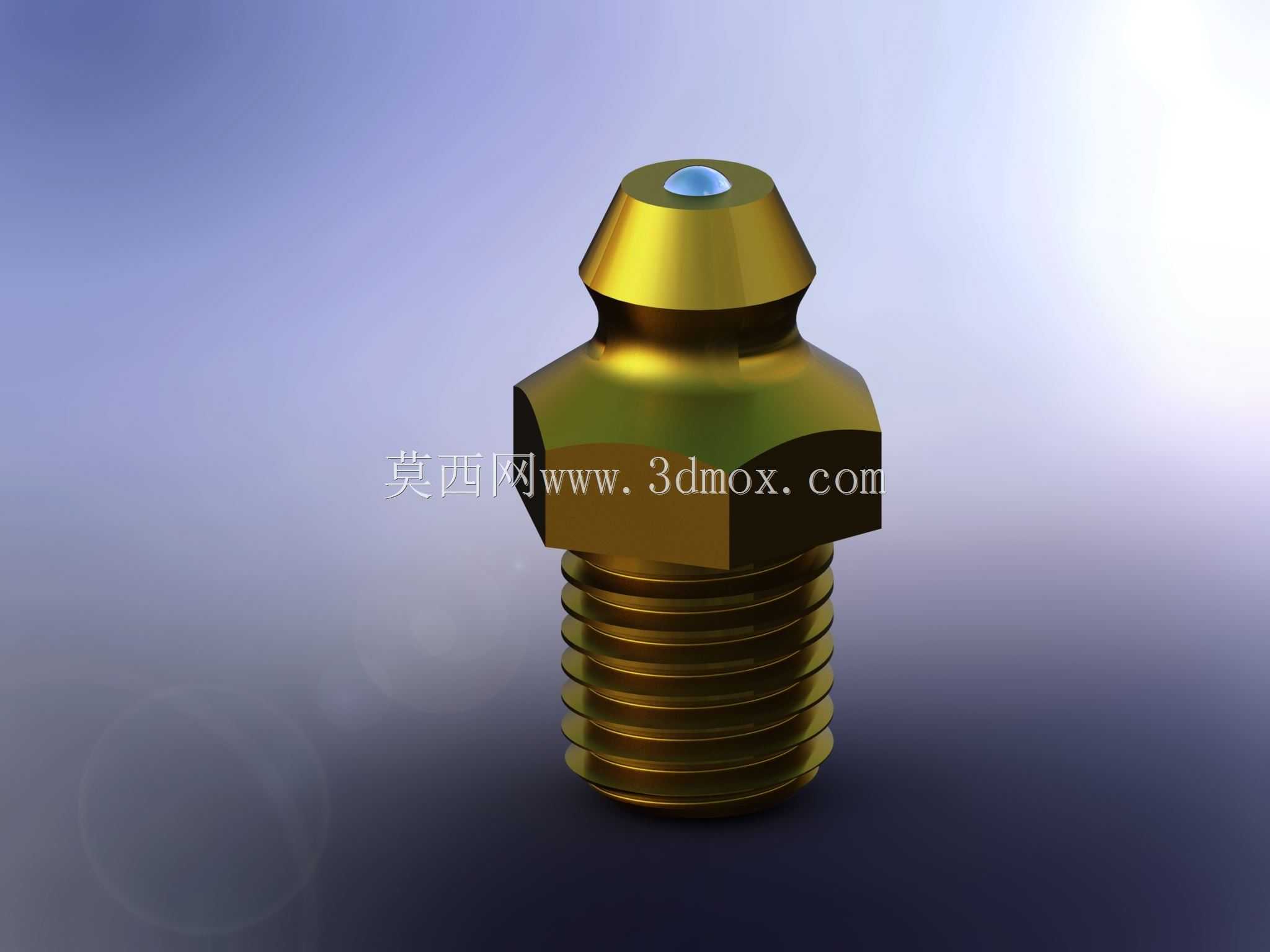

　　油嘴上部的锥面端头是和注油枪枪头配合的密封面，这个锥面的角度经过精准设计，能和标准手动、气动注油枪的枪头凹面形成可靠的线密封，注油时加压的润滑脂从枪头进入油嘴内部的通油孔，顺着直通的内孔通道直接注入设备的润滑腔室，直式的内部通道没有弯折拐点，润滑脂在通道内的流动阻力更小，即使是锥入度较低的高粘度润滑脂，也能在常规注油压力下顺利通过，不会出现通道堵塞的问题。端头顶部的小圆孔是润滑脂的出口，孔径尺寸经过匹配设计，既不会因为孔径过大导致日常存放时内部润滑脂受温度影响溢出滴落，也不会因为孔径过小导致注油时背压过高，增加注油作业的操作难度。

　　从安装边界来看，这个油嘴的整体轴向长度较短，安装后突出安装面的高度有限，适合安装在设备外侧空间局促、周边有其他结构遮挡的位置，不会因为突出尺寸过大被运行中的部件剐蹭磕碰导致断裂。和弯式油嘴相比，直式结构的通油路径更短，内部没有转角积留旧润滑脂的死角，长期使用后不会出现旧脂碳化结块堵塞通道的问题，维护周期更长。在实际选型过程中，除了匹配安装螺纹规格，还要注意安装位置的空间角度，如果注油位置正对设备外侧，操作注油枪时没有结构遮挡，优先选用这种直式油嘴，不仅采购成本更低，安装和后续注油维护的效率也更高；如果注油位置在设备内侧、被其他构件遮挡，才会考虑选用45度或者90度的弯式油嘴来适配注油枪的操作角度。

　　材质选择上采用黄铜作为加工原料，一方面是黄铜的切削加工性能优异，采用自动车床就能完成大批量的高精度加工，零件的尺寸一致性好，加工成本可控；另一方面黄铜本身的耐腐蚀性较好，在普通车间的潮湿环境、或者存在少量切削液溅射的工况下，不容易出现锈蚀卡死的问题，后续设备大修需要更换油嘴时，能轻松从螺纹孔内拧出，不会因为锈死导致螺纹孔损坏。另外黄铜材质的质地偏软，在和注油枪枪头反复配合压紧的过程中，锥面能产生微小的弹性变形，更好地填充配合面的微小间隙，提升注油时的密封性能，不会出现注油时润滑脂从配合缝隙处泄漏、导致注油压力不足的问题。

　　在三维建模过程中，要重点关注几个关键尺寸的精度控制：首先是M8x1外螺纹的大径、中径、小径尺寸要符合普通细牙螺纹的公差规范，螺纹收尾的长度要控制在合理范围内，避免螺纹过长导致拧紧后油嘴底部和安装面无法贴合；其次是上部配合锥面的角度和表面粗糙度，锥面角度偏差过大会导致和注油枪头配合时密封失效，表面粗糙度过高也会出现密封泄漏的问题；另外外六角的对边尺寸和对角尺寸要符合标准紧固件的公差要求，保证扳手能顺利套入，不会出现对边尺寸过大导致扳手无法卡入、或者对边尺寸过小导致拧紧时打滑的问题。内部通油孔的同轴度也要重点控制，避免钻孔时出现偏斜，导致通油孔壁厚不均，甚至钻穿外壁造成零件报废。

　　这类零件虽然属于设备上的小型辅件，但在设备的全生命周期维护中扮演着至关重要的角色，设计选型时不能因为零件小就忽略细节，要结合安装位置的空间、注油操作的角度、工况环境的腐蚀情况综合确定规格参数，才能保证后续设备润滑维护工作顺利开展，避免因为小零件失效导致大的设备故障。
