杠杆式手动板材剪切工装结构设计

　　这款手动剪切设备的结构设计，核心围绕小型钣金加工场景下的薄金属板裁切需求展开，在街边五金维修铺、小型金属加工门店、实训教学车间这类没有配置大型剪板设备的场景里，这类手动剪是处理小尺寸板材裁切的核心工具，不需要外接电源气源，完全依靠人力驱动杠杆增力结构完成剪切动作，对作业场地的适配性极强。从实际使用场景来看，它最常被用来裁切厚度1.5mm以内的冷轧钢板、1mm以内的不锈钢薄板，或是厚度更大的铝板、铜板等软质金属板材，也能胜任薄扁铁、小型金属型材的截断作业，相比手持铁皮剪，它的裁切刃口固定，作业时板材定位更稳，裁切出来的切口直线度更好，不会出现手持剪切时的刃口偏移、板材翘曲变形的问题，裁切效率也比手动持剪高出数倍。

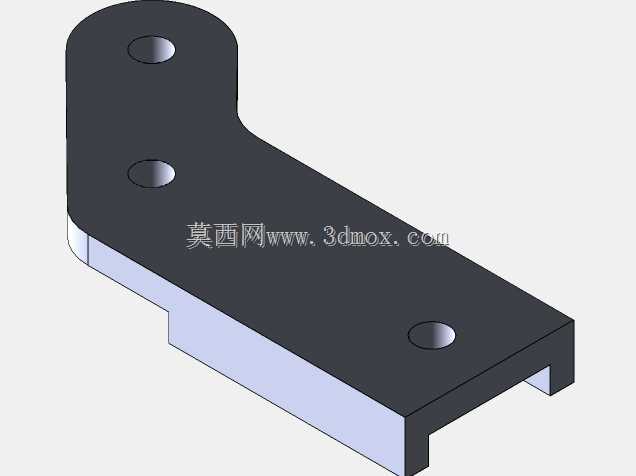

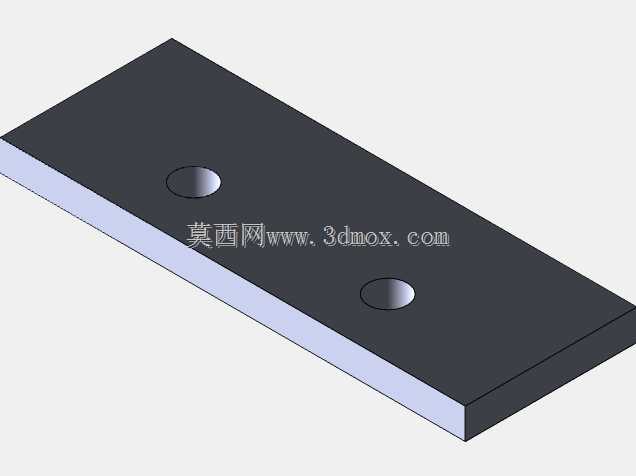

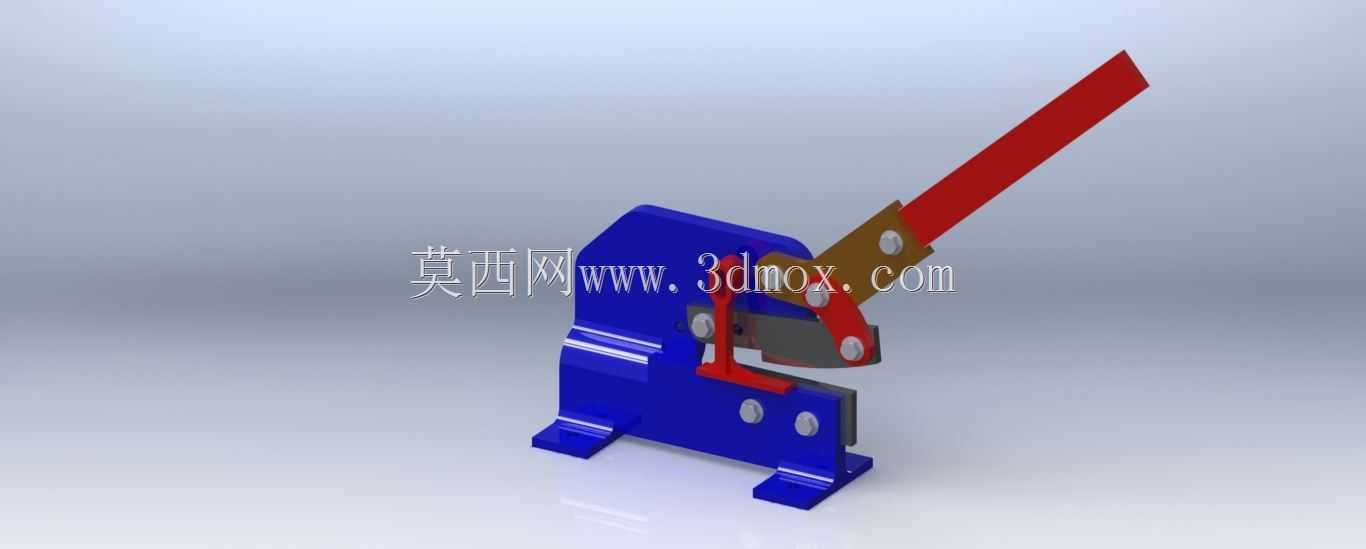

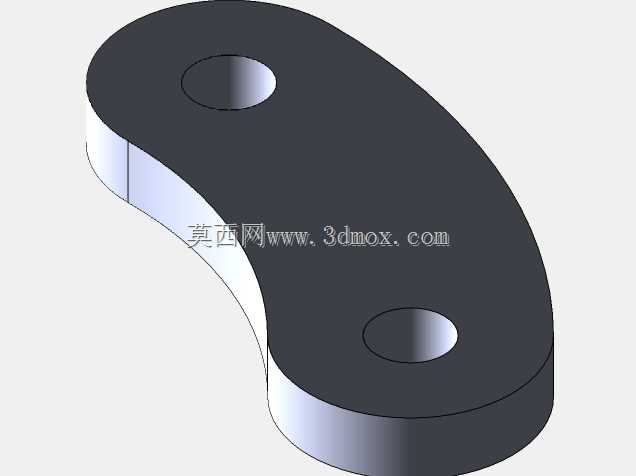

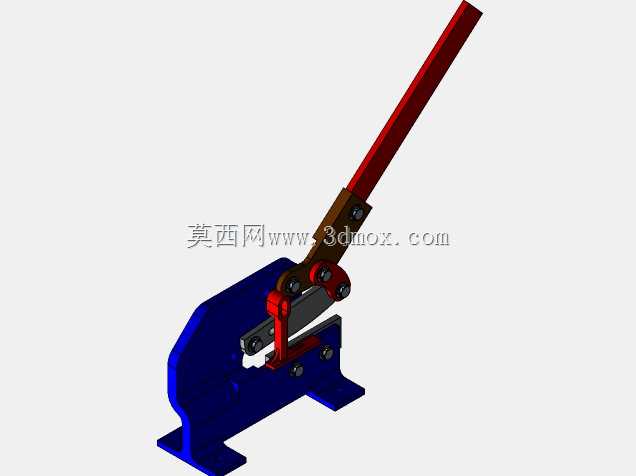

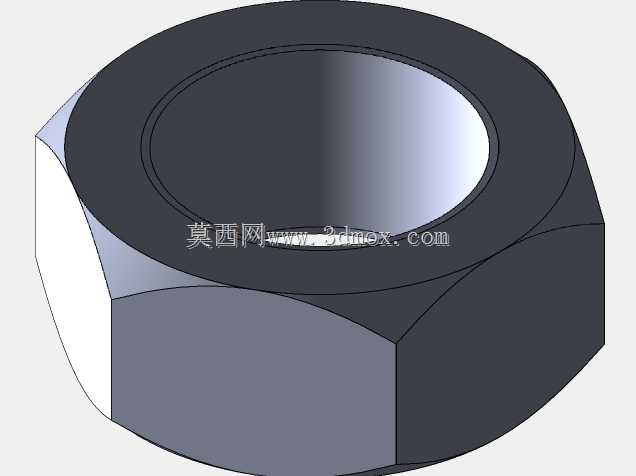

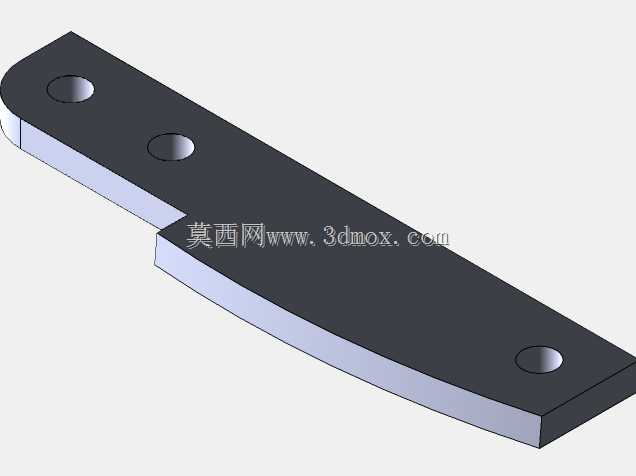

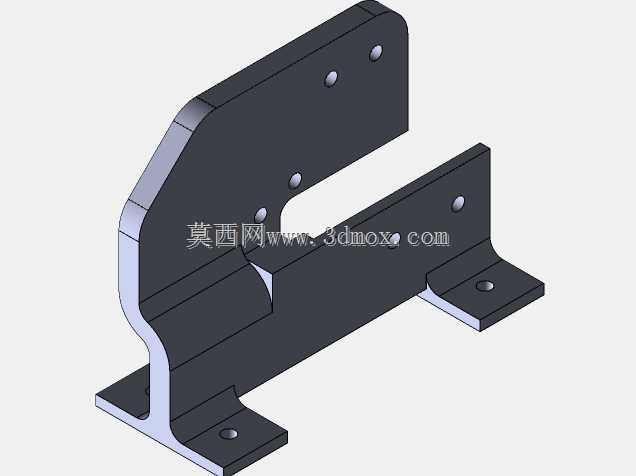

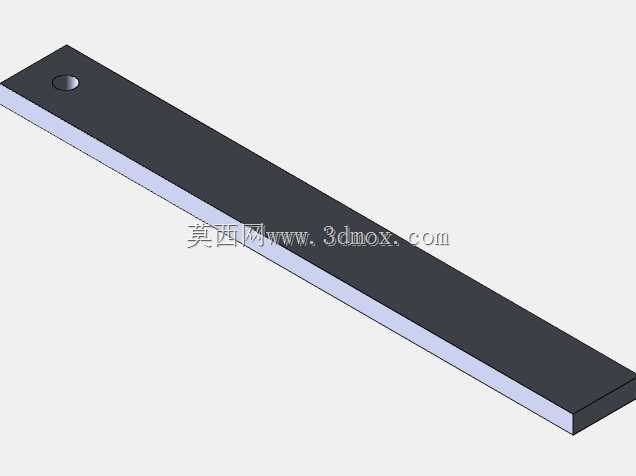

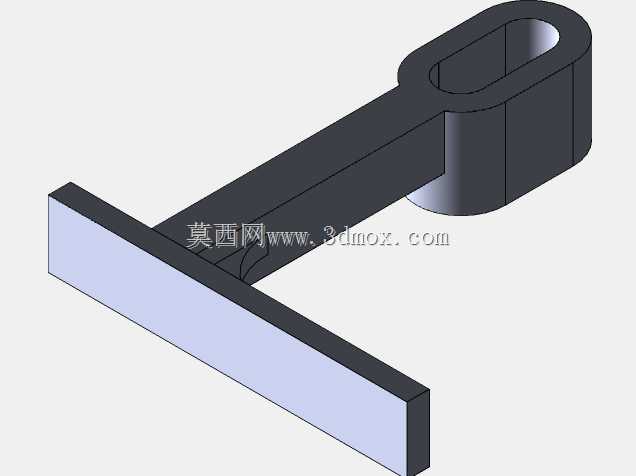

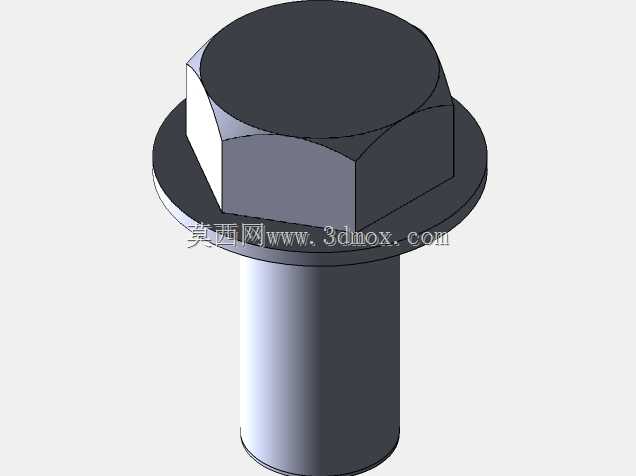

　　从结构设计思路来看，整套机构采用二级杠杆增力的传动逻辑，长操作手柄作为第一级力臂，通过中部的铰接销轴将人力传递到动刀架上，动刀架与机身之间的铰接点作为第二级杠杆支点，最终将人手施加的十几公斤操作力放大数百倍，传递到剪切刃口处，足以轻松切断常规厚度的薄金属板材。机身采用整体式铸钢支座结构，底部预留两个带安装孔的支撑脚，作业时可以通过螺栓将整机固定在木质或者钢制工作台面上，避免剪切作业时设备出现移位、翘动的问题，安装时需要保证机身底面与工作台面完全贴合，不能出现悬空点，否则受力时容易出现机身开裂的问题。固定刃口通过内六角螺栓紧固在机身的下支撑座上，动刃口则固定在摆动刀架上，两个刃口之间预留0.05-0.1mm的剪切间隙，这个间隙值会根据裁切板材的厚度做微调，裁切薄板时间隙调小，避免板材被挤入刃口缝隙出现毛边，裁切稍厚板材时可以适当放大间隙，降低刃口的磨损速度。

　　操作手柄的长度设计经过力臂核算，成年人单手下压即可达到足够的剪切力，不需要借助身体重量踩踏，手柄末端套有防滑绝缘套，避免冬季操作时冻手，也能防止金属手柄表面沾有油污时出现打滑。刃口部分采用合金工具钢材质，经过淬火处理后硬度达到HRC55-60，具备足够的耐磨性和抗冲击性，长期使用出现刃口磨损后，可以松开紧固螺栓将刃口拆下修磨，不需要更换整个机身结构，后期维护成本极低。设备的整体安装边界尺寸控制在长300mm、宽150mm、高200mm左右，手柄抬起时的最大高度不超过600mm，不会占用过多工作台空间，即使是面积不大的钳工工作台也能轻松安装放置。

　　在实际作业过程中，操作人员只需要将待裁切的板材送入两个刃口之间，靠紧机身侧面的定位挡块确定裁切尺寸，一只手扶住板材保持位置稳定，另一只手下压操作手柄即可完成裁切动作，整个裁切行程不到100mm，单次裁切动作耗时不超过两秒，小批量板材下料作业时的效率完全能满足生产需求。相比电动剪板机，它没有电路故障风险，不需要定期维护电机、传动带等部件，也不会产生作业噪音，在对噪音管控严格的居民区周边加工场所也能正常使用。结构上所有铰接转动位置都设计有自润滑衬套，长期使用也不会出现铰接点松旷、刀架摆动的问题，刃口的配合精度能长期保持稳定，裁切出来的工件边缘光滑，不需要额外做飞边打磨处理，能减少后续工序的工作量。针对不同的裁切需求，还可以通过更换不同形状的刃口，实现圆钢、扁钢等不同型材的裁切作业，拓展设备的适用范围，不过常规配置的平刃口主要针对板材裁切，裁切型材时需要更换对应型面的刃口，避免刃口出现崩缺。
