小型拖拉机农具挂载连接牵引杆结构

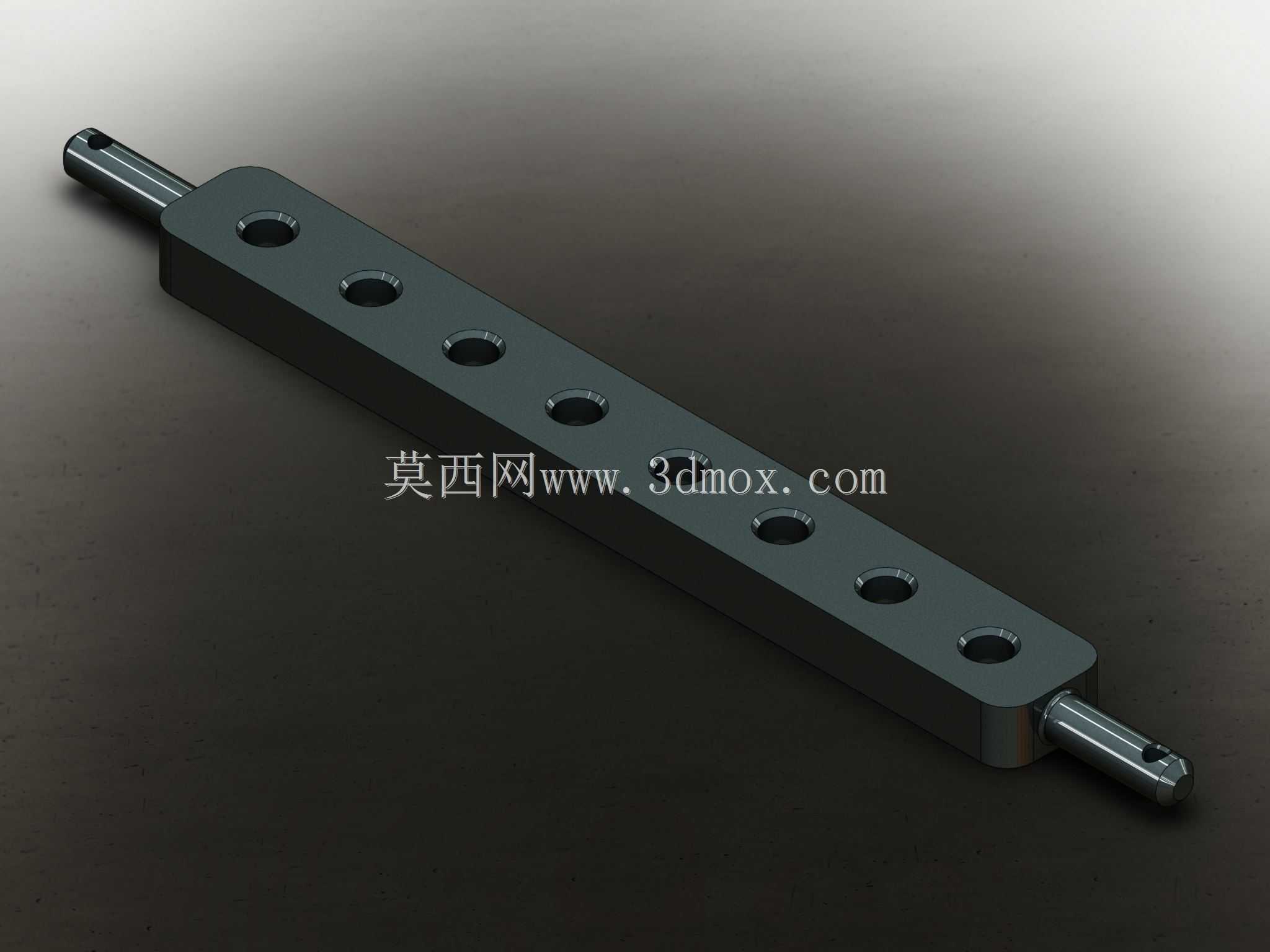

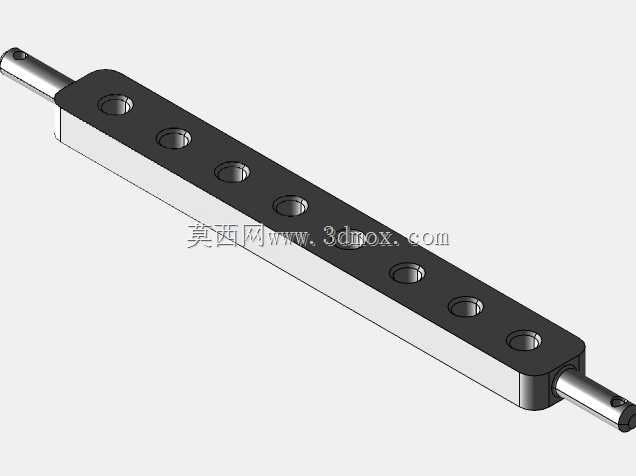

　　在丘陵山地小块耕地的农机作业场景里，这类小型牵引杆是拖拉机后悬挂系统里承担载荷传递的核心构件，区别于大马力轮拖的重型牵引架，它的适配对象是15-30马力段的小型手扶或小四轮拖拉机，主要用来挂载轻型犁、播种耧、小型耙具、拖斗等配套农具，作业时既要传递拖拉机行进的水平牵引力，还要抵消农具作业时产生的垂直方向跳动、侧向偏摆载荷，避免挂载点出现应力集中断裂的问题。从结构设计逻辑来看，杆体采用长条形等截面矩形钢坯加工的思路，没有采用复杂的焊接拼合结构，整体一体铣削成型，能减少焊接带来的应力变形与焊缝疲劳隐患，杆身沿轴向等距排布的多个通孔，是为了适配不同农具的挂接销距需求，农户在切换不同农具时不需要额外打孔调整，

　　只需要选择对应位置的孔位穿入挂接销即可，孔位的间距经过匹配常用轻型农具的挂接尺寸设计，覆盖了绝大多数常规小型农机具的挂接宽度范围。杆体两端伸出的同轴圆柱轴头，是和拖拉机后悬挂的牵引座配合的安装位，轴头端部加工的径向销孔，用来插入开口销或者锁紧销，防止作业过程中牵引杆从牵引座中脱出，轴头的直径和牵引座的安装衬套间隙控制在0.2-0.5mm之间，既保证牵引杆可以在一定范围内绕轴小幅转动，适配坡地作业时农具的角度倾斜，又不会因为间隙过大产生行驶过程中的撞击异响。从安装边界尺寸来看，杆体的总长度控制在适配小型拖拉机后悬挂的安装跨距范围内，不会因为过长导致转弯时杆体端部碰到拖拉机后轮，矩形杆身的厚度经过载荷校核，

　　能够承受不超过额定牵引力的冲击载荷，杆身的孔位边缘都做了倒角处理，避免挂接销安装时刮擦镀层，也能减少应力集中在孔边产生的裂纹扩展。实际田间作业时，这类牵引杆的受力工况比较复杂，耕地时犁体遇到土壤里的石块会产生瞬间的冲击载荷，这就要求杆体材料具备足够的韧性与强度，设计时没有在杆身上做多余的减重挖孔，就是为了保证杆体的整体抗弯截面模量足够，避免在冲击载荷下出现弯折。和普通的平板式牵引板相比，这种长杆式结构的挂接点位更多，侧向的抗扭能力更强，在挂载偏置农具的时候，比如侧边布置的播种机，不会因为单侧受力出现杆体扭转的问题。两端轴头和中间矩形杆身的过渡位置采用了圆弧过渡，没有直角台阶，就是为了降低过渡位置的应力集中系数，

　　这个位置是整个牵引杆受力最恶劣的区域，作业时的交变载荷很容易在直角位置萌生疲劳裂纹，圆弧过渡的设计能大幅提升构件的疲劳寿命。日常使用中，这类牵引杆不需要复杂的维护，只需要在每季作业前检查轴头的磨损量、孔位的变形情况，如果挂接销孔因为长期磨损出现椭圆变形超过1mm的时候，就需要及时更换或者扩孔镶套修复，避免因为孔位间隙过大导致作业时挂接销断裂。在进行三维建模的时候，要重点关注各个孔位的位置度公差，保证两端轴头的同轴度，不然安装的时候会出现轴头穿不进牵引座衬套的问题，孔位的轴线要和杆体的安装基准面垂直，避免挂接销穿入后出现别劲的情况，加剧销和孔的磨损。
