适配Arduino的SparkfunGPS扩展盾板三维设计

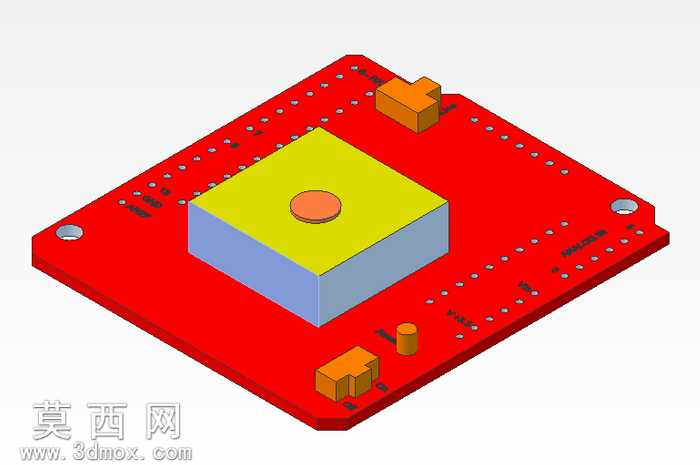

本作品为适配Arduino开发平台的Sparkfun GPS扩展盾板三维建模成果，建模过程围绕实物硬件的真实结构展开，首先依据盾板的实际尺寸完成PCB基板的轮廓绘制，还原红色阻焊层覆盖的板体外形，精准定位板边的两个安装固定孔位，确保孔位直径、孔心距与实物完全匹配，满足后续装配的尺寸精度要求。建模时逐一还原板上的核心元器件结构：中心位置的GPS核心接收模块采用分层建模方式，底层为浅蓝灰色的模块基座，中层为亮黄色的屏蔽罩主体，顶部还原橙色的标识触点，各层的厚度、长宽比例均参照实物比例设置，还原模块的堆叠装配关系。板体上的橙色接插件分别对应不同功能接口，包括侧边的通讯接口座、电源接口座，建模时还原接插件的凹凸卡扣结构与引脚排布，同时还原板面上的小型圆柱形橙色功能按键，以及板体四周均匀排布的排针焊盘点位，所有点位的间距严格遵循Arduino标准扩展盾的引脚间距规范，确保与Arduino主控板的装配匹配度。材质渲染阶段，为PCB基板赋予哑光红色阻焊材质，表面添加细微的磨砂质感模拟真实PCB的触感，金属接插件赋予亮面橙色工程塑料材质，屏蔽罩部分分别赋予不同的哑光塑料材质区分层级，安装孔位内部还原金属化过孔的银色金属质感，板体边缘做轻微的倒角处理避免尖锐棱角，还原真实PCB板的工艺细节。设计思路上以还原硬件的真实装配关系为核心，所有元器件的位置、高度均参照实物设置，既可以用于电子项目的结构装配验证，也可用于教学演示中展示GPS扩展模块的硬件构成，模型整体结构完整，各部件无重叠错位，可直接导入各类三维软件进行装配干涉检查、结构展示或二次设计修改。
