SICK RE13系列磁性安全传感器三维模型

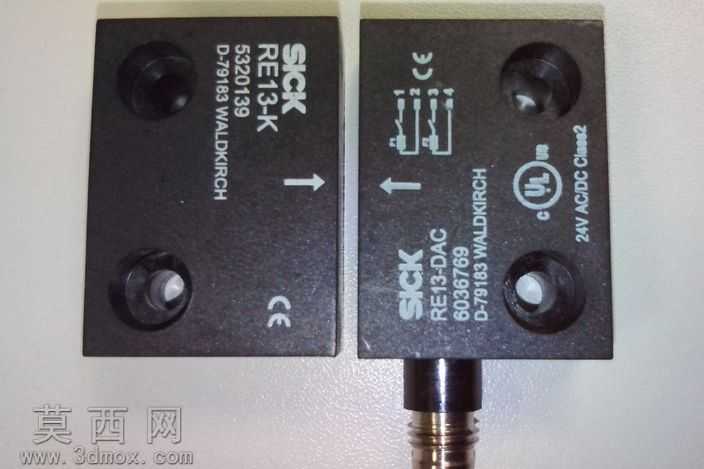

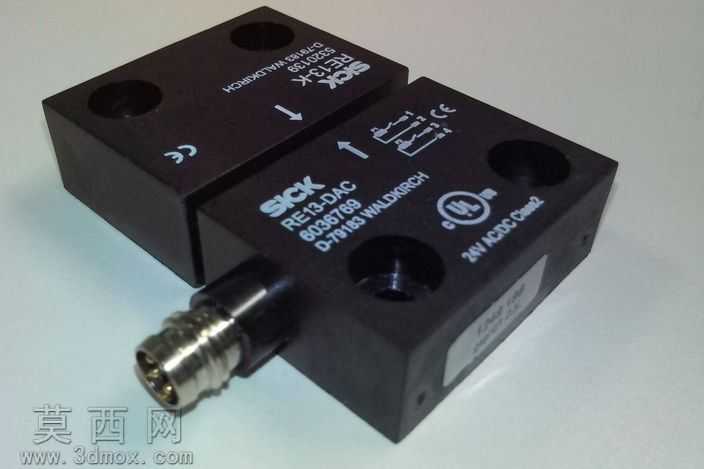

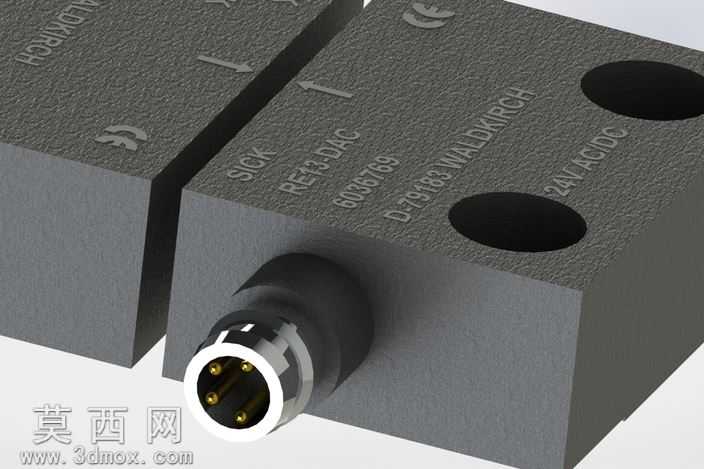

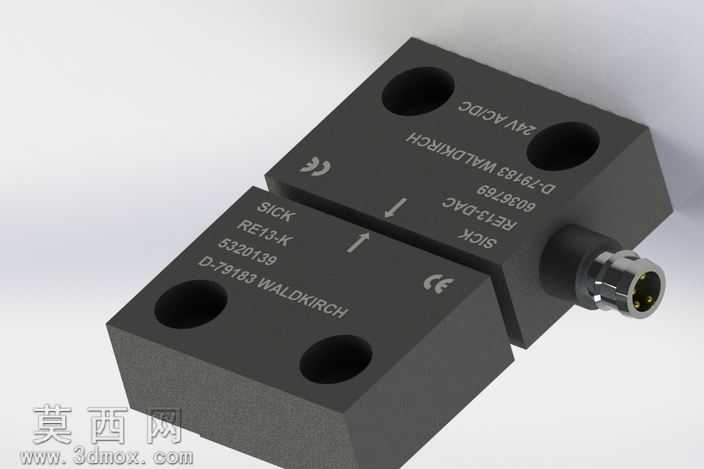

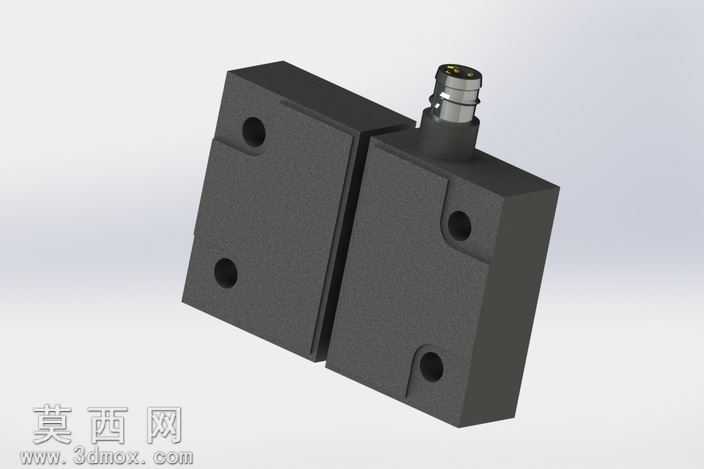

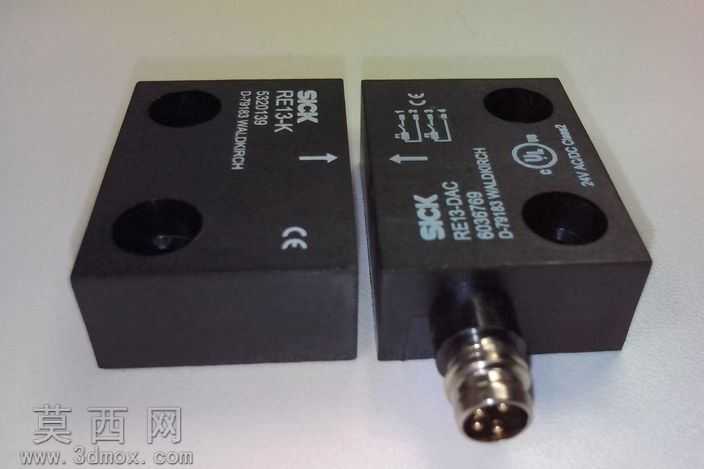

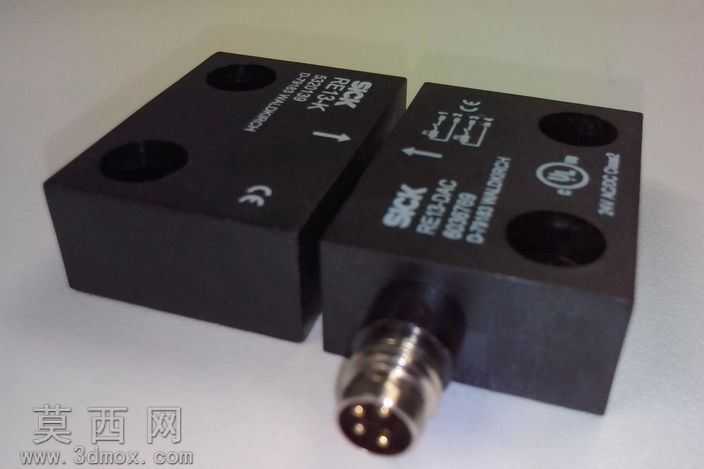

本模型为SICK品牌RE13系列磁性安全传感器的高精度三维建模成果，建模过程严格参照实物测绘尺寸与官方产品手册参数，在SolidWorks环境中完成全参数化结构搭建，整体还原度达到工业应用级标准。模型完整复现了传感器的分体式配对结构，包含触发端与接收端两个独立方块主体，两个主体均采用切角长方体的工业造型设计，表面的安装沉孔做了精准的深度与孔径匹配，可直接用于虚拟装配场景中的安装位适配校验。建模阶段对细节特征做了精细化处理：主体表面的品牌标识、型号编码、CE认证标识、接线极性箭头、电压参数等丝印内容，采用草图包覆命令实现与实物一致的凹陷蚀刻效果，避免了简单贴图带来的失真问题；侧端的M12航空连接器接口单独建模，还原了金属接头的插针结构、锁紧螺纹与密封圈细节，接口与主体的衔接处做了圆角过渡处理，完全匹配实物的注塑包边工艺特征。材质渲染环节，传感器主体外壳赋予哑光黑色工程塑料材质，调整了粗糙度参数还原工业PA材质的微磨砂质感，避免塑料材质出现过度反光的失真效果；航空接头部分赋予镀镍金属材质，添加细微的金属划痕与使用痕迹贴图，还原工业接插件的真实金属质感；表面丝印字符采用浅灰色哑光油墨材质，与黑色主体形成自然的对比度，还原实物的印刷标识效果。结构设计上，两个配对主体的感应触发面做了平行度约束，安装孔位的中心距严格匹配官方安装尺寸，模型保留了完整的装配约束关系，可直接用于工业安全防护场景的布局仿真，验证传感器的触发距离与安装位置合理性。整体建模过程遵循工业元件建模规范，所有特征均采用可编辑的参数化草图与拉伸、切除、圆角等基础特征构建，未出现不可编辑的导入特征，方便后续使用者根据同系列不同型号的参数调整尺寸，适配不同的设计场景需求，可直接用于自动化设备的虚拟装配、工业产线仿真、产品宣传渲染等多种场景。
