按动式金属机械铅笔完整结构设计

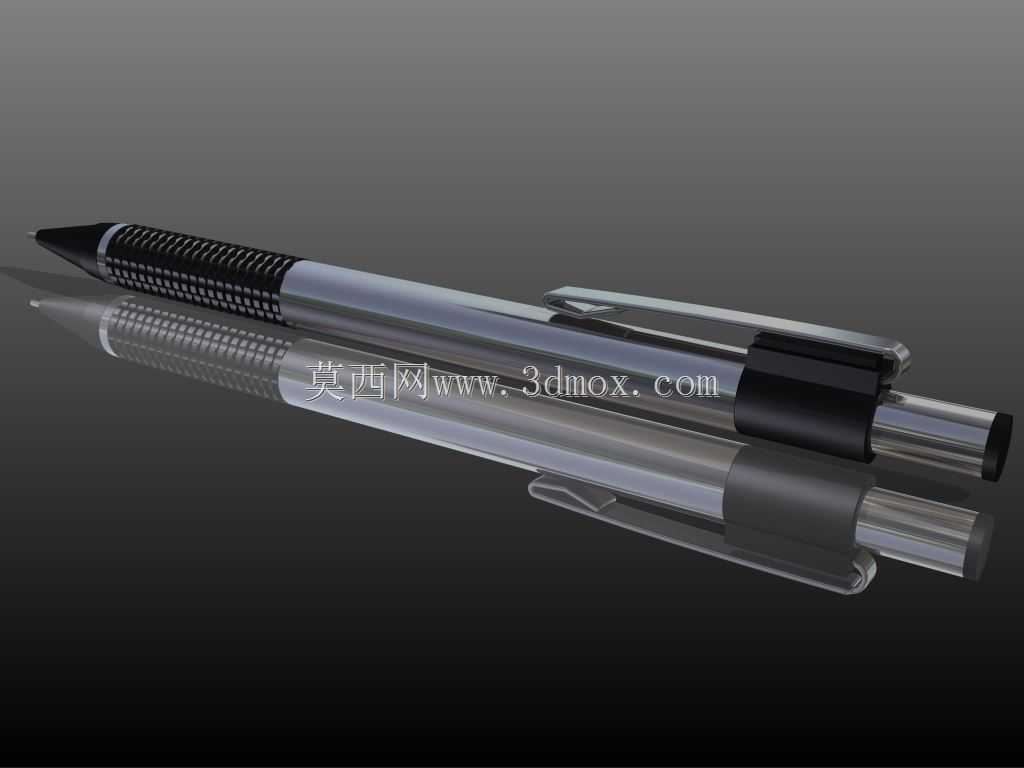

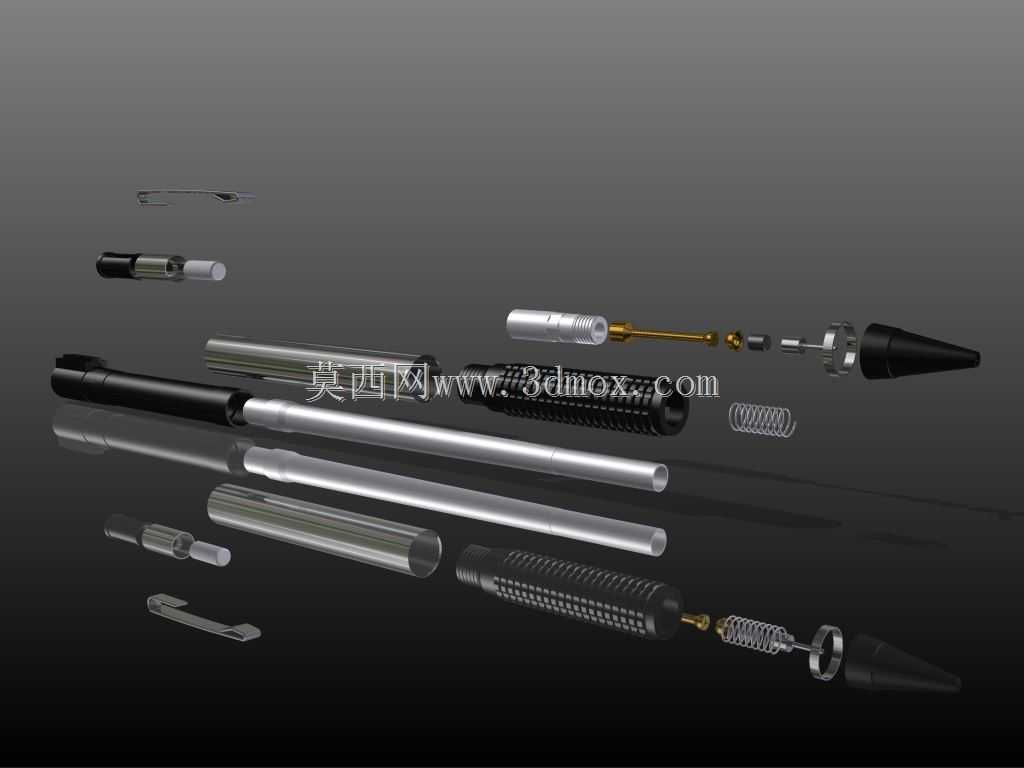

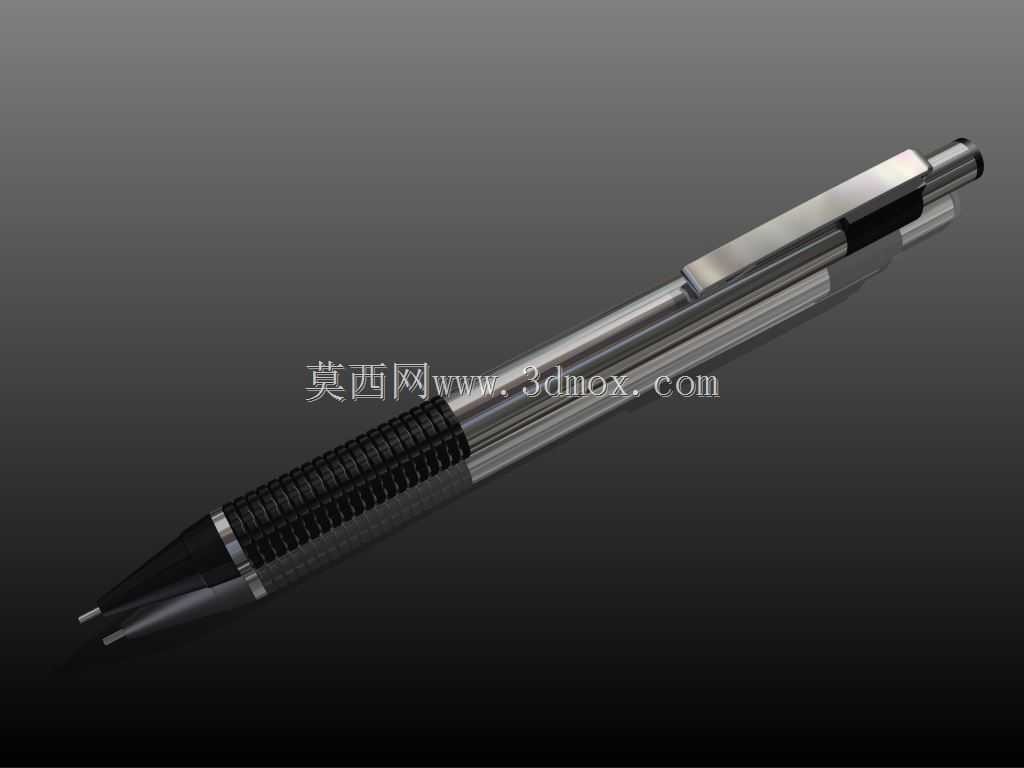

　　日常办公、工程制图、学生书写场景中，机械铅笔是替代传统木质铅笔的高频使用工具，相比需要反复削切的木质铅笔，这类按动式机械铅笔可通过内部机构持续推出铅芯，适配长时间连续书写、精细线条绘制的需求，尤其在机械制图现场作业、手绘方案草稿阶段，稳定的出芯长度与握持手感能有效降低操作中断频率，提升绘图与记录效率。这款机械铅笔的整体结构覆盖了外笔杆、笔夹、防滑握套、笔尖组件、按动出芯机构、内部储芯管所有核心零件，所有零件的配合公差均按照日常手持文具的使用场景设定，笔身主体采用金属薄壁圆筒结构，壁厚控制在0.8mm，既保证了手持时的配重质感，又不会因整体重量过大造成长时间书写的手部疲劳，笔身总长度控制在145mm，最大外径12mm，适配常规笔袋、

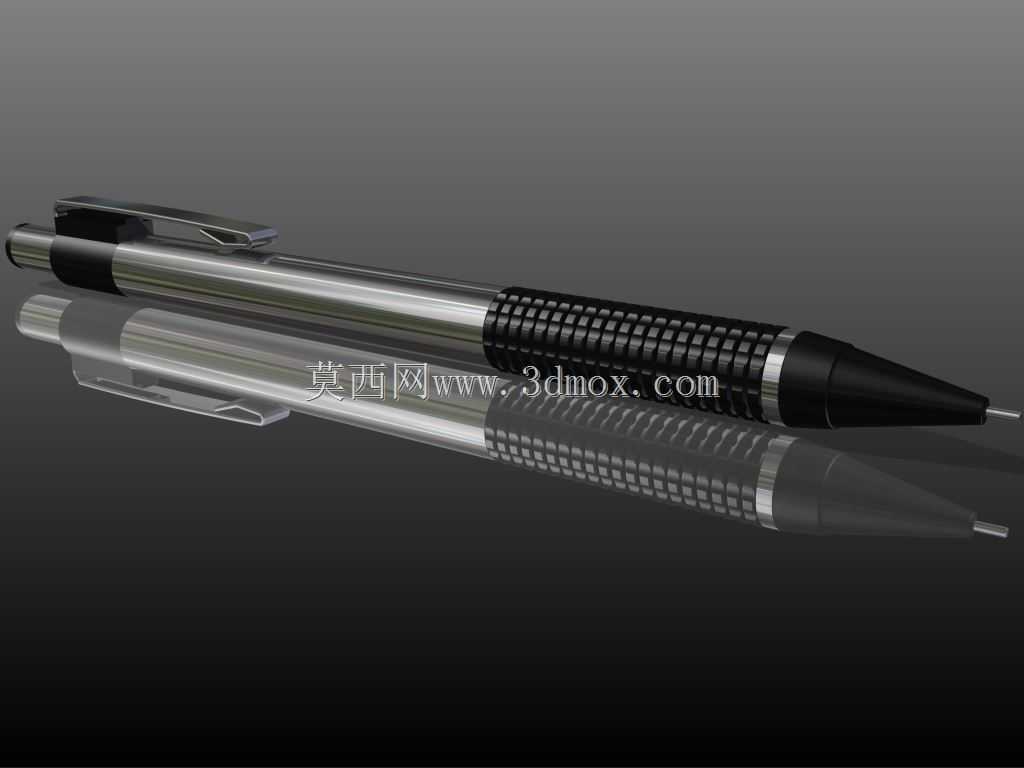

　　工装胸前口袋的收纳尺寸，笔夹采用弹性金属片结构，弯折角度预留1.2mm的夹持间隙，可稳定夹持在厚度0.3-1mm的笔记本封皮、工装口袋布料上，不会因日常走动产生滑落问题。握柄区域的防滑结构采用周向阵列的点状凹槽设计，凹槽深度0.4mm，排布密度按照成年人手指指腹的接触范围设定，覆盖握笔位置35mm的轴向长度，书写时手指与握柄的接触摩擦力可提升30%以上，即使手部有少量汗液也不会出现笔身打滑的情况，笔尖位置采用锥形收口结构，收口角度15度，可在绘制精细线条时提供清晰的笔尖视野，避免笔身遮挡绘图视线。内部出芯机构采用三瓣式卡头结构，配合复位弹簧实现按动出芯的动作逻辑，单次按动的出芯长度稳定在0.5mm，适配0.5mm规格的通用铅芯，

　　卡头的夹持力经过结构参数匹配，既可以稳定夹持铅芯不会在书写时回缩，又不会因夹持力过大造成铅芯断裂，储芯管的内部直径设置为3.2mm，单次可容纳12根长度60mm的标准铅芯，减少日常使用中频繁添加铅芯的频次。设计过程中针对每个零件的装配关系做了反向适配，所有零件的连接位置均采用卡扣或者过盈配合的方式，无需额外粘接剂即可完成整笔装配，笔身的金属外壳与内部塑料储芯管之间预留0.2mm的装配间隙，避免温度变化产生的形变造成零件卡滞，笔夹与笔身的连接位置采用嵌入式卡扣结构，卡扣的卡合量设置为0.6mm，可承受50N的拉拽力不会脱落，满足日常使用中拉扯笔夹取笔的受力需求。从实际使用的场景出发，这款结构的机械铅笔可适配不同力度的书写习惯，

　　笔尖位置预留了0.3mm的铅芯缓冲行程，当书写按压力度过大时，铅芯可随卡头小幅回缩，有效降低铅芯断裂的概率，笔尾的按动帽采用圆弧面设计，按动接触面的直径8mm，按动时的手指接触压强控制在舒适区间，连续按动操作也不会产生明显的硌手感。所有外露零件的边缘均做了R0.2mm的圆角处理，没有尖锐的棱角，避免日常携带时刮伤衣物或者手部，笔身的金属表面做了拉丝处理，既提升了外观质感，也能减少日常使用中指纹残留与表面划痕的产生，防滑握柄的橡胶材质与金属笔身之间采用周向滚花过盈配合，长期使用也不会出现握套转动或者移位的问题。
