莫氏锥度连接可调式镗孔刀座结构

项目分类:通用机械零部件 发布时间:2022-01-04 ID:483962
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构
  • 莫氏锥度连接可调式镗孔刀座结构

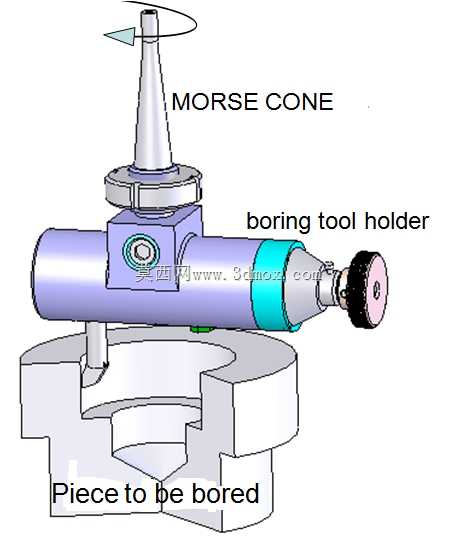

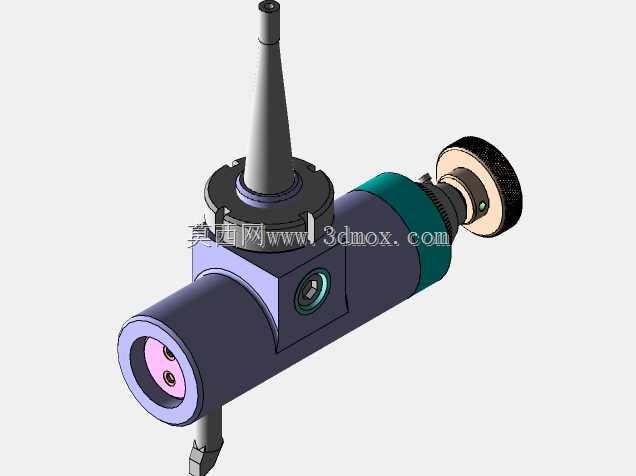

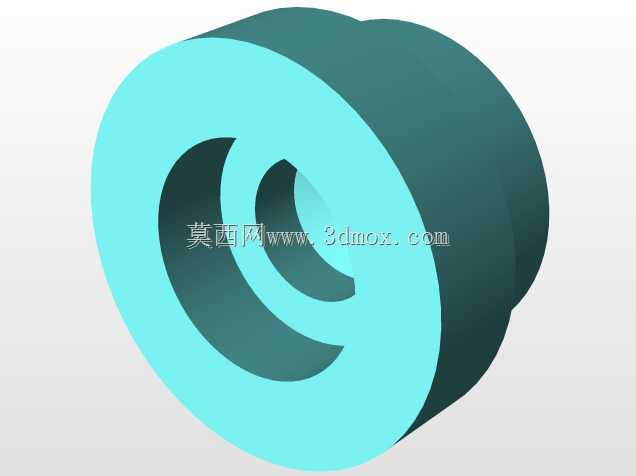

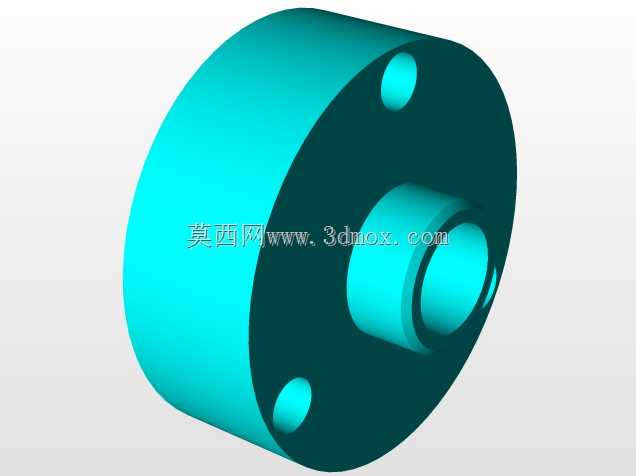

  在金属切削加工的孔加工工序里,镗刀座是连接机床主轴与镗刀的核心承载部件,尤其适用于单件小批量生产、非标孔系加工以及已有铸锻孔的精修工序,这类场景往往没有定制专用镗刀的成本空间,需要通过刀座本身的调节能力覆盖一定范围的孔径加工需求。这款镗刀座采用莫氏锥度作为与机床主轴的连接接口,莫氏锥度依靠锥面的过盈配合实现自锁与扭矩传递,是镗床、铣床、加工中心主轴端最通用的刀具连接形式之一,安装时只需将锥柄擦拭干净,对准主轴锥孔推入后通过拉杆拉紧即可,无需额外的法兰连接结构,拆装效率高,定心精度能满足IT7级以上孔加工的同轴度要求,锥柄的锥度参数匹配常用的莫氏锥度规格,可适配绝大多数带莫氏锥孔的镗铣类设备主轴,安装后锥柄的悬伸长度经过优化,既保证足够的连接刚性,又避免过长悬伸带来的切削振纹问题。

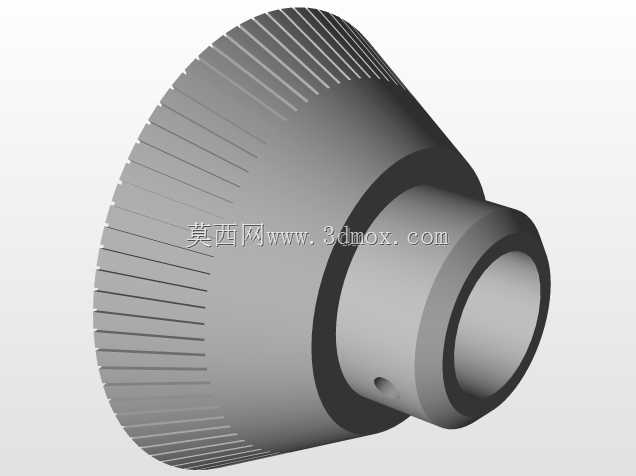

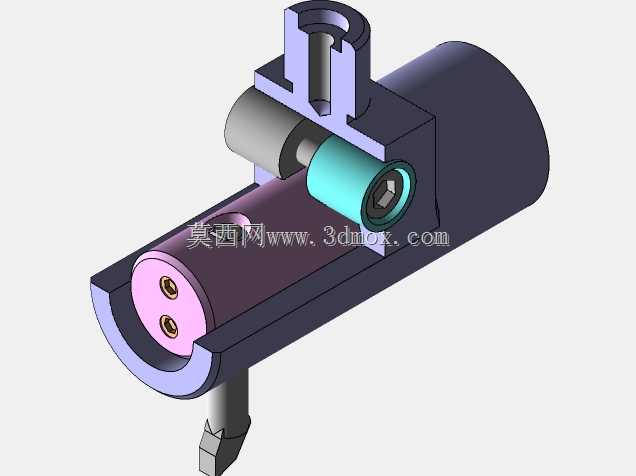

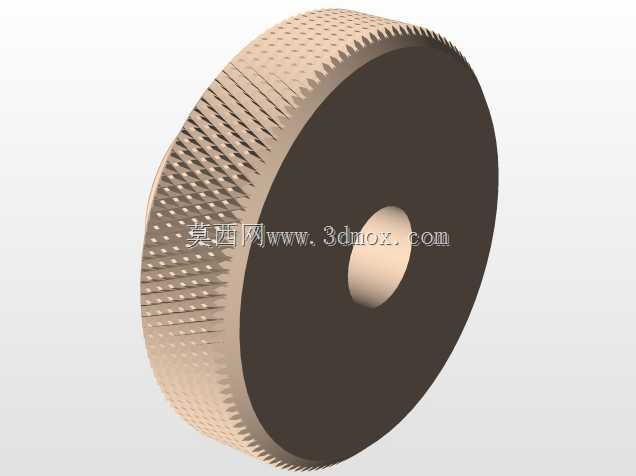

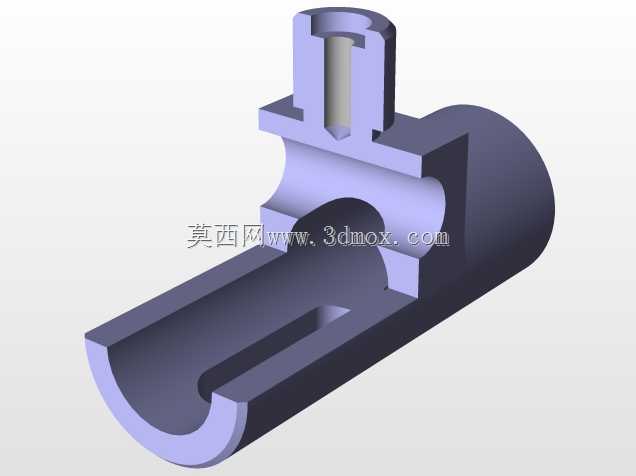

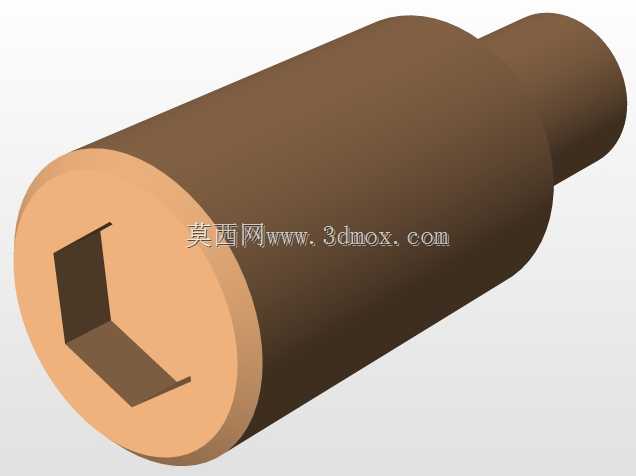

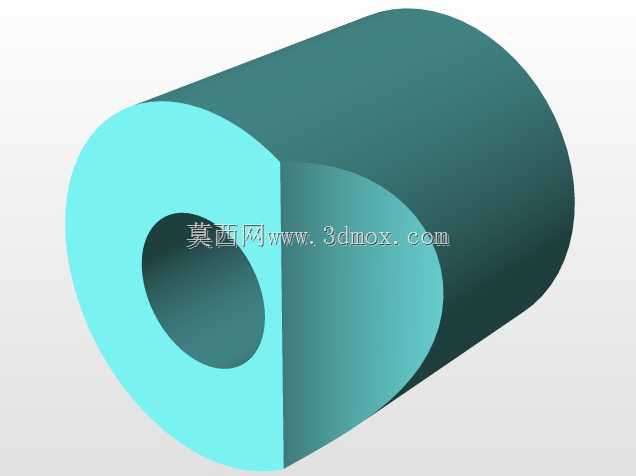

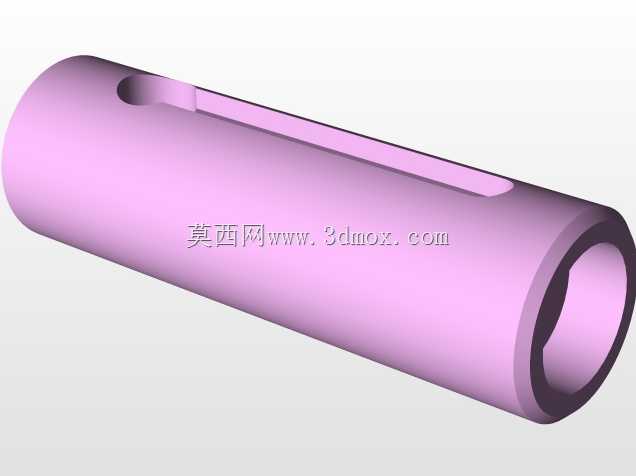

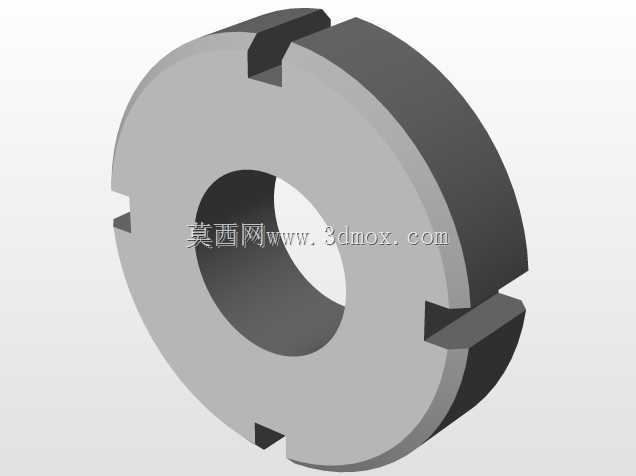

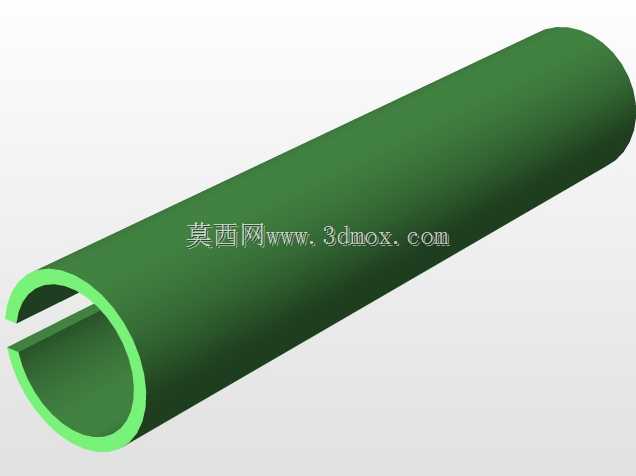

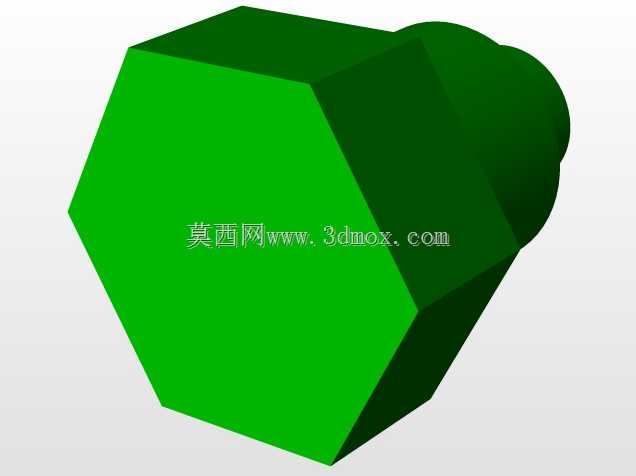

  刀座的主体采用横向滑座结构,镗刀杆安装在横向的滑移导轨内,导轨面经过磨削处理,配合间隙控制在0.01mm以内,保证调节孔径时的移动顺滑度,同时避免切削过程中出现窜动。孔径调节的操作端设置在刀座的外侧,采用滚花旋钮结构,旋钮表面的网纹滚花增大了手部操作的摩擦力,操作人员无需借助扳手等工具,直接用手转动旋钮即可带动内部的丝杆机构推动刀杆横向移动,实现镗孔直径的微调,旋钮内部带有刻度环,每一格的进给量对应0.01mm的半径变化,操作人员可以根据目标孔径的尺寸,对照刻度直接调整到对应位置,调整完成后通过侧面的锁紧螺钉将滑座锁死,防止切削过程中受切削力影响出现尺寸偏移。

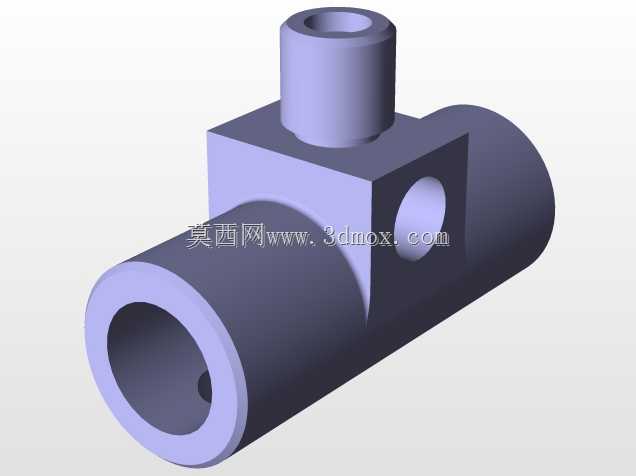

  从实际加工的工况来看,这款刀座主要适配的是中等直径范围的内孔加工,可调节的孔径范围覆盖了常见的中小型箱体、支座类零件的孔加工需求,加工时刀座随主轴做回转主运动,进给运动由机床的工作台或者主轴轴向进给实现,刀具的切削刃朝向待加工孔的内壁,通过径向调整的尺寸控制最终的孔径大小。刀座的主体结构采用合金钢材质,经过调质处理提升整体刚性,与刀具接触的安装孔以及滑移导轨面经过表面淬火处理,硬度达到HRC45以上,长期使用下不会出现磨损导致的间隙过大问题,延长刀座的使用寿命。

  在安装边界上,刀座的莫氏锥柄端的尺寸完全遵循标准莫氏锥度的参数规范,不需要对机床主轴做任何改造即可直接安装,刀座横向滑座的最大伸出量经过限位设计,避免伸出过长导致刚性不足,加工时的切削参数可以根据工件材质调整,钢件加工时的切削速度控制在合适范围,铸铁件加工可适当提高转速,刀座本身的结构对称性经过动平衡校正,在常规的镗削转速下不会出现明显的振动,保证加工孔的表面粗糙度与圆度要求。

  不同于固定式镗刀杆,这款可调式镗刀座不需要针对每一种孔径准备对应的刀杆,大幅减少了工装刀具的储备数量,降低生产现场的刀具管理成本,尤其适合维修车间、工装制造车间这类加工零件种类杂、孔径变化多的场景,操作人员只需要掌握简单的调节方法,就可以快速完成不同孔径的加工准备,换产调整时间比更换专用刀杆缩短70%以上。刀座的出屑空间设计合理,镗削过程中产生的切屑可以顺着刀座的侧面空间顺利排出,不会堆积在滑移导轨面或者调节旋钮处,避免切屑卡滞导致调节不畅的问题,日常维护只需要定期在导轨面和调节丝杆处加注润滑脂,即可保证长期的调节顺滑度。
