深沟球滚动轴承三维结构设计

　　在各类旋转传动设备的结构体系中，这类滚动轴承是承担径向载荷、约束轴系径向位移的核心支撑元件，小到家用电机的输出轴支撑，大到工业输送机辊筒、机床主轴的辅助支撑、农业机械的传动轮系，几乎所有存在连续旋转运动的机械结构，都需要这类元件来降低轴系运转过程中的摩擦阻力，同时保证轴系的回转精度处于设计允许的公差范围内。

　　从实际使用场景来看，这类轴承的适配场景覆盖了轻载到中等载荷的绝大多数常规传动工况：在小型输送设备的辊筒两端，它承担辊筒自身重量与输送物料带来的径向载荷，保证辊筒转动顺畅无卡滞；在家用电器的电机内部，它支撑转子高速回转，将转子与定子之间的气隙控制在均匀范围内，避免运转过程中出现扫膛故障；在中小型机床的进给轴系中，它配合锁紧结构可以承担一定比例的轴向载荷，满足进给运动过程中双向受力的支撑需求。

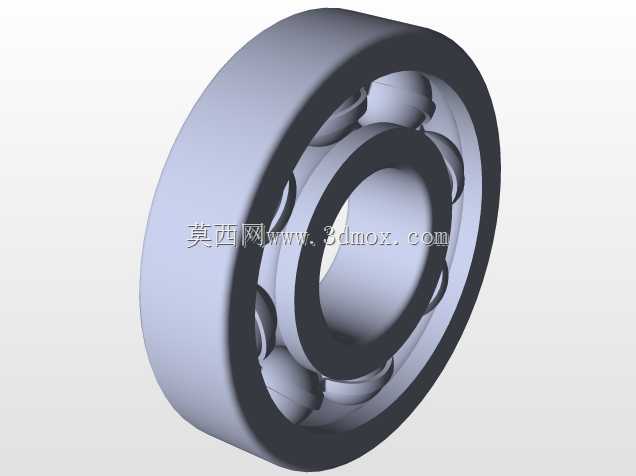

　　从结构设计逻辑来看，这个模型还原的深沟球轴承采用了最经典的四点接触式滚道设计：内圈与轴采用过盈配合随轴同步转动，外圈与设备轴承座采用过渡配合起到固定支撑作用，中间均匀排布的钢质滚动体沿着内外圈的弧形滚道做滚动运动，将传统滑动摩擦转化为滚动摩擦，大幅降低运转过程中的能量损耗与部件磨损。保持架采用兜孔式结构，将每一颗滚动体均匀分隔在对应位置，避免滚动体在运转过程中相互挤压、碰撞，保证所有滚动体受力均匀，不会出现局部载荷集中导致的早期点蚀失效。

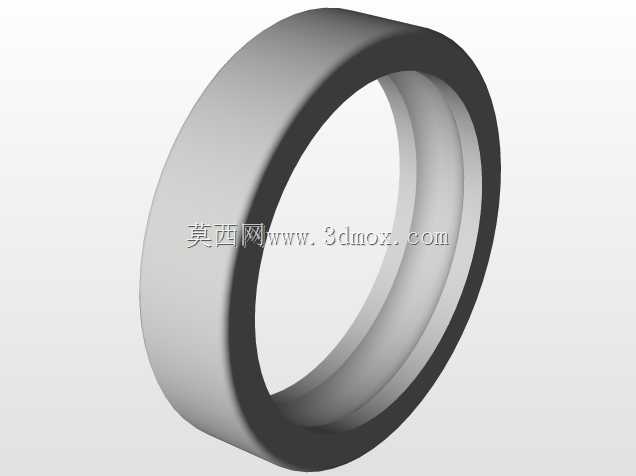

　　设计过程中需要重点把控的尺寸边界，首先是内圈的内径公差，这个尺寸直接决定了与轴的配合松紧度：过盈量过大则装配难度提升，运转过程中内圈应力过大容易出现开裂；过盈量不足则会出现内圈与轴相对转动的跑圈故障，磨损轴颈直接导致核心传动部件报废。其次是外圈的外径尺寸与宽度尺寸，这两个参数需要和设备上的轴承座安装孔完全匹配，保证外圈安装后不会出现轴向窜动，同时轴承端面与轴承座挡边完全贴合，避免运转过程中出现外圈松动。滚道的曲率半径设计是整个轴承性能的核心，滚道曲率略大于滚动体半径，既可以保证滚动体与滚道之间有足够的接触面积承载载荷，又能预留出润滑脂的存储空间，在滚道表面形成持续的油膜，避免金属直接接触造成的磨损。

　　在安装适配层面，这类轴承的安装不需要复杂的专用工装，轻载场景下可以采用冷压装配，使用套筒抵住内圈端面将轴承平稳压入轴颈位置；重载或者过盈量稍大的场景，可以采用热装工艺，将轴承均匀加热到合适温度后利用热胀冷缩的特性套装到轴上，避免敲击导致的滚动体、滚道损伤。日常维护过程中只需要按照工况周期补充对应牌号的润滑脂，就可以保证轴承长期稳定运转，不需要频繁拆解更换。

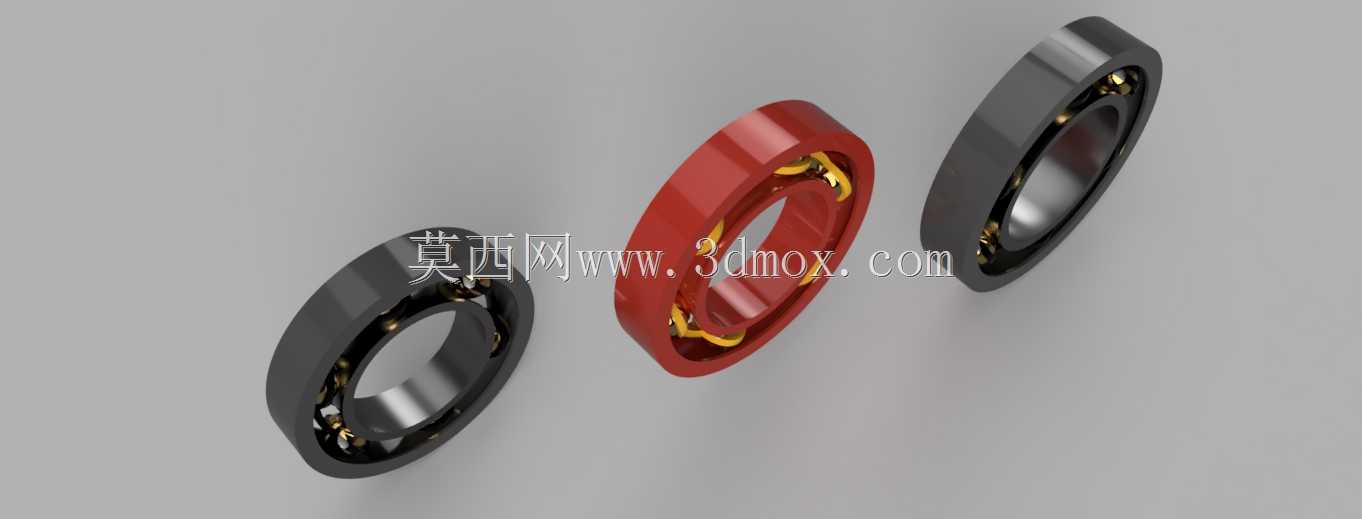

　　从结构可靠性角度来看，这种经典结构的轴承经过了上百年的工业应用验证，只要选型时匹配对应的载荷等级、转速要求，安装过程符合工艺规范，润滑维护到位，其使用寿命可以覆盖设备的全生命周期，很少出现突发失效的情况。建模过程中还原了每一处细节特征：内圈的装配引导倒角、外圈的安装定位止口、保持架的兜孔间隙、滚动体与滚道的接触位置，所有尺寸比例都按照实际工业产品的通用参数设置，既可以作为结构设计时的选型参考模型，也可以用于装配仿真、运动模拟过程中的标准件调用，帮助设计人员快速完成轴系结构的整体布局，减少标准件重复建模的工作量。在进行设备整体结构设计时，只需要根据轴的直径、安装空间的大小、载荷大小选定对应规格的轴承，就可以直接将模型调入装配体，匹配对应的安装位尺寸，不需要额外调整结构细节，大幅提升设计效率。
