带温控散热结构的汽车蓄电池外壳设计

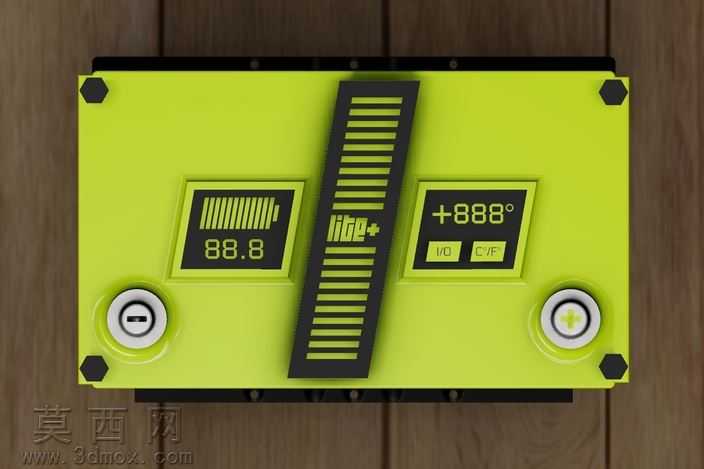

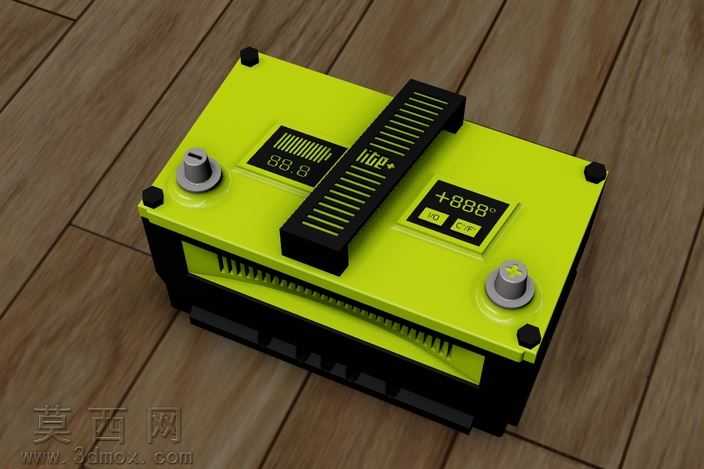

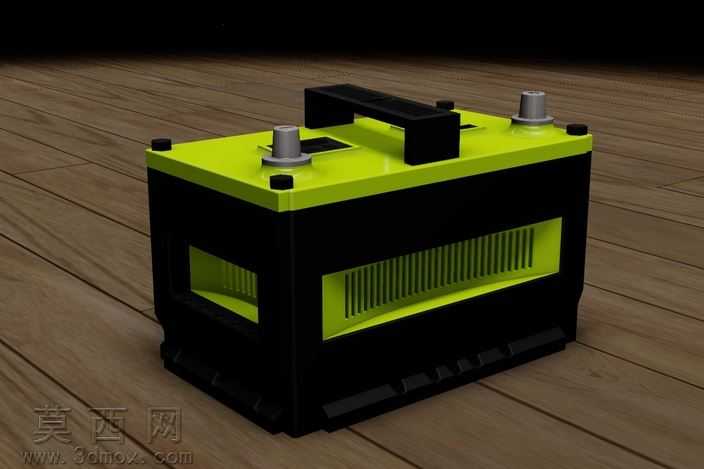

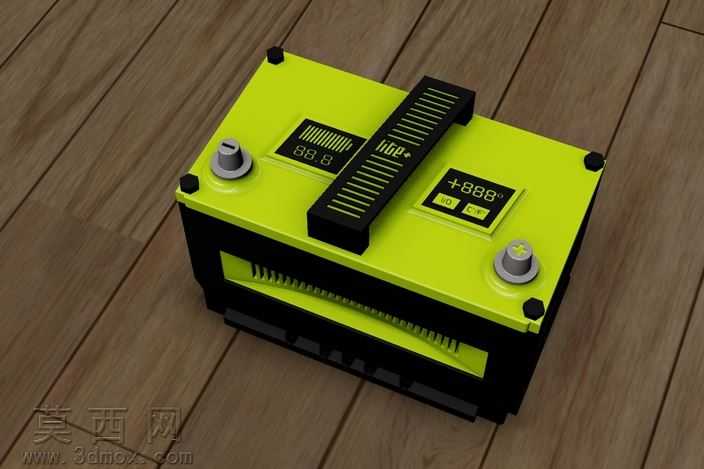

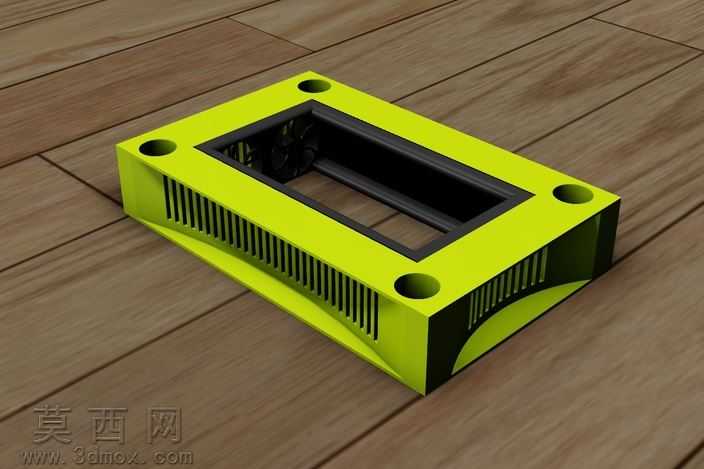

本作品为汽车启动用铅酸蓄电池的三维结构设计，建模过程中以工业常用蓄电池实际尺寸为基准，在三维软件中完成全参数化建模，对每一处结构细节都做了精准还原。首先完成外壳主体的建模，采用上下扣合的分体式壳体结构，壳体主体为耐冲击工程塑料材质，渲染时赋予哑光黑的硬质塑料质感，上盖部分采用高辨识度的荧光黄绿色哑光漆面材质，还原工业产品常用的安全警示配色逻辑。顶部结构设计包含两组铅制接线端子，端子表面做金属镀锌的亮面金属材质渲染，端子旁设置正负标识的蚀刻铭牌，还原真实产品的标识规范。上盖表面集成两组数显模块，分别用于显示电池实时电压与内部工作温度，数显屏幕做深色玻璃质感渲染，搭配浅灰色数字显示效果，模拟LCD液晶屏的真实视觉效果。上盖中部设置一体化提手结构，提手表面做防滑凹槽纹理，纹理细节在建模时通过阵列切除命令完成，赋予黑色防滑橡胶材质，兼顾实用性与视觉层次感。壳体侧面设计横向通风槽结构，通风槽与内部集成的温控风扇系统连通，建模时还原了通风槽的导流角度，确保气流可以顺畅流经电池单元间隙，带走充放电过程中产生的热量，温度传感器模块嵌入壳体内部，可根据实时温度自动控制风扇启停，维持电池最佳工作温度。电池单元与壳体之间设置多组橡胶缓冲垫片，垫片采用软质橡胶材质渲染，分布在电池单元的上下两端，可吸收车辆行驶过程中产生的振动冲击，避免内部电芯受冲击损坏。内部电芯采用堆叠式排布设计，除外壳与单格电芯的适配结构外，其余连接组件均采用通用标准化设计，可有效降低生产制造成本，同时堆叠式的内部布局预留了充足的维修操作空间，便于后期的单格维护检修。壳体边角处设置四个黑色橡胶防滑脚垫，建模时做圆角过渡处理，避免尖锐边角磕碰损坏，同时提升放置时的摩擦力。整体渲染采用木质桌面作为展示场景，搭配柔和的漫反射光照，清晰呈现产品的材质质感与结构细节，完整还原了这款带智能温控与缓冲结构的蓄电池的全部设计特征。
