轻量化镂空结构机械手夹持器设计

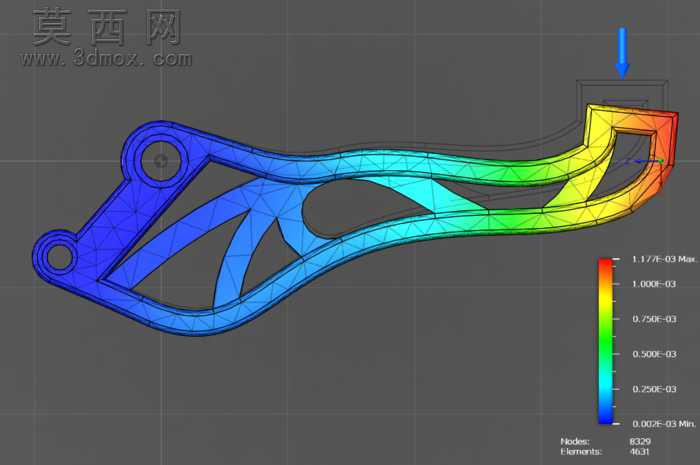

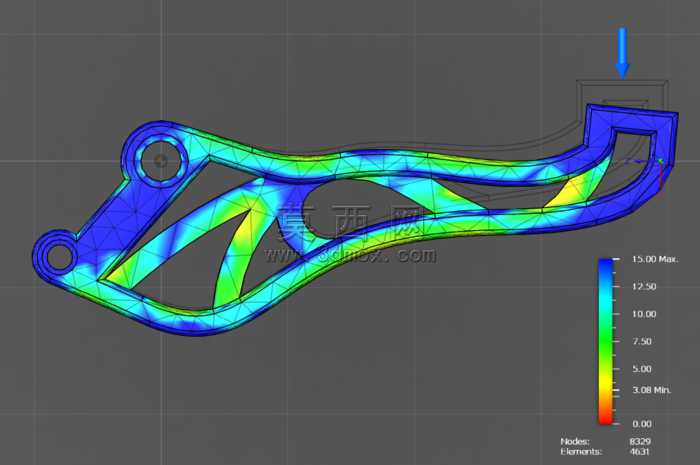

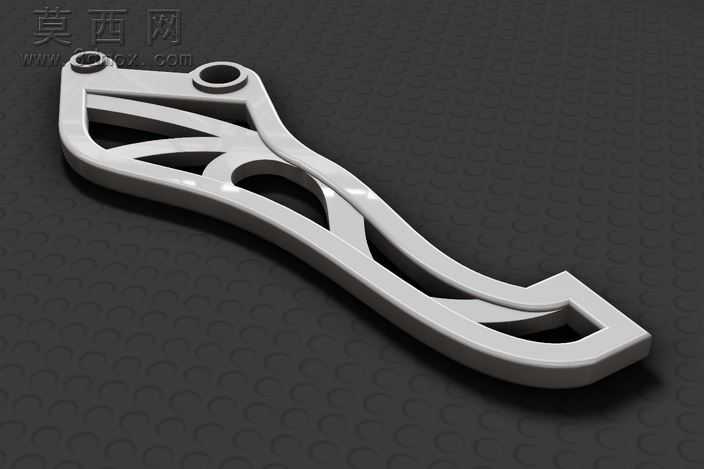

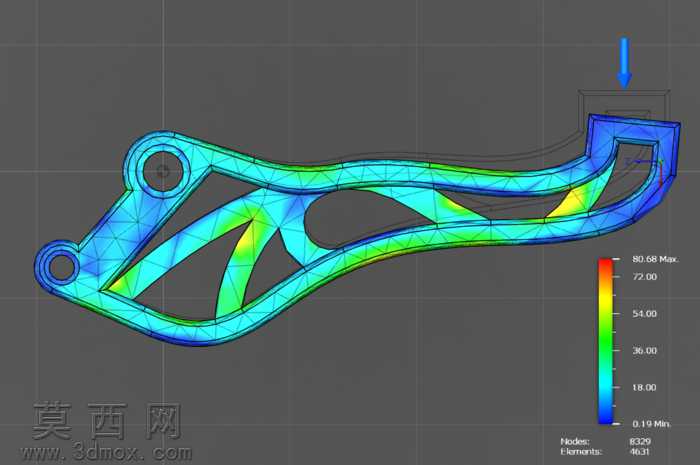

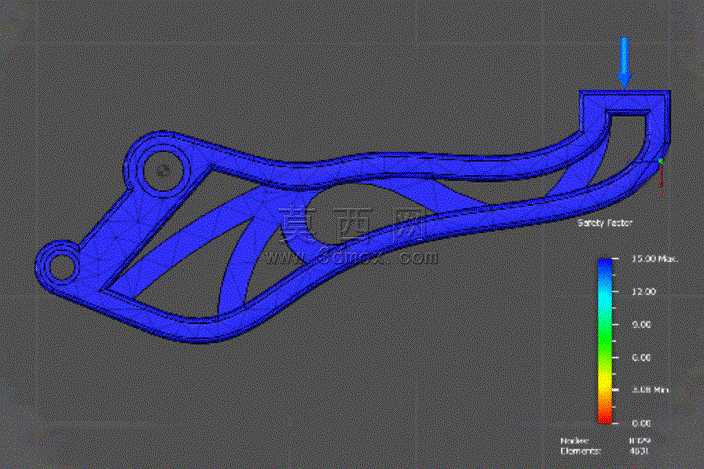

本作品为面向工业抓取场景设计的机械手夹持器三维模型，整体建模过程严格遵循机械设计的力学性能要求与美学设计逻辑，在三维建模阶段首先完成整体轮廓的参数化草绘，精准定位两端安装孔的同轴度与安装基准面的平面度公差，确保后续装配环节可与机械手腕部驱动结构实现无干涉配合。建模过程中采用实体拉伸与切除特征结合的方式构建主体框架，针对夹持受力区域做了局部加厚处理，同时在非受力区域设计流畅的流线型镂空结构，既通过连续的曲面过渡消除应力集中隐患，又最大化降低零件整体自重，实现结构强度与轻量化的平衡。材质渲染阶段选用ASTM A36钢作为基础材质，在渲染器中调整金属材质的粗糙度、反射率参数，还原冷轧钢材经精密机加工后的哑光金属质感，搭配深色纹理背景突出零件的轮廓线条与结构细节，多角度渲染视图可清晰展示镂空筋位的走向、安装孔的倒角细节以及夹持端的咬合结构。结构设计层面，该夹持器通过拓扑优化思路排布内部支撑筋，筋位走向完全匹配夹持作业时的主应力传递路径，经力学校核，零件在额定夹持载荷下最大应力为80.68MPa，远低于ASTM A36钢的屈服强度阈值，最大位移仅1.177毫米，可保证长期重复夹持作业下的结构刚性与形位精度，最低安全系数达到3.077，满足工业场景下的重载使用需求。设计过程中充分考虑零件的加工工艺性，所有镂空结构均采用圆弧过渡无锐角设计，既避免加工过程中出现刀具崩损问题，也可有效去除热处理环节的应力集中点，两端安装孔设计有标准沉头结构，可适配标准内六角螺栓实现快速装配，整体流线型外观打破传统工业零件的厚重刻板印象，将力学性能优化与工业美学设计充分融合，可直接用于自动化生产线的末端执行器配套，也可作为机械结构教学的典型轻量化设计案例使用。
