日星iBike自行车电机通用旋转支架

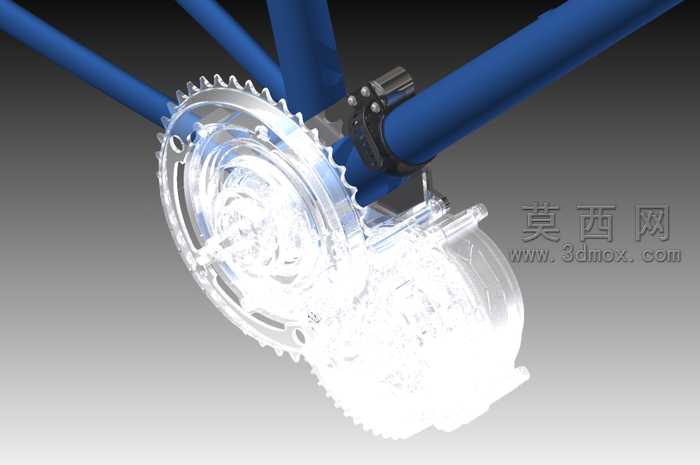

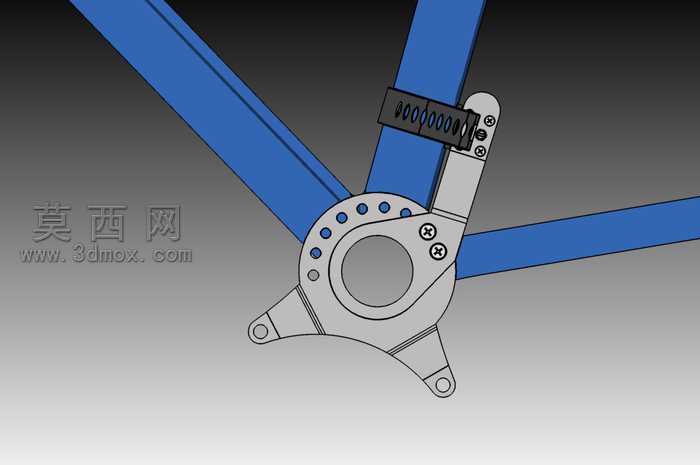

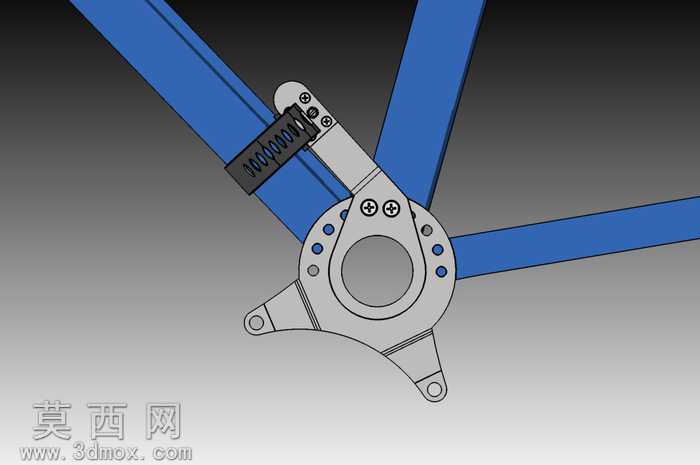

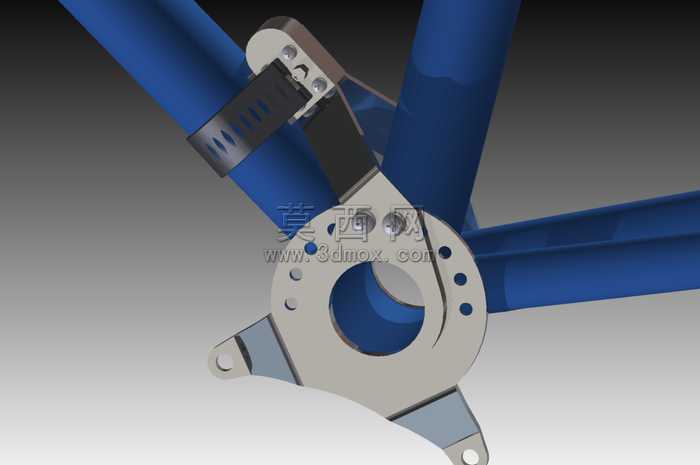

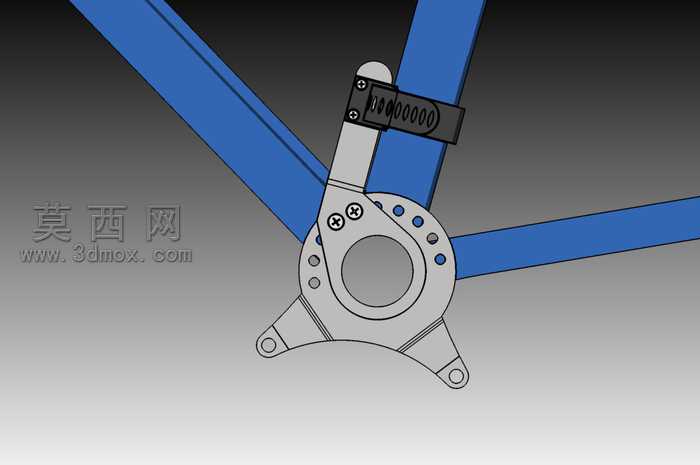

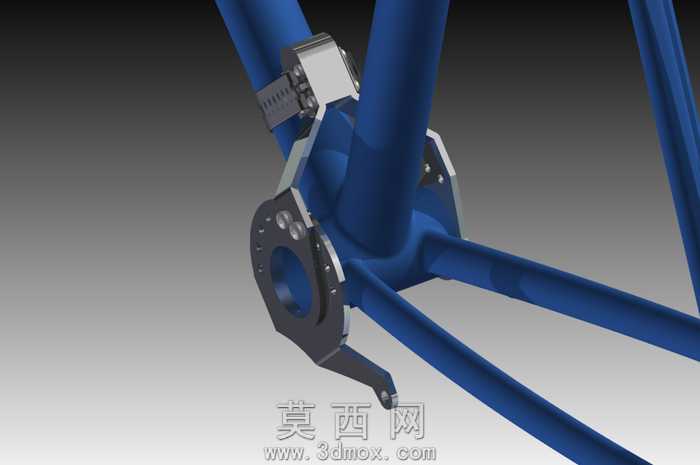

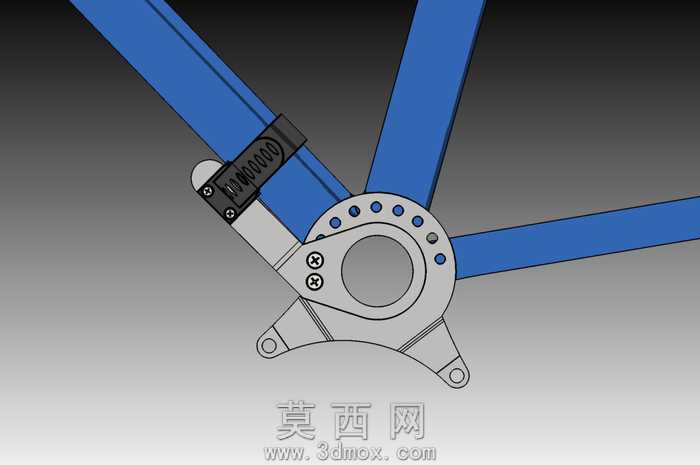

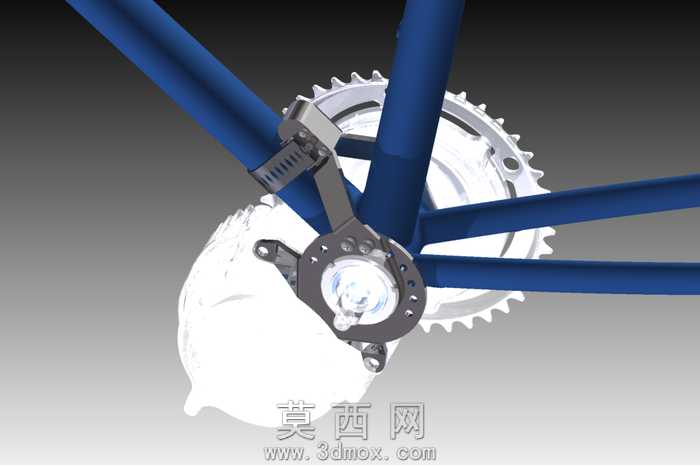

该三维模型为适配日星iBike系列电助力自行车打造的电机通用旋转塞支架，建模阶段采用参数化设计逻辑，以自行车车架五通区域的标准管径为基准搭建核心装配基准，首先绘制支架主体的环形基体轮廓，通过拉伸、切除命令完成中心通孔与车架管身的适配结构，再逐步细化侧边的调节臂、固定孔位与锁止卡扣结构，所有孔位均按照通用五金螺丝的装配公差预留间隙，确保虚拟装配时可实现无干涉的螺丝穿装与部件对位。材质渲染阶段，支架主体金属部分采用哑光银灰色金属材质，模拟6061铝合金经阳极氧化后的细腻磨砂质感，表面添加细微的加工纹理与轻微的使用磨损痕迹提升真实感；与车架接触的V型橡胶垫部分采用深黑色哑光橡胶材质，调整材质的粗糙度与凹凸贴图，还原橡胶表面的细微防滑纹理，绑带部分采用黑色工程塑料搭配金属锁扣的组合材质，金属锁扣添加轻微的反光效果模拟镀锌金属的质感，车架管身采用高饱和度的蓝色烤漆材质，添加清漆层的高光反射效果，还原自行车架的漆面质感。结构设计上，该支架核心为环形抱箍结构，可通过侧边的绑带结构快速固定在不同管径的自行车车架管身上，V型橡胶垫的设计可增大支架与车架之间的摩擦力，避免骑行过程中支架出现移位打滑，同时橡胶垫可缓冲电机运转产生的震动，避免金属支架与漆面车架直接接触造成漆面磨损；支架侧边设置多档位调节孔位，搭配固定板可实现电机安装角度的四档调节，用户可根据不同车型的车架几何、骑行习惯调整电机的朝向位置，确保电机处于最佳的工作角度，适配不同款式自行车的安装需求，无需针对单一车型单独开模，大幅提升了配件的通用适配性。设计思路围绕通用安装、稳固防护、角度可调三个核心需求展开，摒弃了传统电机支架专车专用的局限性，通过可调节的绑带结构与多档位孔位实现跨车型适配，同时在与车架接触的位置全部设置橡胶缓冲垫层，兼顾安装稳固性与车架防护性，整体结构紧凑无冗余设计，在保证结构强度的前提下尽可能缩减支架体积，避免安装后与脚踏、链条等传动部件产生运动干涉，适配日常通勤、休闲骑行等多场景下的电助力自行车电机加装需求。
