FRC竞赛机器人Z型进气通电安装支架

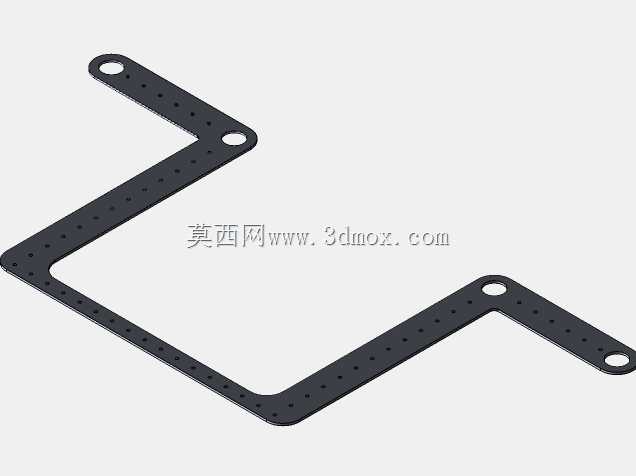

　　这款Z型弯折结构件是面向竞技类移动机器人开发的集成式安装载体，核心作用是同步承载机器人进气通路布设与通电线路排布的双重需求，在竞赛机器人紧凑的舱内空间里，解决两类管线独立安装占用空间大、固定点冗余的实际问题。从结构形态来看，整体采用等厚度金属板材经一体冲压弯折成型，三段平直段通过两个90度圆角过渡衔接，形成连续的Z字轮廓，弯折处采用圆角过渡而非直角折边，能够有效规避应力集中问题，在机器人高速移动、产生碰撞冲击时，避免弯折位置出现应力断裂的失效风险。构件的三个端部平直段上分别预留了大直径的主安装孔，用于和机器人主体框架的铝型材立柱、舱板结构做刚性锁附，安装孔的孔径适配竞赛机器人通用的M5规格紧固螺丝，

　　锁附后可保证支架与主体框架之间无相对窜动，不会因为机器人急停、变向产生的惯性出现松动移位。除了端部的主安装孔之外，三段平直段的板面上沿长度方向等距排布了多组小直径通孔，这些孔位一方面用于固定气动管路的快插接头座、气管固定卡扣，让进气通路沿着支架的走向规整布设，避免气管在机器人运动过程中与其他运动部件产生剐蹭磨损，导致气压泄漏影响气动执行元件的动作精度；另一方面这些小孔也可用于固定通电线路的线卡、绝缘固定座，让动力线、信号控制线沿着支架背面排布，实现气路与电路的物理分隔，减少线路之间的干扰，同时也避免线路散乱垂落被传动部件卷入造成设备故障。在设计思路上，这款支架没有采用额外的拼接结构，一体弯折的成型方式能够减少装配环节的零件数量，

　　降低装配累计误差，同时整体的结构强度也比分段拼接的支架更高，能够承受气动元件工作时产生的轻微振动，以及机器人对抗过程中产生的侧向冲击。安装边界方面，支架的两个外伸臂长度经过匹配舱内空间的尺寸核算，安装后不会超出机器人的外围轮廓尺寸，符合竞赛规则对于设备外形边界的要求，同时Z型的结构形态刚好可以绕过舱内的电池仓、主控模块等已有部件，不需要对原有舱内布局做大幅调整就可以完成加装，适配性较强。在实际应用场景中，这类集成式支架多用于需要同时布设气动回路与电控线路的移动机器人平台，除了FRC竞赛场景之外，也可在小型教学机器人、轻型自动化移动平台的结构搭建中参考使用，其孔位的等距排布设计也预留了足够的调整空间，使用者可以根据实际的管线布设需求，

　　选择对应的孔位安装固定件，不需要额外对支架进行二次钻孔加工，减少现场改制的工作量。从结构受力的角度考虑，支架的板材厚度经过选型匹配，在保证整体刚性的前提下尽可能控制自重，不会给机器人增加过多的负载，影响机器人的移动速度与动作灵活性，板面的孔位排布也经过受力校核，不会因为开设过多小孔导致支架的整体抗弯强度下降，在承受常规的管线重量与振动冲击时，不会出现明显的形变，保证气路接头与线路固定点的位置精度，避免因为支架形变导致接头松脱、线路拉扯断裂的问题。
