带轮式移动底盘的多关节机械臂结构

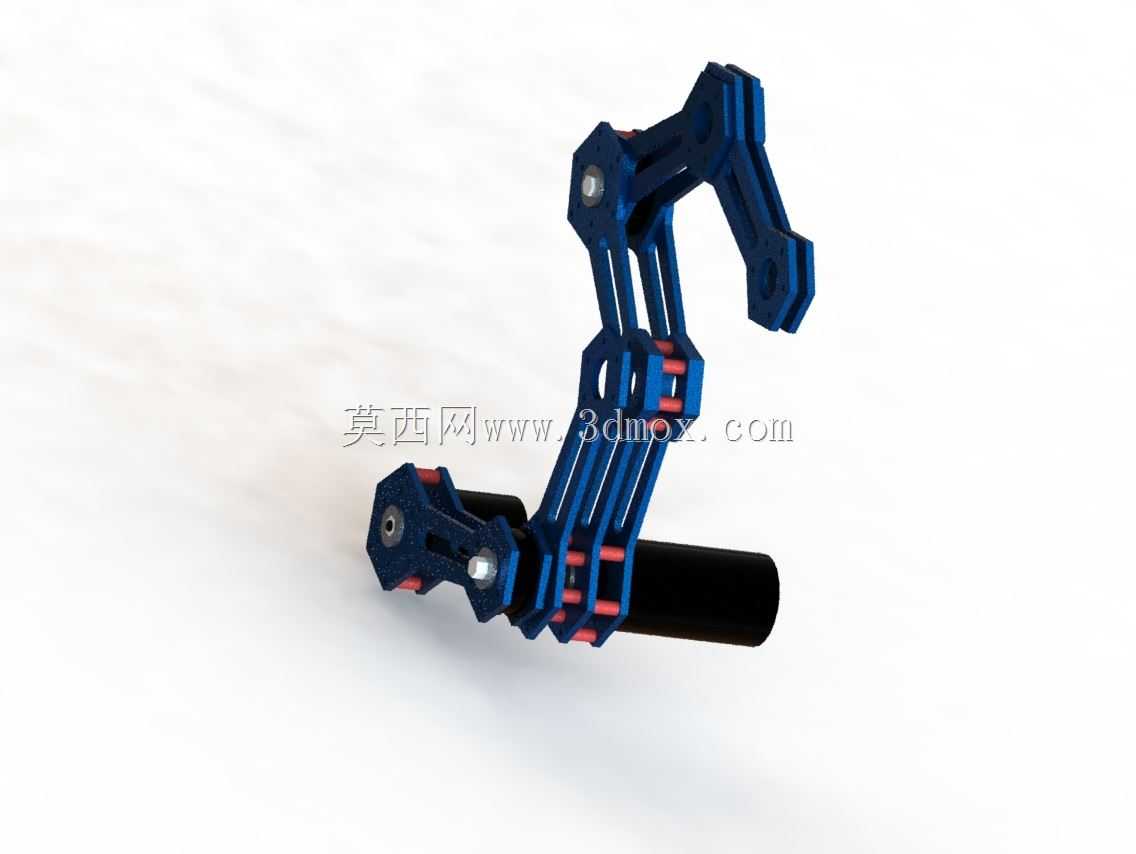

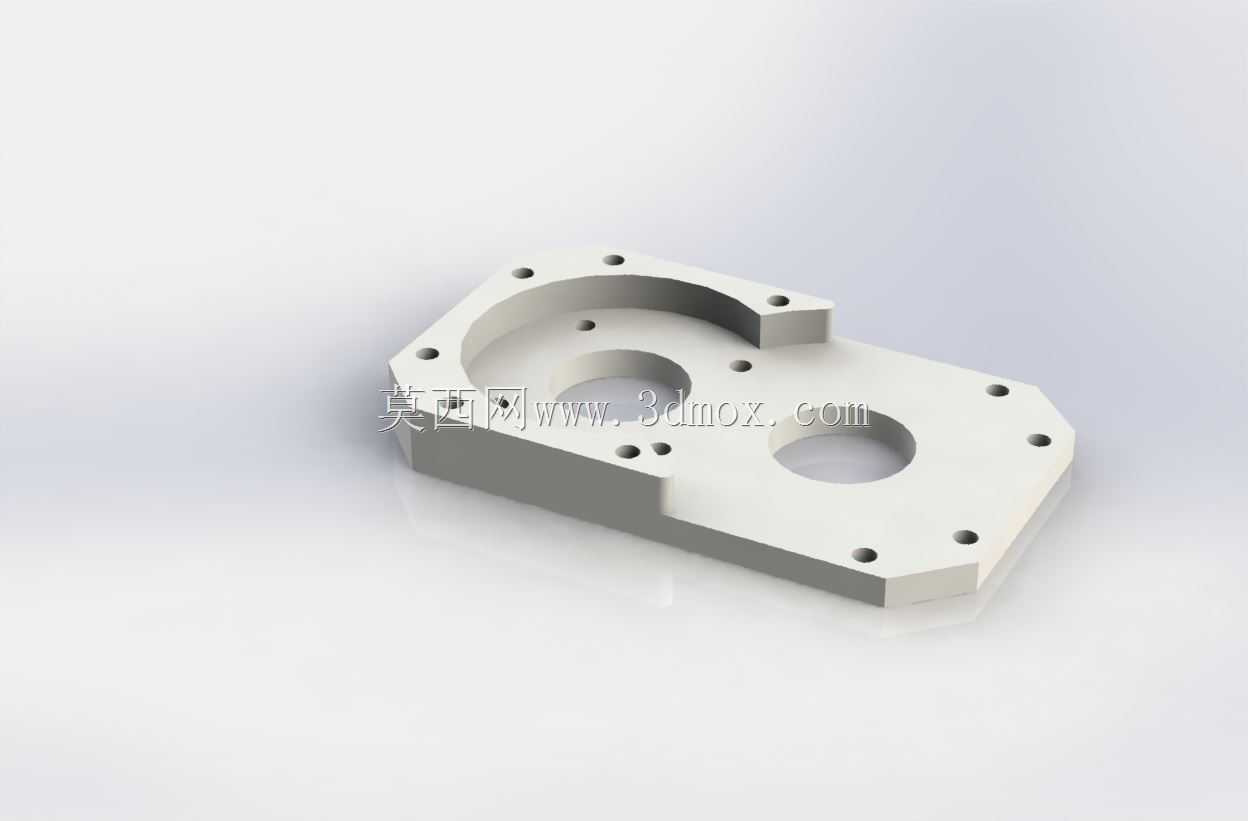

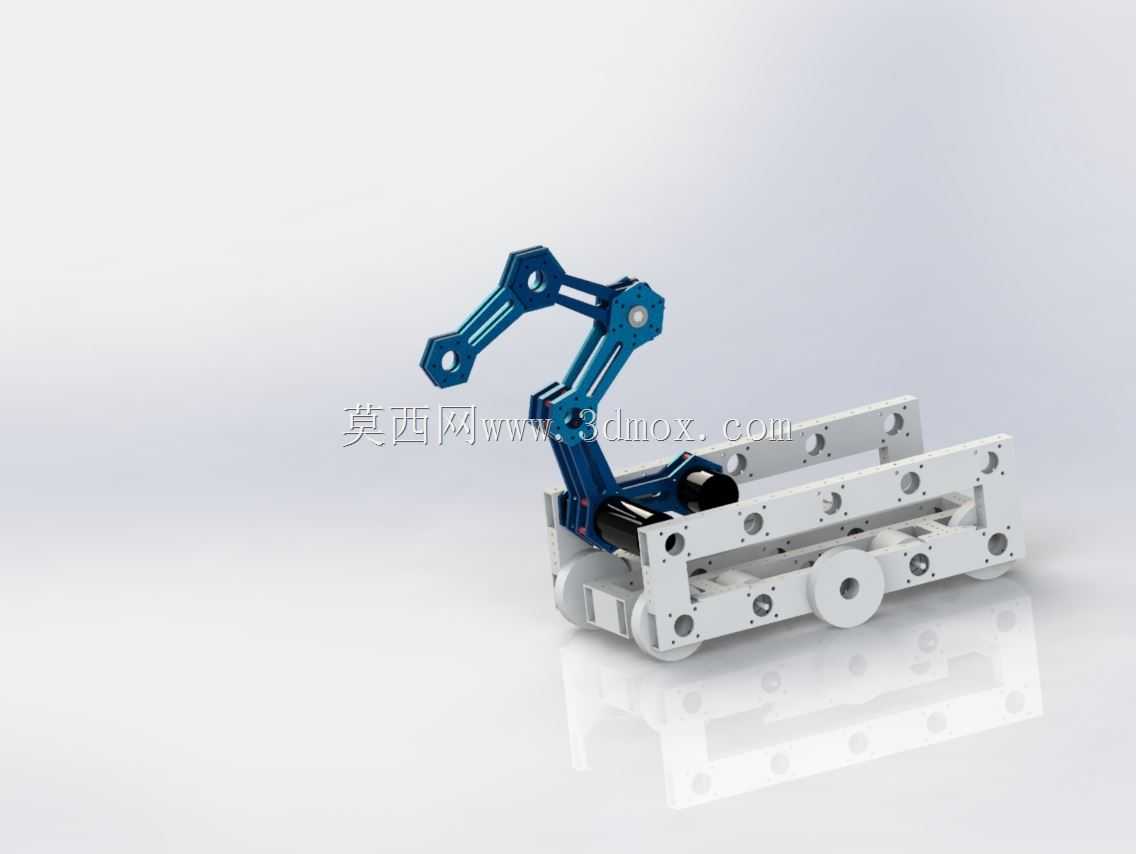

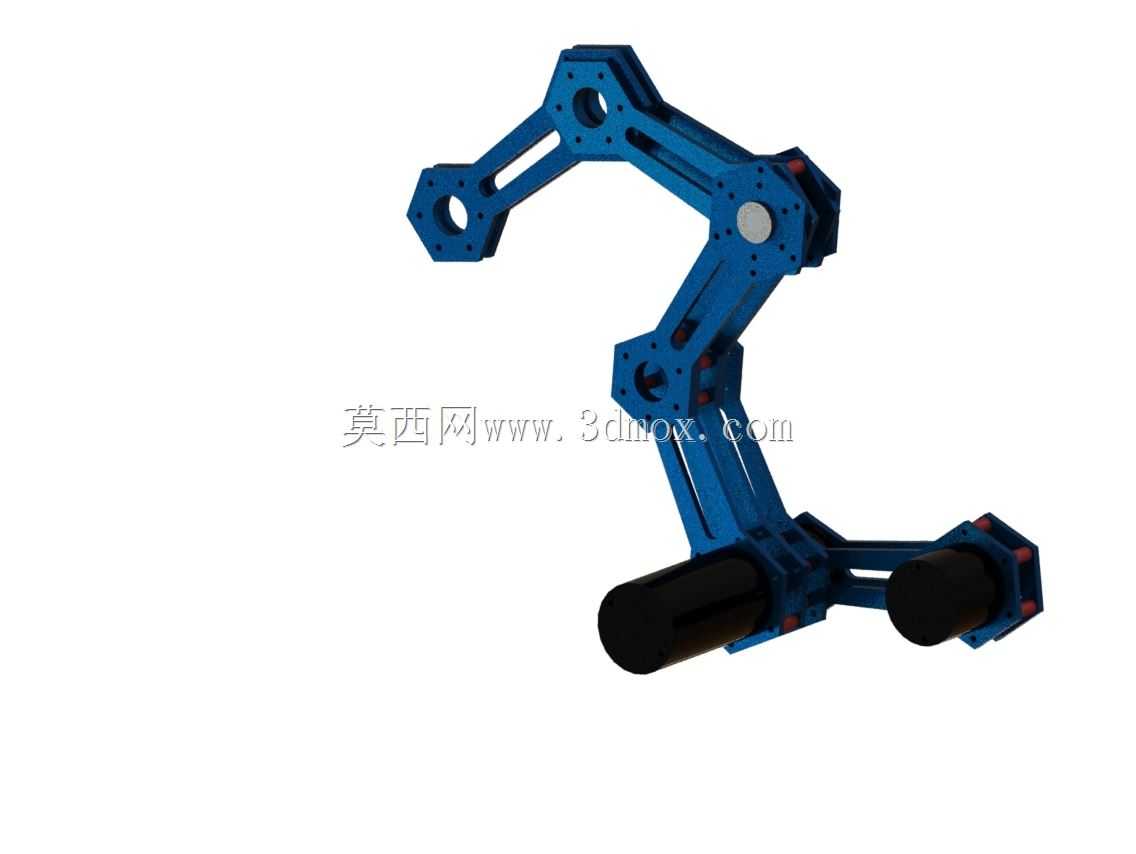

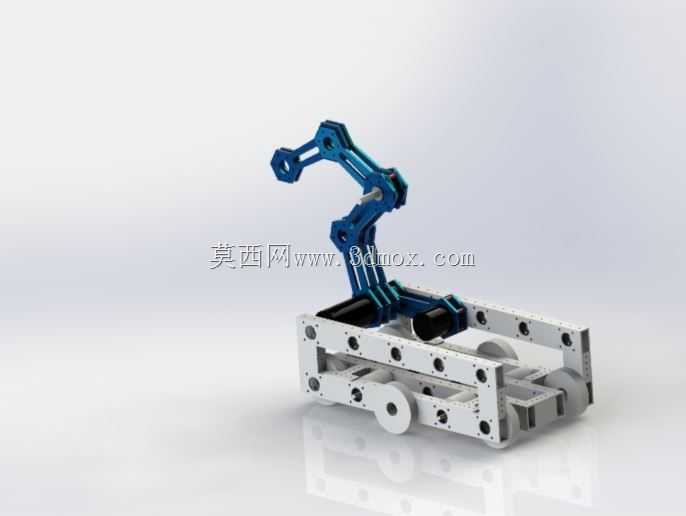

　　这套带轮式移动底盘的多关节机械臂结构，核心面向小型物料搬运、工位间轻载转运、教学实训以及竞技类机械装置开发场景，在离散制造的小件分拣工位、实验室自动化物料传递、青少年工程创新实践平台中都能找到适配的应用空间。从结构布局来看，整套装置采用下装行走底盘、上搭载多关节臂体的分层设计，底盘部分采用框架式镂空铝型材拼接结构，没有采用厚重的整体式板材，一方面是为了在保证结构刚性的前提下尽可能降低整机自重，减少行走驱动的负载压力，另一方面框架上预留的多组等距安装孔位，能够根据后续功能拓展需求，灵活加装传感器、载物台、辅助夹持模块等附件，不需要对主体框架做二次打孔加工，适配不同场景下的改装需求。底盘的行走轮组采用差速驱动布局，两侧主动轮搭配辅助随动轮的配置，能够在平整的硬质车间地面、实训场地地面实现小半径转向，甚至原地回转，在狭窄的工位间隙中也能完成移动走位，不会因为转向半径过大受限于狭小的作业空间。底盘的上表面预留了机械臂的安装基准面，安装面的平面度公差控制在0.1mm以内，保证臂体安装后底座的垂直度偏差不会在臂体伸展后被放大，避免末端执行器出现过大的位置偏差。上方搭载的多关节机械臂采用平行四边形连杆辅助的关节结构，不是传统的串联臂单臂板结构，这种结构设计能够让臂体在伸展过程中始终保持末端关节的水平姿态，不需要额外增加关节的补偿驱动就能保证末端夹持器的角度稳定，减少了驱动电机的配置数量，也降低了控制系统的运算复杂度。

　　臂体的每个关节转轴处都配置了带座轴承作为转动支撑，避免臂板直接铰接出现的磨损旷量，关节的驱动件内嵌在臂板的镂空槽内，不会突出臂体表面，在臂体回转过程中不会和周边的障碍物、底盘上搭载的其他附件产生运动干涉。从设计思路上，整套结构优先考虑了模块化拆分的需求，底盘框架、臂体的每一节臂板、关节转轴组件都可以单独拆分更换，当某一部分出现结构损坏或者需要调整臂长、底盘尺寸时，只需要更换对应模块的零件即可，不需要重新制作整套结构。在安装边界上，底盘的整体宽度控制在350mm以内，长度控制在450mm以内，整机在臂体完全收拢状态下的高度不超过400mm，能够顺利通过常规的车间安全门、实训台下方的通行空间，也适配多数小型自动化生产线的设备间隙尺寸；

　　臂体完全伸展后的水平作业半径能够达到600mm，垂直方向的作业覆盖范围从底盘上表面以上100mm到700mm区间，能够覆盖常规实训台、小型分拣线的物料取放高度范围。结构的所有连接位置都采用标准紧固件连接，没有采用焊接等不可拆卸的连接方式，在装配过程中可以根据实际的装配误差调整各臂板的相对位置，补偿零件加工带来的尺寸偏差，也方便后期维护时对关节间隙进行调整。臂体的材料选型上，臂板采用高强度铝合金板材加工，在保证臂体刚性、减少臂体伸展后的下挠变形的同时，比钢制臂板降低了近60%的自重，让关节驱动不需要承担过大的臂体自重负载，提升了臂体动作的响应速度。底盘的框架同样采用铝合金型材搭配角件连接，型材的槽道内可以内嵌走线槽，将驱动电机的线缆、

　　传感器的信号线全部收纳在槽道内，避免线缆外露在臂体运动过程中被拉扯、剐蹭，提升整套装置运行的可靠性。在实际使用场景中，这套结构可以根据需求在末端加装气动夹爪、电磁吸盘、小型机械手爪等不同的执行器，完成不同材质、不同形状小件的抓取转运工作，比如在实训场景中完成不同颜色工件的分类搬运，在小型生产场景中完成加工件在相邻工位之间的传递，不需要对主体结构做大的改动，只需要更换末端执行件、调整对应的控制程序即可适配新的作业需求。底盘上预留的电控安装空间，能够容纳整套装置的驱动控制器、电池模块、通信模块，不需要额外搭载外置的电控箱，让整套装置可以脱离外部线缆的束缚，在一定范围内自主移动作业，适配没有固定走线条件的作业场景。
