FRC竞赛用Vexpro齿轮箱定位孔模板

　　在FRC机器人竞赛的备赛加工环节，参赛队伍常面临Vexpro夹紧齿轮箱安装定位偏差的问题，一旦齿轮箱与机架安装孔位错位，会直接导致传动同轴度超差，轻则加剧齿轮啮合磨损、降低传动效率，重则出现运转卡滞、齿轮崩齿的故障，直接影响竞赛过程中机器人机构的动作可靠性。这款2x1规格的孔模板，就是针对这一实际装配痛点设计的定位工装，核心作用是在机架板材加工、ModBox构件适配过程中，快速标记出Vexpro夹紧齿轮箱的正确安装孔位，无需反复测量孔距、核对边距，大幅降低现场加工的出错概率。

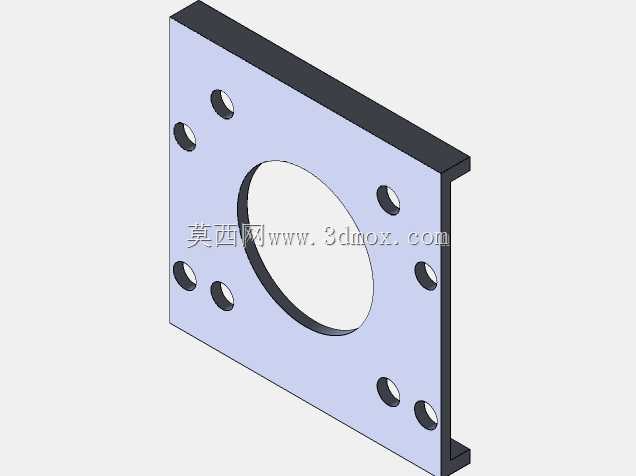

　　从结构设计来看，该模板采用L型折弯结构，其中垂直翻边的作用是在定位时贴靠机架型材的侧边，作为定位基准面，消除模板摆放时的角度偏差，无需额外使用直角尺找正，单人即可完成孔位标记操作。模板主体平板区域的中心开设大直径通孔，对应齿轮箱的输出轴避让空间，避免标记孔位时模板与齿轮箱输出端结构产生干涉，同时这个中心孔也可作为快速找正的基准，对齐齿轮箱的轴心位置。围绕中心孔周向均匀分布的多组安装孔，完全匹配Vexpro夹紧齿轮箱的安装孔距参数，每个孔的位置都经过公差校核，孔位位置度公差控制在0.1mm以内，保证标记出的孔位加工后，齿轮箱安装时无需扩孔、修锉即可顺利装配。

　　除了齿轮箱本身的安装孔位标记外，模板上还集成了3739规格ModBox打印件的孔位标记点，这一设计考虑到了FRC机器人搭建中常用的ModBox框架适配需求，使用同一块模板即可完成齿轮箱安装位、ModBox连接孔的同步标记，不需要更换多块定位工装，减少备赛过程中的工装切换时间，尤其适合竞赛现场的快速修改、临时调整加工场景。

　　从安装边界来看，该模板适配2英寸规格的铝型材机架安装面，平板部分的外形尺寸刚好覆盖齿轮箱的安装投影区域，不会过多占用机架板面空间，标记完成后移开模板即可进行钻孔加工。模板上的所有标记孔都做了倒角导向，使用样冲打点或者记号笔标记时，工具不会打滑偏移，保证标记点的位置精度。在实际使用场景中，不管是新搭建机器人机架时的批量孔位加工，还是维修更换齿轮箱时的现场补加工孔，这款模板都能有效降低对操作人员测量技能的要求，哪怕是刚入队的新成员，只要将模板的L型翻边贴紧机架基准边，就能快速完成准确的孔位标记，避免因测量失误导致的板材报废问题。

　　在传动系统装配环节，齿轮箱的定位精度直接影响整个动力传输链路的稳定性，很多队伍在备赛时因为孔位加工偏差，不得不通过长孔调节、加装垫片的方式补偿安装误差，这会导致齿轮箱运行时存在附加载荷，缩短齿轮和轴承的使用寿命。这款孔模板通过基准一体化的设计，将齿轮箱安装、ModBox构件连接的孔位整合在同一工装上，从加工源头保证了孔位的位置精度，装配时齿轮箱可以完全贴合安装面，连接螺栓受力均匀，传动系统的运转同轴度得到有效保障，在机器人高速移动、大负载作业的竞赛场景下，能有效降低传动系统的故障概率。同时模板本身的结构简单，没有复杂的活动部件，日常存放和使用都不易损坏，适合竞赛备赛环境下的高频次使用场景，不需要复杂的维护保养，随时可以取用开展加工标记工作。
