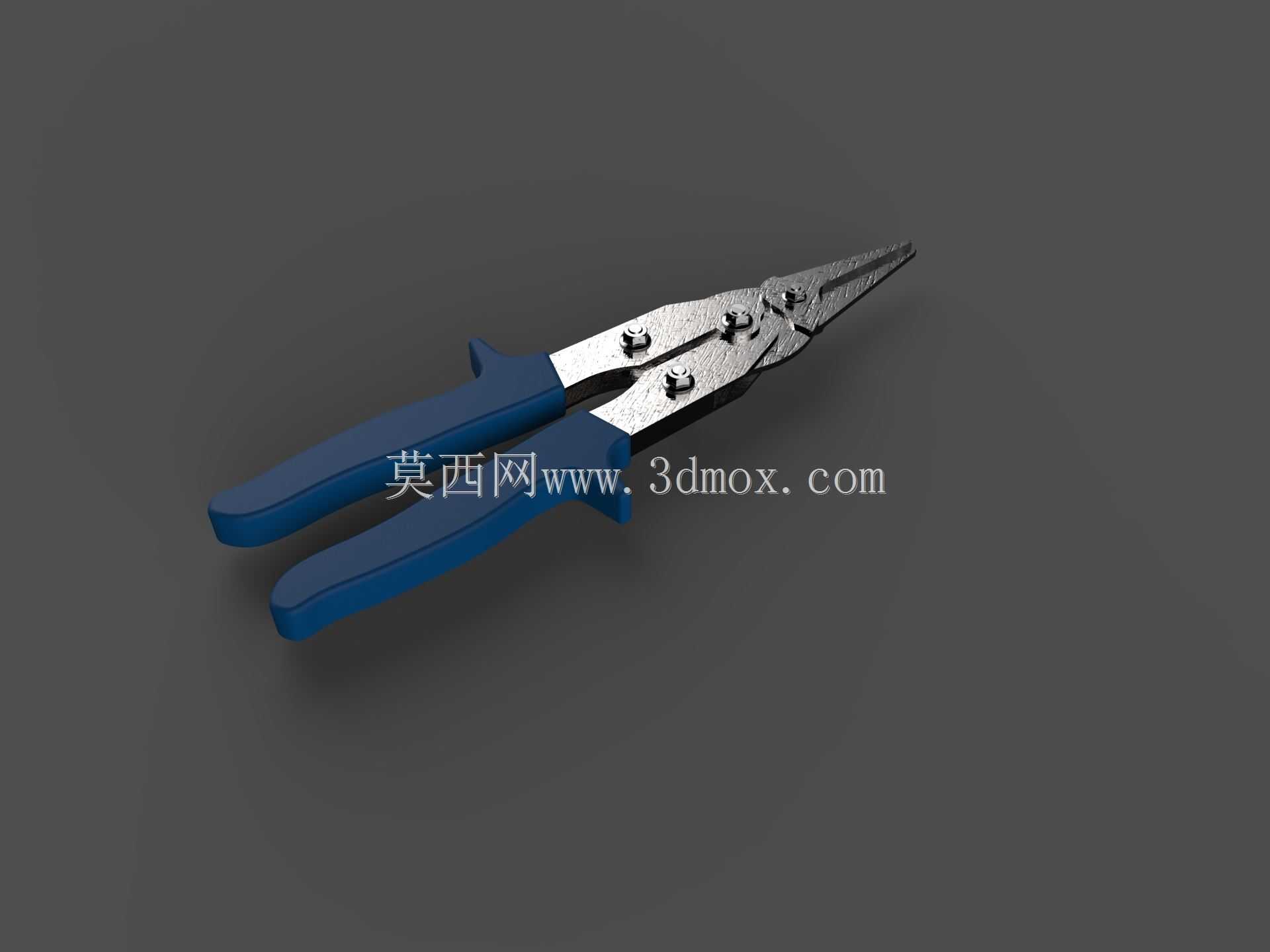

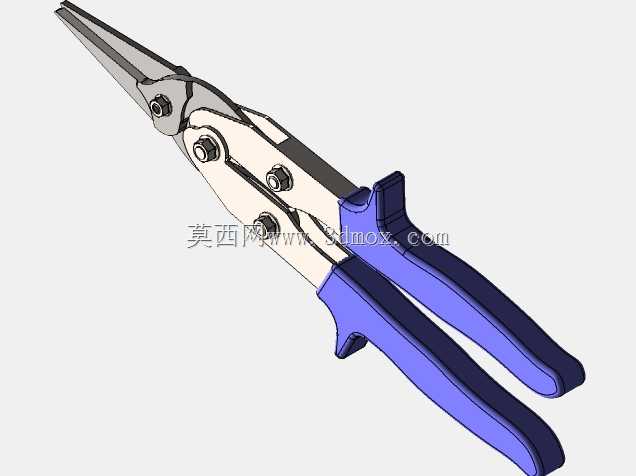

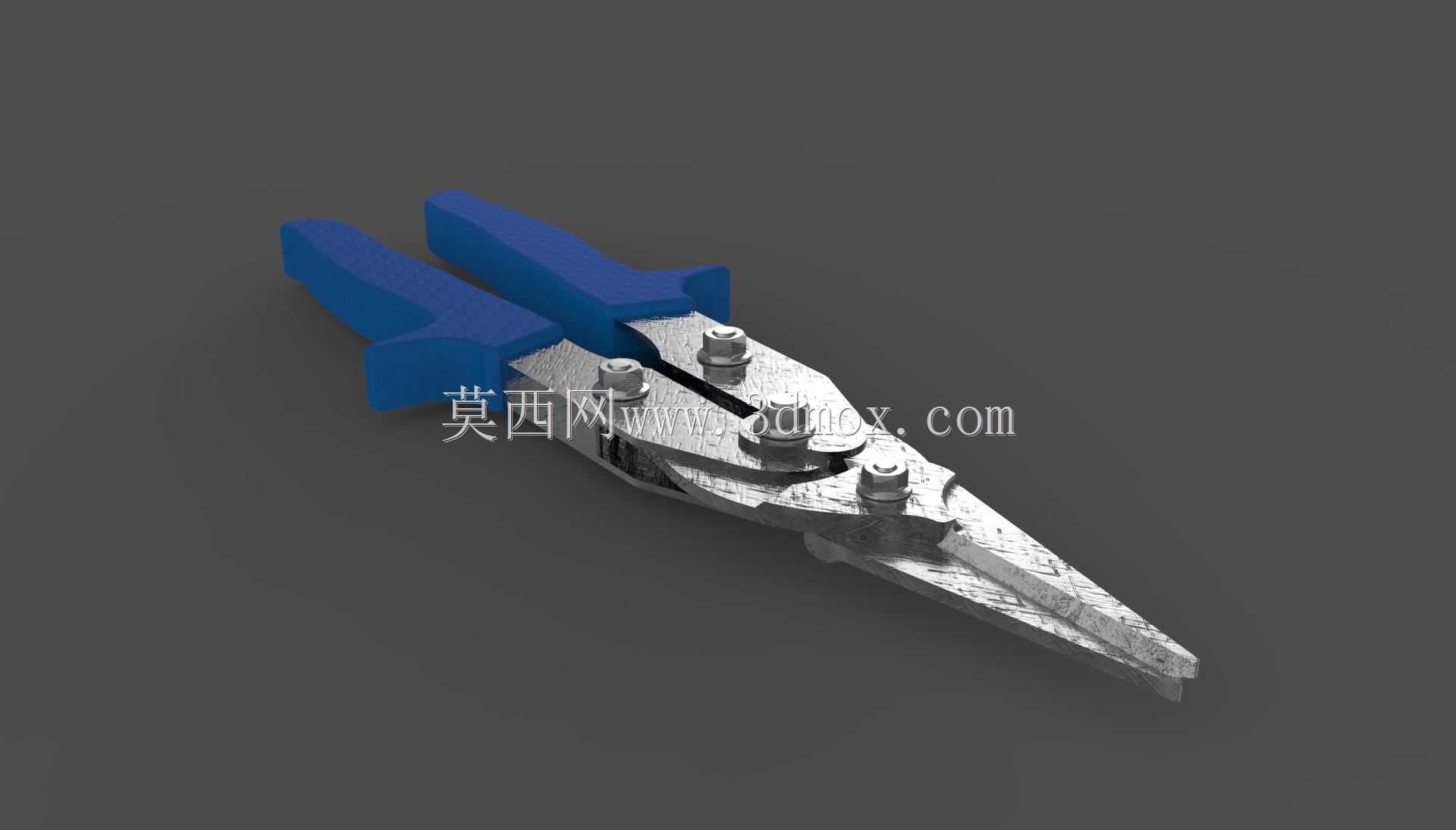

手动直头金属板剪切工具结构设计

　　这款手动金属板剪的结构设计，完全围绕钣金现场的实际作业需求展开，没有冗余的装饰性结构，每一处几何特征都服务于剪切作业的力传递与操作便利性。在日常的钣金加工、通风管道制作、金属薄板现场修配、电气柜壳体安装等场景中，这类工具是不可替代的手动作业器具，尤其是在无法携带电动剪切设备的狭小作业空间、高空安装现场，或是需要对薄板进行小范围修边、曲线裁切的工况下，手动金属板剪的灵活性远高于大型电动剪切设备。

　　从功能特性来看，这款板剪采用了复合杠杆增力结构，区别于普通剪刀的单支点结构，其多组铰接销轴的布局，能够在手柄端施加较小握力的情况下，在刃口端输出数倍的剪切力，可轻松裁切0.8mm以下的冷轧钢板、1mm以下的铝板或是镀锌铁皮，完全覆盖常规现场钣金作业的材料厚度范围。刃口部分采用了分段式的咬合设计，剪切过程中刃口会逐步压紧待剪板材，避免薄板在剪切受力时出现翘边、移位的问题，保证剪切边线的直线度，减少后续修边的工作量。手柄部分的包覆结构采用了符合人体工学的弧形轮廓，握持时手掌的受力区域均匀分布，长时间连续作业也不会出现局部压痕，同时手柄的开合角度控制在成年人手掌舒适的张合范围内，不需要过度张开手掌即可完成单次剪切行程，适配不同手型的操作人员使用。

　　设计过程中，首先需要确定的是刃口的剪切角度，直头刃口的设计主要面向直线剪切与浅弧度裁切需求，刃口的开合间隙经过反复校核，间隙过大会导致板材剪切时出现毛刺、卷边，间隙过小则会增大刃口的摩擦阻力，加快刃口磨损，最终确定的间隙值匹配常规薄板的剪切需求，既能保证剪切断面的平整度，又能降低操作时的握力需求。铰接部位的销轴采用了台阶式结构，配合防松锁紧组件，在长期反复开合使用的过程中，不会出现销轴松动、刃口错位的问题，延长工具的整体使用寿命。整体结构的重心设置在靠近铰接点的位置，握持时不会出现头重脚轻的下坠感，单手握持操作时的操控性更好，在进行曲线裁切时能够更精准地控制剪切走向。

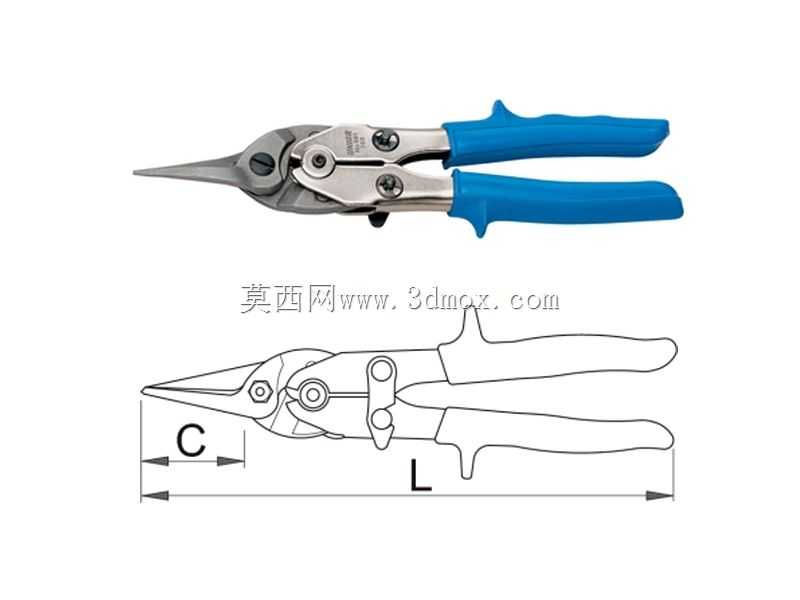

　　从外形尺寸与安装边界来看，这款板剪的整体长度控制在260mm左右，刃口有效剪切长度为70mm，完全可以放入常规的工具腰包或是工具箱的工具格中，携带时不会占用过多空间。手柄的最大开合距离为120mm，操作时不需要过大的手部活动空间，在配电箱内部、管道夹缝这类狭小作业空间内也可以正常完成剪切动作。刃口尖端做了小角度的收窄处理，既可以在板材中间位置进行穿孔起剪，也能完成小半径的曲线裁切作业，适配现场复杂的修配需求。整体结构没有突出的尖锐棱角，除刃口外的所有金属边缘都做了倒钝处理，操作过程中不会划伤操作人员的手部，符合手动工具的安全设计要求。

　　在实际作业场景中，这类板剪常被用于通风管道的铁皮裁切、装修现场的金属吊顶修边、电气安装时的桥架盖板裁切、设备维修时的薄板防护罩修配等工作，相较于电动剪切工具，它不需要外接电源或是气源，不存在线缆牵绊的问题，在高空作业、野外无供电的作业场景下适用性更强。同时其结构简单，日常维护只需要定期在铰接点加注少量润滑油，保持刃口清洁即可，不需要复杂的保养流程，非常适合一线作业人员长期使用。设计过程中也充分考虑了不同作业人员的使用习惯，手柄的对称结构既适合右手操作，也适合左手操作，没有操作方向的限制，在多人共用工具的作业场景下适配性更强。刃口的硬度经过合理匹配，既保证了刃口的耐磨性，又不会因为硬度过高出现崩刃的问题，即使剪切过程中偶尔碰到板材上的硬焊点、小铁钉，也只会出现轻微的卷边，打磨后即可继续使用，降低了工具的使用损耗成本。
