双页平开合页结构三维设计

　　日常做设备防护门、柜体结构、小型舱门的连接设计时，这类双页平开合页是绕不开的基础构件，很多刚入行的工程师容易把它当成标准件直接选型调用，但真到落地安装时，往往会因为没核对安装边界、转动间隙出现干涉、装不上的问题，这次的模型把实际生产里需要注意的结构细节都做了还原。先从实际应用场景说，这类合页的适用范围很广，从车间里的电气柜检修门、设备安全防护门，到民用的木质柜门、小型设备舱盖，只要是需要绕固定轴做0-180度（部分安装场景受侧板厚度限制只能开到90-120度）回转开合的结构，都能用到它，相比暗藏式铰链，它的承重能力更强，安装容错率更高，后期维护更换也更方便，哪怕现场安装时孔位有小偏差，也能通过微调合页位置修正，不需要重新在门板或门框上扩孔。

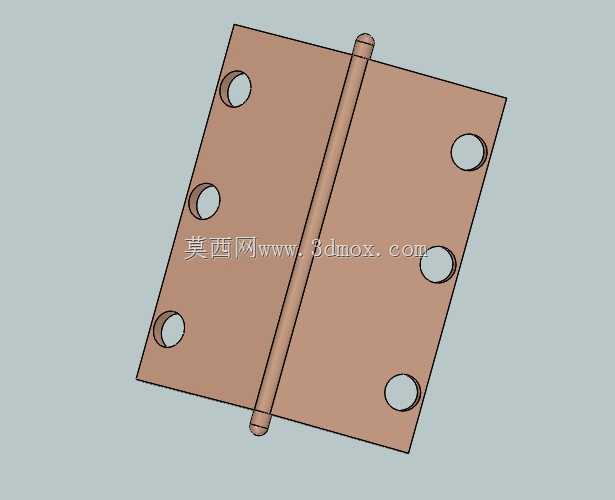

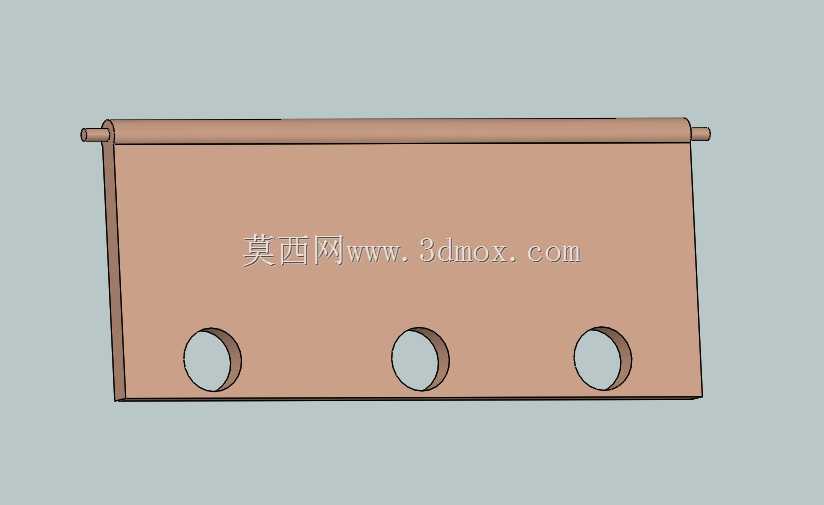

　　从功能特性上看，这个合页采用中间通轴的结构，两个页片分别通过轴套部分和中心销轴配合，转动时的摩擦面是轴和轴套的接触面，只要在装配时涂抹适量润滑脂，长期开合也不会出现明显的卡顿，页片上的安装孔做了沉头设计，安装后螺丝头不会突出页片表面，避免开合时螺丝和对面页片、门框门板发生刮蹭。六个安装孔的排布是经过受力优化的，每页三个孔呈三角形分布，相比两孔固定的结构，抗扭转能力更强，当门板承受垂直方向的下坠力时，三个固定点能分散载荷，减少长期使用后门板下垂错位的概率，尤其是用在10kg以上的钢质防护门上时，这种三孔排布的优势会非常明显，不会出现用久了合页变形、门关不严的问题。

　　设计思路上，这个模型没有做多余的装饰结构，完全从工程实用角度出发：页片的厚度根据常规承重需求设定，既不会因为太薄导致受力时页片弯折，也不会因为过厚增加不必要的材料成本和安装空间占用；中心销轴的两端做了翻边铆接结构，装配后销轴不会从轴套里滑出，不需要额外加卡簧或者固定螺丝，减少了装配零件数量；轴套和页片是一体折弯成型的，相比焊接式的合页，没有焊缝应力集中的问题，整体强度更高，批量生产时的工艺也更简单，用冲压、折弯、铆接几道工序就能完成，生产效率高，成本可控。

　　再说到安装边界的问题，这也是很多工程师选型时容易忽略的点：这个合页的转动中心到页片安装面的距离是固定的，安装时需要在门框和门板的连接边预留对应的间隙，间隙太小的话，门板开合到一定角度就会和门框侧边顶住，间隙太大又会导致门关好后缝隙过大，防护等级达不到要求；页片上的安装孔孔径适配常用的沉头自攻螺丝或者机丝螺丝，孔位到页片边缘的距离足够，安装时不会因为离边缘太近导致板材开裂，尤其是用在木质门板或者薄钢板柜体上时，这个边距的设计能有效避免安装时基材破损。另外，合页开合时两个页片的最大夹角是180度，当门板需要完全贴到门框侧边打开时，要确认门板厚度不会在全开时和门框发生碰撞，如果门板厚度超过合页的转动避让距离，就需要在安装时给合页加垫片垫高，或者选更大规格的合页，这个模型里把转动避让的空间都做了准确还原，做装配干涉检查时可以直接调用，不需要再额外调整间隙参数。

　　实际做结构设计时，这类基础五金件的模型精度直接影响整体装配的效率，很多网上下载的合页模型要么省略了沉头孔结构，要么转动间隙不对，装到装配体里一转动就出现干涉，这个模型把所有装配需要的细节都做了还原，包括沉头孔的深度、轴和轴套的配合间隙、页片边缘的圆角（避免安装时划手），不管是做方案演示、装配干涉检查，还是直接导出工程图做安装孔位标注，都能直接使用，不需要再二次修改。
