多色纹理款书写绘图彩色铅笔结构设计

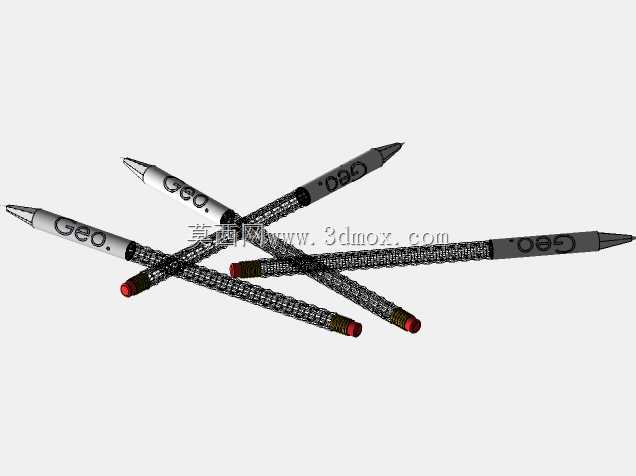

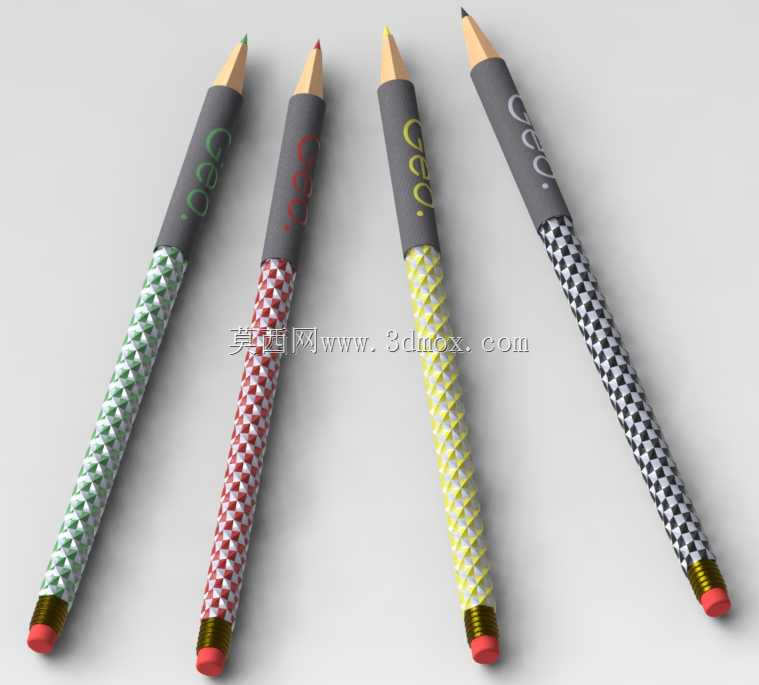

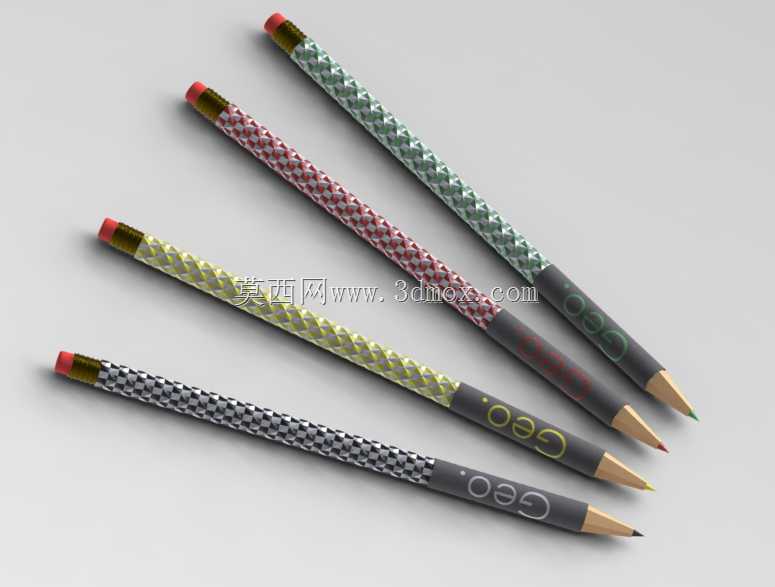

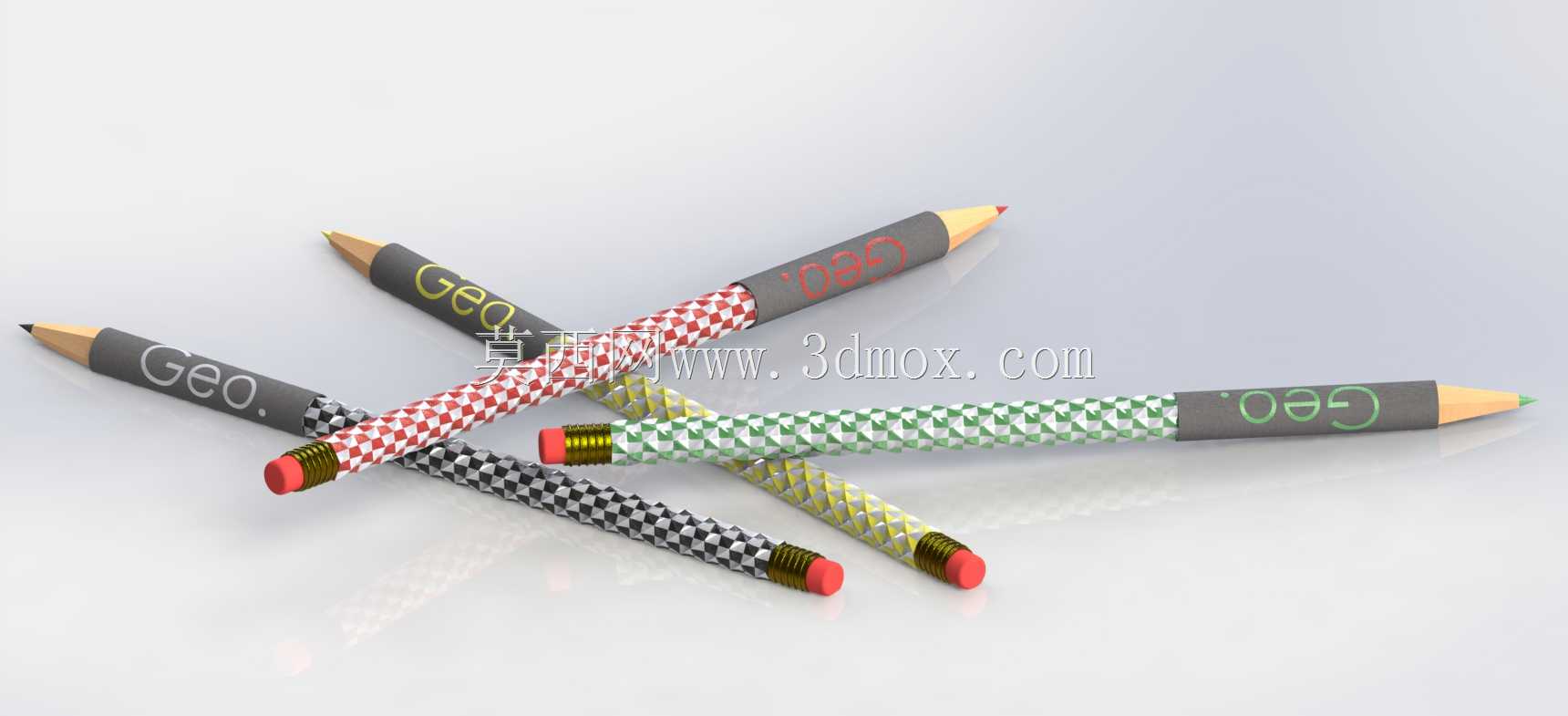

　　日常办公、美术创作、学生课业场景中，彩色铅笔是覆盖手绘标注、素描填色、工程草稿标记多场景的常用文具，区别于传统木质单色铅笔的单一外观，这款带格纹纹理的彩色铅笔在结构设计上兼顾握持手感与外观辨识度，适配不同使用人群的握持习惯。从结构拆分来看，整笔采用常规铅笔的同轴布局，笔芯位于笔身中心轴线位置，外层包裹的笔杆主体做了防滑纹理处理，笔杆表面的格纹凹凸结构并非单纯装饰，其纹理深度控制在0.2mm以内，既不会因为凸起过高硌手，也能在手部出汗时增加接触面摩擦力，长时间书写绘图时不易打滑。笔的两端分别做了功能区分，一端是露出的削切式笔芯，锥度控制在12度左右，兼顾书写时的线条粗细控制与笔芯抗折强度，避免小角度书写时笔芯轻易断裂；

　　另一端装配了金属箍固定的橡皮头，金属箍采用卷边压合工艺，与笔杆端部的过盈配合量控制在0.15mm，既保证橡皮固定牢靠不会轻易脱落，也不会因为过盈量过大撑裂笔杆端部。笔身的不同配色对应不同铅芯色彩，笔杆靠近笔尖位置的标识区做了哑光印刷，标识字符高度控制在3mm，使用者握持笔身时可以快速识别笔芯颜色，不用反复削笔查看。从尺寸边界来看，单支笔总长度控制在175mm，最大外径8mm，符合常规文具收纳盒、笔袋的通用尺寸要求，不需要额外定制收纳空间；笔身重量控制在5g左右，长时间握持书写不会产生明显的手部负重感，适配长时间手绘作业的使用需求。设计过程中针对笔杆的受力场景做了结构校核，

　　笔杆中部的抗弯强度满足10N径向载荷下形变量不超过1mm的要求，日常放置在书包、桌面时受到常规挤压不会出现笔杆弯折、笔芯断裂的问题；笔端橡皮的安装深度为8mm，橡皮磨损后可以小幅拔出调整露出长度，延长整笔的使用寿命。区别于传统木质铅笔需要反复削切的使用方式，这款笔的笔杆外层采用复合耐磨材质，日常使用中不会出现木质笔杆掉渣、易脏的问题，表面格纹纹理的耐摩擦次数满足1000次握持摩擦后纹理无明显磨损，长期使用外观辨识度不会明显下降。在工程绘图场景中，这类彩色铅笔可以用于不同管线、结构分区的颜色标注，笔芯的硬度控制在HB等级，在绘图纸、硫酸纸表面书写时线条流畅，不会出现过度划纸或者铅芯掉渣污染图纸的问题；在美术创作场景中，

　　不同色彩的笔芯可以搭配完成叠色创作，笔身的防滑纹理在快速运笔时能提供足够的握持摩擦力，保证运笔轨迹稳定。针对批量生产的装配需求，整笔的所有零部件都采用同轴对称设计，金属箍、橡皮、笔芯、笔杆的装配公差控制在IT12等级，适配自动化装配线的快速组装要求，不需要额外的人工调整工序，能有效控制生产装配的成本。笔端的金属箍边缘做了圆角处理，圆角半径0.3mm，日常使用时不会划伤手部，也不会勾刮衣物、纸张等接触物件；笔芯与笔杆内壁之间填充了薄型缓冲层，当笔从1米高度自由跌落至水泥地面时，缓冲层可以吸收大部分冲击能量，降低笔芯断裂的概率，提升产品的抗意外损坏能力。
