镂空式格栅金属承载托盘结构设计

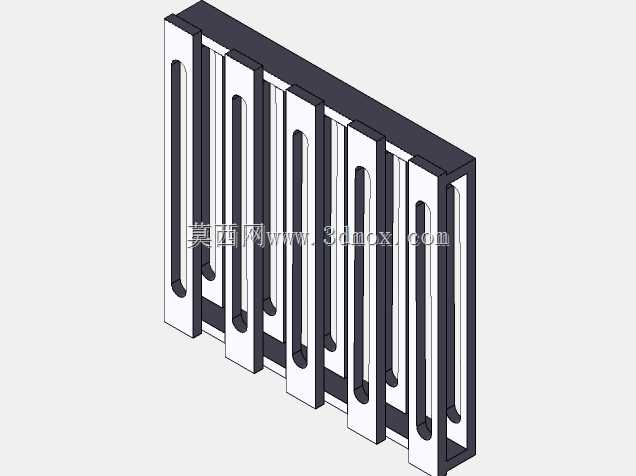

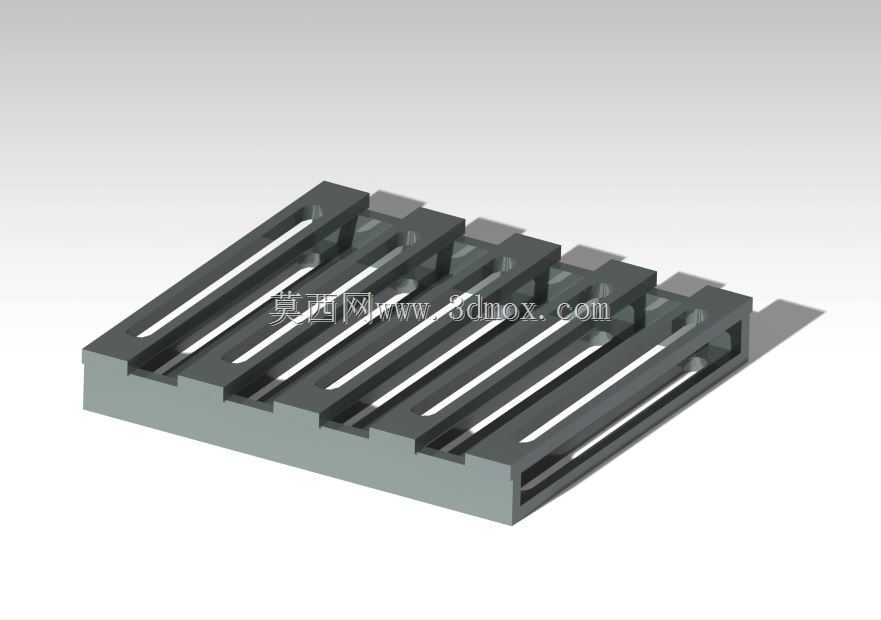

　　在车间物料周转、轻型工件工序间转运、仓储零散配件分类存放的场景里，这类格栅结构的金属托盘是一线工位上出镜率极高的承载工装，和常见的整面封闭式塑料托盘、厚重焊接钢制托盘不同，这款镂空格栅结构的设计从一开始就瞄准了高频次人工搬运的使用需求。从结构设计逻辑来看，整体采用一体化框架式受力结构，底部设置连续的支撑边梁，边梁高度统一，保证托盘放置在工作台面、货架层板或者输送线辊筒上时，接触受力均匀，不会出现局部翘曲、放置不稳的情况；上部的承载面采用等间距平行格栅条设计，格栅条之间预留均匀的镂空槽，槽宽经过反复校核，既可以保证常见的小型轴类零件、块状加工件不会从槽隙掉落，又能最大程度削减托盘自身的重量，相比同尺寸整面板材制作的托盘，

　　自重降低接近四成，操作人员单手即可拎取挪动，完全匹配工序间短距离频繁转运的使用需求。格栅条的截面做了等厚加强设计，每条格栅的侧边都带有垂直向下的翻边结构，相当于给每根承载条增加了纵向加强筋，在承受均布载荷的时候，格栅条的抗弯挠度可以控制在允许范围内，不会因为长期放置较重工件出现格栅下弯变形的问题；托盘的四周边框做了高出承载面的挡边设计，挡边高度较低，不会阻碍工件取放，同时可以避免托盘在倾斜挪动的时候，工件从侧边滑落，在人工推送托盘沿着工位滑道移动的时候，边框也可以作为受力推送面，不会直接挤压格栅条造成结构变形。从安装与适配边界来看，这款托盘的外部长宽尺寸匹配常规的标准工位器具存放格尺寸，底部边梁的内槽宽度适配常见的流利条滑轨宽度，

　　可以直接放置在车间的流利架上作为先进先出的物料承载盘使用，也可以直接放在普通工作台面上作为工序间的工件暂存盘；镂空的槽隙结构同时兼顾了清洁需求，加工过程中产生的切屑、切削液残留可以直接从槽隙漏下，不会积存在托盘表面，清理的时候只需要将托盘倾斜，残留的杂物就可以顺着槽隙滑落，不需要额外擦拭整面托盘，大幅降低工位清洁的工作量。在实际使用场景中，这类托盘既可以用于机加工车间的小型零件工序周转，将铣削、钻孔完成的小工件连同托盘一起转运到下一个检验工位，避免工件磕碰划伤；也可以用于装配车间的标准件分类存放，将不同规格的螺丝、垫片、小型连接件分区域放置在托盘上，镂空结构可以快速识别托盘上是否有遗漏的小零件，避免零件遗落造成装配缺件；

　　还可以用于热处理工序的工件临时承载，镂空结构可以保证空气流通，让加热后的工件快速自然冷却，不会因为托盘遮挡造成局部冷却速度不均影响工件性能。设计过程中特意规避了多余的凸起结构，整个托盘的上表面没有突出的焊点、铆钉头，所有的连接位置都做了平滑过渡处理，避免取放工件的时候刮伤工件表面，也不会勾扯操作人员的劳保手套，减少工位安全隐患；托盘的边角位置做了小尺寸的倒角处理，没有尖锐的直角，挪动过程中即使碰到工位旁的物料箱或者操作人员的手臂，也不会造成磕碰损伤。和市面上常见的网格塑料托盘相比，这款金属材质的托盘耐磨性能更好，长期和金属工件接触不会出现表面磨损掉屑的问题，也不会因为接触切削液、机油出现老化变脆的问题，使用寿命更长；和厚重的全钢制焊接托盘相比，它的自重更轻，人工搬运的时候劳动强度更低，镂空结构也不会积存油污和切屑，日常维护更加简单。在结构受力校核阶段，针对托盘的中心集中载荷、边缘偏载、长期静置载荷都做了对应的结构优化，格栅条的间距、边梁的高度、边框的厚度都经过受力验算，保证在额定承载范围内，托盘的变形量在允许值以内，不会出现永久变形；整体结构没有复杂的装配组件，所有结构为一体化成型，没有易松动的连接部件，长期使用不需要额外的紧固件维护，适合车间复杂的使用环境。
